10.10.2023

BEWERTUNG VON PRODUKTIONSTECHNOLOGIEN FÜR SMART TEXTILES MIT DEM POTENZIAL EINER MATERIALTRENNUNGN FÜR RECYCLING

Recycling Smart Textiles

Zusammenfassung

In dieser Untersuchung wird der aktuelle Stand der Technik und Forschung der Produktionstechnologien von Smart Textiles unter Berücksichtigung des Recycling-Aspekts dargestellt. Es wird ein Überblick zu den Produktionstechnologien von Smart Textiles gegeben, und anhand der gefundenen Ergebnisse wird ein geeigneter Herstellungsprozess vorgeschlagen.

Die Ergebnisse zeigen, dass es mehrere Möglichkeiten gibt, Smart Textile herzustellen. Das 3D-Druckverfahren stellt eine vielversprechende Möglichkeit für eine effiziente und ressourcenschonende Produktion mit vielfältigen Anwendungsmöglichkeiten dar. Bisher wird das 3D-Druckverfahren größtenteils zur Erzeugung von Verbindungen zwischen elektronischen Komponenten und dem Aufdrucken von Halterungen untersucht. Damit das Potenzial dieser Technologie vollständig ausgeschöpft werden kann, ist weitere Forschung zur Herstellung von Sensoren und anderen elektronischen Geräten, sowie die Untersuchung der Waschbarkeit der Textilien notwendig. Abschließend wird ein Prozessablauf vorgeschlagen, um Smart Textiles nachhaltig herzustellen unter Berücksichtigung des Aspektes von Recycling.

In zukünftigen Untersuchungen sollten spezifische leitfähige oder abbaubare Materialien sowie ihre elektrischen Eigenschaften in Kombination mit dem 3D-Druckverfahren weiter untersucht werden. Zudem ist es wichtig, umfassende Analysen zum gesamten Herstellungsprozess von der Faser bis zum Smart Textiles durchzuführen. Hinsichtlich des 3D-Druckverfahrens fehlt es aktuell an Forschung bezüglich des großflächigen Bedruckens von Smart Textiles.

Bericht

Abstract

In den vergangenen Jahren haben Weiterentwicklungen in Bereichen der leitfähigen Materialien und Fasern sowie immer kleiner werdender Elektronik deutliche Fortschritte gemacht und die Entwicklung von Smart Textiles vorangetrieben. Dem Durchbruch auf dem Massenmarkt stehen allerdings noch einige Herausforderungen bevor. Die derzeit eingesetzten Produktionstechnologien für Smart Textilien erzielen keine skalierbaren und marktfähigen Produkte. Daher werden sie bisher nur in begrenzten Stückzahlen gefertigt und sind als Prototypen oder Demonstrationsprodukte erhältlich. Diese sind in der Regel mit vielen manuellen Fertigungsschritten behaftet und führen zu hohen Herstellungskosten. Auch die Entsorgung und Recyclingfähigkeit von Smart Textiles stellen eine große Herausforderung dar. Das Ziel dieses Forschungsansatzes ist es, ein Produktionsverfahren zu ermitteln, welches sowohl die Recyclingfähigkeit von Smart Textiles und seinen Komponenten berücksichtigt als auch den erwünschten Anforderungen und Belastungen eines Smart Textiles gerecht wird. [Ing19]

Einleitung

Smart Textiles, auch bekannt als intelligente Textilien, vereinen Textilien und Elektronik und schaffen multifunktionale Textilien. Ihre Fähigkeit, mit ihrer Umgebung und ihren Benutzern interagieren zu können, hat das Potenzial, unseren Alltag sowie verschiedene Industriezweige zu revolutionieren. Smart Textiles werden in Bereichen wie der Automobilindustrie, dem Bauwesen, dem Sportsektor oder der Medizin eingesetzt und können beispielsweise die Überwachung von Vitalparametern übernehmen. Durch die zunehmende Digitalisierung und Vernetzung der Welt spielen Smart Textiles eine immer größere Rolle.

Allerdings ist die Herstellung vom Smart Textiles ein komplexer Prozess, der verschiedene Technologien und Materialien erfordert. Häufig eingesetzte Verfahren, wie beispielsweise das Löten, sind nicht sehr nachhaltig und können aufgrund der hohen Temperaturen während der Bearbeitung zur Beschädigung der Textilsubstrate führen. [AS17]

Methode

Anhand einer strukturierten Literaturrecherche (Abbildung 1) werden Datenbanken durchsucht, Ergebnisse gesichtet und anschließen bewertet. Anschließend werden vergangene Forschungsarbeiten zusammengefasst und ein Überblick geschaffen. Die Suche wird in drei Phasen eingeteilt: Planung der Suche, Durchführung der Suche und Dokumentation. Damit wird eine umfassende und erfolgreiche Suche sichergestellt. Um möglichst viele und relevante Quellen zu erfassen, werden mehrere Datenbanken abgedeckt und eine Vorwärts- und Rückwärtsrecherche durchgeführt. Abschließend werden die Ergebnisse hinsichtlich Zukunftspotential, Wirtschaftlichkeit und Automatisierbarkeit bewertet.



s. Abbildung 1: Ablauf systematischer Literaturrecherche. Quelle: [BSN+19; XW19]

Ergebnisse

Auswertung bestehender Produktionsverfahren

Folgende Produktionsprozesse für Smart Textiles wurden in die Analyse mit einbezogen.

  • Direktes Löten
  • Roboterunterstütztes Ultraschalllöten
  • Nd: YAG-Laserlöten
  • Ultraschallplastikschweißen
  • 3D-Druckverfahren
  • Flüssiger Metalldruck
  • Dampfbeschichten
  • Nanobeschichten
  • Siebdruckverfahren
  • Transfersiebdruckverfahren
  • Integration faserbasierter Elektronik
  • Nahtlose Integration

Einige Produktionsverfahren für Smart Textiles haben sich bereits in anderen Industriezweigen bewährt und zeigen sich als effiziente Option für die Herstellung Smart Textiles.

Das „direkte Lötverfahren“, „roboterunterstützte Ultraschallöten“, „Transfersiebdruck- bzw. Siebdruckverfahren“, „Nanobeschichtungsverfahren“ und das „Ultraschallplastikschweißen“ sind bereits etablierte Verfahren. Sie sind in der Lage große Produktionsmengen effizient zu verarbeiten oder in Rolle-zu-Rolle Produktionen integriert zu werden. Zudem bieten die Verfahren „direktes Löten“ und „Siebdruckverfahren“ kurze Prozesszeiten und geringe Kosten.

Verfahren wie das „Nd: YAG-Laserlöten“, die „Integration faserbasierter Elektronik“, „Dampfbeschichtungsverfahren“ und „flüssig Metall-Druckverfahren“ sind wiederum weniger gut geeignet, um große Mengen herzustellen. Obwohl sie vielversprechende Ansätze darstellen, erfordern sie aktuell noch weitere Forschung und technologische Fortschritte. Bei den Verfahren „roboterunterstütztes Ultraschalllöten“ und der „faserbasierte Integration“ ist außerdem mit hohen Anschaffungs- und Materialkosten zu rechnen.

Nachhaltigkeit

In Bezug auf Nachhaltigkeit stellt der Einsatz von Silber in Verfahren wie dem „direkten Löten“ und dem „roboterunterstützten Ultraschallöten“ Bedenken dar. Silber ist eine begrenzte Ressource und braucht für seine Gewinnung einen hohen Energie- und Wasserverbrauch. Zudem kann die Wiederverwendung von Silber sehr anspruchsvoll werden und spezielle Verfahren erfordern, die ebenfalls mit sehr hohem Energieverbrauch und Kosten verbunden werden. Auch besteht die Gefahr, dass während des Lötens die Textilsubstrate beschädigt werden, wodurch zusätzlicher Abfall entsteht. Ebenfalls stellt das Trennen von Lot und Textil eine Herausforderung dar, wodurch Reparaturen oder der Austausch kaputter Komponenten, ohne Beschädigung des Textils, sehr schwer durchführbar sind.

Analoges Verhalten gilt für die Verfahren „roboterunterstütztes Ultraschallöten“, „Nd: YAG-Laserlöten“ und dem „Siebdruckverfahren“, die ebenfalls silberhaltige Lote und Lösungen verwenden. Auch nahtlose „Integrationsverfahren für faserbasierte Elektronik“ erweisen sich nicht als sehr nachhaltige Verfahren, obwohl sie stark im Fokus der Forschung stehen. Es sind aufwendige Verfahren, die aus mehreren Prozessschritten bestehen, beginnend mit der Herstellung der faserbasierten Elektronikgarne, über die Einarbeitung ins Gewebe bis hin zur Erstellung leitfähigen Verbindung. [MHG20; HHY19]

Im Gegensatz dazu zeigen das „Dampfbeschichtungsverfahren“ und das „Nanobeschichtungsverfahren“ nachhaltigere Merkmale, da sie umweltfreundliche und organische Gemische verwenden. Ebenfalls zeichnet sich das „3D-Druckverfahren“ durch seinen genauen Materialverbrauch als ressourcenschonendes Verfahren aus, mit der Abfall vermieden und Ressourceneffizienz gesteigert wird. [AZC+18; FHB+16] Im Vergleich zu den anderen Fertigungsverfahren verwendet das „3D-Druckverfahren“ weniger Rohmaterial, Wasser, Energie und Chemikalien. Defekte Komponenten können leicht ausgetauscht und repariert werden. Darüber hinaus können recyclebare Materialien sowie verschiedenen Materialkombinationen eingesetzt werden, um verschieden Eigenschaften zu erreichten.

Das „3D-Druckverfahren“ ermöglicht die Erstellung komplexer Formen und individueller Strukturen, die aufgeschmolzen und erneut für den Druck wiederverwendet werden können. Es kann sowohl zum Verbinden von Komponenten eingesetzt werden als auch zur Erstellung von Halterungen für SMD-Komponenten oder zur Einkapselung der Elektronik. Im Vergleich zu den anderen Verfahren kann auch mit deutlich weniger Anschaffungs- und Materialkosten gerechnet werden. Laufende Textilherstellungsprozesse müssen bei ihrer Integration nicht unterbrochen werden, sondern können als Add-On-Verfahren nach der Textilherstellung in die Prozesskette integriert werden. Zudem können durch die Auswahl der Filamente, Belastbarkeit und Flexibilität entsprechend kundenspezifische Anforderungen ausgesucht werden. Auch können einzelnen Komponenten problemlos entfernt und recycelt werden, was mit unlöslichen Verbindungen wie dem „direkten Lötverfahren“ oder der „faserbasierten Integration“ nicht möglich ist. Durch den Einsatz von Kunststoffmaterialien wird zudem auf begrenzte Ressourcen verzichtet und mit alternativen Materialien wie biobasierte Kunststoffe besteht die Möglichkeit den ökologischen Fußabdruck zu reduzieren. [Gon23; GGY+22; KGK22]

Recycling

Aktuell fehlen konkrete Recyclingverfahren, wie es sie für die Textil- oder Elektronikindustrie gibt. Allerdings gibt es zwei Ansätze zum Recyclen von Smart Textiles Komponenten.

Es besteht zum einen die Möglichkeit, recycelte SMD-Komponenten aus anderen Einsatzbereichen in Smart Textiles einzusetzen. Hierbei sollen die zu recycelten SMD-Komponenten mittels eines UV-härtenden, nicht leitenden Acrylklebstoff auf das elektrisch leitfähige Textilband angebracht und ausgehärtet werden. Folgende Schritte werden bei diesem Ansatz durchlaufen:

  • Sammeln der Produkte am Ende ihrer Lebensdauer.
  • Entfernen der Textilbänder.
  • Band auf Oberfläche mit Aceton für 20 Minuten mit Komponenten nach oben platzieren.
  • Band aus Aceton nehmen und Komponenten manuell mit Pinzette oder automatisch mit industriellem Roboterarm entnehmen.
  • Umweltfreundliche Entsorgung von gebrauchten Band- und Kleberückständen.
  • Visuelle und funktionelle Kontrolle der entfernten Komponenten und in drei Gruppen einsortieren: Perfekt Komponenten, Komponenten mit geringfügigen mechanischen Schäden ohne Beeinträchtigung ihrer Funktion und beschädigte Komponenten.
  • Reinigung der Komponenten und Rückstände mit Isopropylalkohol.
  • Herstellung neuer Proben mit den neuen Bändern und gebrauchten Komponenten.
  • Funktionstest der neuen Proben und einsortieren in zwei Qualitätskategorien: perfekt, und zweite Qualität. [HBN+23]

Zum anderen besteht die Möglichkeit, das Textilsubstart des Smart Textiles zu recyclen und wieder zu verwendeten. Dafür müssen die Webstühle angepasst werden, sodass eine vollständige Entwirrung des Garns am Ende seiner Lebenszeit möglich wird und diese gewaschen und wiederverwendet werden kann. Diese Methode kann erweitert werden, indem ein Smart Textile aus verschiedenen unabhängigen Modulen zusammengesetzt wird, die individuell aufgelöst und verändert werden können. Dies ermöglicht eine hohe Anpassbarkeit an individuelle Bedürfnisse sowie eine einfache Austauschbarkeit defekter Komponenten, ohne das gesamte Produkt wegwerfen zu müssen [WD20]

Bewertung der Produktionsprozesse

Auf Basis der Auswertung der Produktionsverfahren und der diskutierten Nachhaltigkeits- sowie Recycling-Aspekte werden die Verfahren anhand einer Skala von 1 bis 3 bewertet (Tabelle 1).

Tabelle 1: Bewertung der Produktionsverfahren
Verfahren Skalierbarkeit Nachhaltigkeit Wirtschaftslichkeit
Direktes Löten 3 1 2
Roboterunterstütztes Ultraschalllöten 3 1 2
ND: Yag-Laserlöten 1 1 2
Ultraschallplastikschweißen 2 2 2
3D-Druckverfahren 2 3 2
Flüssiger Metalldruck 1 1 1
Dampfbeschichten 2 2 2
Nanobeschichten 2 2 2
Siebdruckverfahren 3 1 2
Transfersiebdruckverfahren 1 1 2
Integration faserbasierter Elektronik 3 1 1
Nahtlose Integration 1 1 1


s. Abbildung 2: Prozessablauf mit 3D-Drucker


Das Textilsubstrat wird entwirrt und zu weiteren Produkte verarbeitet.

Dieser Prozessablauf kann einen ersten Ansatz einer Kreislaufwirtschaft darstellen, um Smart Textiles nachhaltig zu produziert.



Diskussion

Im Rahmen dieser Untersuchung wird deutlich, dass es Produktionsverfahren gibt, die das Potenzial der Skalierbarkeit besitzen. Obwohl die faserbasierte Integration von Elektronikkomponenten stark im Fokus der Forschung steht, ist es kein nachhaltiges und ressourcenschonendes Verfahren. Das 3D-Druckverfahren stellt dagegen eine attraktive Alternative dar, da es den Recycling-Aspekt mitberücksichtigt. Zudem ist erkennbar, dass es aktuell an Recyclingverfahren für Smart Textiles fehlt, wie es sie in der Textil- oder Elektronikindustrie gibt und Recyclingansätze nur begrenzt vorhanden sind.

Literaturverzeichnis

[AS17] Amft, O.; Schneegass, S. (Hrsg.):
Smart Textiles.
1st ed. 2017. - Cham: Springer International Publishing; Imprint: Springer, 2017

[AZC+18]        Andrew, T. L.; Zhang, L.; Cheng, N.; Baima, M.; Kim, J. J.; Allison, L.; Hoxie, S.:
Melding Vapor-Phase Organic Chemistry and Textile Manufacturing To Produce Wearable Electronics
ACCOUNTS OF CHEMICAL RESEARCH. 51 (2018) 4, S. 850–859

[BSN+19]        Blümle, A.; Sow, Dorothea; Nothacker, Monika; Schaefer, Corinna; Motschall, E.; Boeker, Martin; Lang, Britta; Kopp, Ina; Meerpohl, Jörg J.:
Manual systematische Recherche für Evidenzsynthesen und Leitlinien, 2019

[FHB+16]        Feng, J.; Hontanon, E.; Blanes, M.; Meyer, J.; Guo, X.; Santos, L.; Paltrinieri, L.; Ramlawi, N.; Smet, L. C. P. M. de; Nirschl, H.; Kruis, F. E.; Schmidt-Ott, A.; Biskos, G.:
Scalable and Environmentally Benign Process for Smart Textile Nanofinishing
ACS APPLIED MATERIALS & INTERFACES. 8 (2016) 23, S. 14756–14765

[GGY+22]       Gong, W.; Guo, Y.; Yang, W.; Wu, Z.; Xing, R.; Liu, J.; Wei, W.; Zhou, J.; Guo, Y.; Li, K.; Hou, C.; Li, Y.; Zhang, Q.; Dickey, M. D.; Wang, H.:
Scalable and Reconfigurable Green Electronic Textiles with Personalized Comfort Management
ACS Nano. 16 (2022) 8, S. 12635–12644

[Gon23]           Goncu-Berk, G.:
3D Printing of Conductive Flexible Filaments for E-Textile Applications
IOP Conference Series: Materials Science and Engineering. 1266 (2023) 1, S. 12001

[HBN+23]        Hirman, M.; Benešová, A.; Navrátil, J.; Steiner, F.; Tupa, J.:
New Recycling Procedure of SMD Components for Reuse in E-Textiles in Accordance to the Green Deal Policy, 2023

[HHY19]          Hong, H.; Hu, J.; Yan, X.:
UV Curable Conductive Ink for the Fabrication of Textile-Based Conductive Circuits and Wearable UHF RFID Tags
ACS APPLIED MATERIALS & INTERFACES. 11 (2019) 30, S. 27318–27326

[Ing19] Inga Gehrke, Volker Lutz, David Schmelzeisen, Vadim Tenner and Thomas Gries:
Smart Textiles Production: MDPI, 2019

[KGK22]          Kang, D. J.; Gonzaléz-García, L.; Kraus, T.:
Soft electronics by inkjet printing metal inks on porous substrates
Flexible and Printed Electronics. 7 (2022) 3, S. 33001

[MHG20]         Micus, S.; Haupt, M.; Gresser, G. T.:
Soldering Electronics to Smart Textiles by Pulsed Nd:YAG Laser
Materials (Basel, Switzerland). 13 (2020) 11

[WD20]            Wu, S.; Devendorf, L.:
Unfabricate: Designing Smart Textiles for Disassembly
Bernhaupt, R.:
Proceedings of the 2020 CHI Conference on Human Factors in Computing Systems, Honolulu HI USA, 25 04 2020 30 04 2020
New York,NY,United States: Association for Computing Machinery, 2020, S. 1–14

[XW19]            Xiao, Y.; Watson, M.:
Guidance on Conducting a Systematic Literature Review
Journal of Planning Education and Research. 39 (2019

AutorInnen: Robin Oberlé1 Autor, Büsra Unay1 Co-Autor

1 RWTH Aachen – Institut für Textiltechnik der RWTH Aachen University (Germany)

Arbeitsgruppenleiter: Robert Boich – Institut für Textiltechnik der RWTH Aachen Univer-sity (Germany)

Produktion

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

28.09.2023

ENTWICKLUNG UND VALIDIERUNG EINES SYSTEMS ZUR KABELLOSEN DATEN- UND ENERGIEÜBERTRAGUNG ZWISCHEN SMART TEXTILES UND HAUTSENSOREN

Sensorik Smart Textiles Medizin

Zusammenfassung

Die Wahl der NFC-Technologie für die kabellose Energie- und Datenübertragung im Rahmen dieser Arbeit ist vielversprechend. Die geringe Reichweite der Technologie stellt für die körper-nahe Benutzung keine Einschränkung dar. Die Integration von NFC-Antennen in Textilien ist viel-versprechend und verbessert die Anwendbarkeit sowie den Tragekomfort. Dieser Ansatz dient als Grundlage für innovative Anwendungen in den Bereichen Sport und Medizin. Im Sport können Hautsensoren dazu beitragen, die Leistung und den Trainingsfortschritt zu überwachen, während in der Medizin nicht-invasive oder minimalinvasive Langzeitmessungen ermöglicht werden kön-nen. Dies weist auf die breite Anwendungsfähigkeit der entwickelten Technologie hin

Bericht

Abstract
Zum aktuellen Stand der Technik existiert keine Lösung für die Interaktion zwischen Hautsenso-ren zur Überwachung von Vitalparametern und Smart Textiles. Im Rahmen dieser Arbeit wird ein System entwickelt, welches die kabellose Daten- und Energieübertragung zwischen Sensoren und Textilien ermöglicht.
Hautsensoren ermöglichen in Bereichen wie Medizin und Sport eine nicht- oder minimalinvasive Überwachung von Vitalparametern wie Herzschlag, Atemfrequenz, Blutzucker oder Sauer-stoffsättigung des Bluts. Zur Maximierung des Tragekomfort wird eine Lösung mit passiven Haut-sensoren angestrebt, die mithilfe eines Smart Textiles mit Energie versorgt werden und welches die Daten der Sensoren ausliest.
Hiefür bietet sich NFC als Übertragungsstandard an, da NFC einen zeitgleichen Austausch von Energie und Daten ermöglicht. Mittels eines NFC-Tags mit integrierten Sensoren wird der Haut-sensor simuliert. Um die Grenzen der Lösung festlegen zu können wird der Einfluss verschiede-ner Parameter auf die Energieübertragung zwischen NFC-Antennen untersucht. Die untersuch-ten Parameter sind der Abstand zwischen NFC-Antenne und NFC-Tag, die relative Verschiebung zwischen NFC-Antenne und NFC-Tag, die Krümmung der NFC-Antenne, der Einfluss von Texti-lien zwischen NFC-Antenne und NFC-Tag sowie der Einfluss verschiedener Materialien und Ge-ometrien für gestickte NFC-Antennen.


Einleitung
Smart Textiles erlauben es auf verschiedene Arten zusätzliche Funktionen in Bekleidung oder andere Textilien zu integrieren. Soll ein elektrischer Schaltkreis auf oder in ein Textil integriert werden, bestehen verschiedene Möglichkeiten. Neben dem Drucken mit leitfähigen Tinten und dem Einbringen von leitfähigen Garnen mittels Weben und Stricken, bietet das Sticken ein hohes Maß an Designfreiheit und einer gegeben Waschbarkeit bei der Wahl von geeigneten leitfähigen Garnen. [1] Die textile Integration erlaubt außerdem einen nahezu uneingeschränkten Tragekomfort.
Bei der Wahl der Technologie für eine kabellose Datenübertragung ist besonders auf den Ener-gieverbrauch zu achten. NFC weist einen sehr niedrigen Energieverbrauch auf [2] und ermöglicht einen zeitgleichen Energie- und Datenaustausch. Die spiralförmige, flache Geometrie von NFC-Antennen, ermöglichen die Energieübertragung mittels Induktion [3]. Aufgrund der Antennenge-ometrie lassen sich NFC-Antennen mit leitfähigen Garnen auf Textilien aufsticken.


Experimenteller Teil
Um die Grenzen der Energieübertragung zwischen zwei NFC-Antennen zu untersuchen, wird der Einfluss verschiedener Faktoren auf die induzierte Spannung in einem NFC-Tag untersucht. Die untersuchten Faktoren sind der Abstand, die Verschiebung, die Krümmung und zwischen den Antennen befindliche Textilien. Dadurch werden verschiedene Situationen des Tragens von einem Bekleidungsstück mit einer textilen Antenne untersucht. Die verwendeten Versuchsvorrichtungen  werden mittels 3D-Druck hergestellt, siehe Abbildung 1.


Abbildung 1: Versuchsaufbau für Messungen des Einflusses des Abstands, der Geometrie, der Verschiebung und der Krümmung zwischen NFC-Antenne und NFC-Tag. Quelle: ITA


Neben den Versuchen zu den bereits beschrieben Parametern des Systems werden verschiedene textile NFC-Antennen gefertigt und bewertet. Dabei kommen selektierte Geometrien aus verschiedenen Literaturquellen [4], [5], [6] und Materialkombinationen zum Einsatz. Die Geometrien unterscheiden sich in der Anzahl der Windungen, dem Windungsabstand und dem Durchmesser der Antenne. Die untersuchten Materialkombinationen sind (A) Shieldex und Madeira HC 40, (B) Polyester und Shieldex und (C) Polyester und Kupferlackdraht. Anhand der gestickten Antenne können Aussagen über die Materialien und Geometrien getroffen werden. Zudem werden die Widerstände sowohl von den textilen Antennen als auch gekauften NFC-Antennen gemessen.
Die verschiedenen Geometrien sind in Abbildung 2 dargestellt.

Abbildung 2: Antennengeometrien. Quelle: ITA


Mit den Erkenntnissen der praktischen Versuche wird ein Demonstrator in Form eines langärmligen Oberteils hergestellt. Zur vereinfachten Herstellung wird die Antenne und zwei Leiterbahnen auf ein Textil gestickt und nachträglich auf den Ärmel des Oberteils aufgeklebt. Zusätzlich wird der Ärmel mit einer Tasche versehen, in die ein NFC-Leser platziert werden kann. Der NFC-Leser erlaubt ein Auslesen der Sensoren des NFC-Tags und die zeitgleiche Energieversorgung. Der Demonstrator ist mit Detailaufnahmen in Abbildung 3 zu sehen.

Abbildung 3: Demonstrator mit Detailaufnahmen. Quelle: ITA


Ergebnisse
In den Versuchen zu den Antennen konnte gezeigt werden, dass der Einfluss der untersuchten Krümmung auf Energieübertragung lediglich gering ist (> 5 %). Steigende Abstände und relative Verschiebungen hingegen führen zu einer Abnahme der induzierten Spannung im NFC-Tag. Insbesondere die Verschiebung schränkt die Anwendung ein. Bereits bei einer Verschiebung von etwa 2,5 cm beträgt die induzierte Spannung nur noch die Hälfte des Werts ohne Verschiebung (siehe Abbildung 4). In einem Endprodukt muss demnach eine möglichst genaue Positionierung über dem Hautsensor gewährleistet werden.

Abbildung 4: Messergebnis Verschiebung. Quelle: ITA


Bei der Wahl der Materialien hat sich die Materialkombination (A) mit Shieldex und Madeira HC 40 am zuverlässigsten gezeigt. Verglichen mit (B) ist (A) weniger fehleranfällig, da ein Riss eines Garns nicht zwangsläufig zu einem Trennen des Schaltkreises führt. Kupferlackdraht ist neben der Anfälligkeit bei Biegung zu brechen, aufgrund der erschwerten Kontaktierung nachteilig. Au-ßerdem ist bei der Entwicklung von Geometrien auf einen definierten Windungsabstand zu ach-ten, um Kurzschlüsse innerhalb der Antenne zu vermeiden. Es ist jedoch anzumerken, dass die gestickten Antennen im Vergleich zur verwendeten kommerziellen Antenne einen etwa um den Faktor 30 höherer Widerstand aufweisen.


Diskussion
Im Rahmen der durchgeführten Versuche hinsichtlich der untersuchten Parameter Abstand, Krümmung, Verschiebung sowie Geometrie konnte bei allen Parametern ein Einfluss erkannt werden. Dieser ist für die Parameter Abstand sowie Verschiebung besonders ausgeprägt. Dies zeigt sich unter anderem durch eine Halbierung der induzierten Spannung ab einer Verschie-bung von 2,5 cm. Im Rahmen von weiterführenden Versuchen soll in einem nächsten Schritt nun genauere Untersuchung und Weiterentwicklung von textilen NFC-Antennen durchgeführt werden, um eine energiesparende Umsetzung zu ermöglichen. Für die Übertragung der aktuel-len Ergebnisse in ein realistisches Szenario muss für die Entwicklung von Endprodukten eine genaue Positionierung der Antennen realisiert werden. Zusätzlich ist für ein Endprodukt eine textilbezogene Umsetzung des NFC-Lesers und seiner Energieversorgung anzustreben.

Danksagung
Wir danken dem Bundesministerium für Wirtschaft und Klimaschutz und der AIF-Forschungsge-meinschaft für die Förderung des IGF-Projektes Nr. 351EN/1.


Literaturliste
[1] Tao, X.: Handbook of Smart Textiles, Springer Singapore, 2015
[2] Gupta, D.; Khanna, A.; Hassanien, A. E.; Anand, S.; Jaiswal, A. (Hrsg.): International Conference on Innovative Computing and Communications, Springer Nature Singapore, 2023
[3] Lathiya, P.; Wang, J.: Near-Field Communications (NFC) for Wireless Power Transfer (WPT): An Overview In Zellagui, M.: Wireless Power Transfer – Recent Development, Applications and New Perspectives: IntechOpen, 2021
[4] Jiang, Y. T.; Xu, L. L.; Pan, K. W.; Leng, T.; Li, Y.; Danoon, L.; Hu, Z. R.: e-Textile embroidered wearable near-field communication RFID antennas. IET MICROWAVES ANTENNAS & PROPAGATION. 13, S. 99–104, 2019
[5] Del-Rio-Ruiz, R.; Lopez-Garde, J. M.; Macon, J. L.; Rogier, H.; IEEE: Design and Performance Analysis of a Purely Textile Spiral Antenna for On-Body NFC Applications, 2017
[6] Lin, R.; Kim, H.-J.; Achavananthadith, S.; Kurt, S. A.; Tan, S. C. C.; Yao, H.; Tee, B. C. K.; Lee, J. K. W.; Ho, J. S.: Wireless battery-free body sensor networks using near-field-enabled clothing, NATURE COMMUNICATIONS. 11, S. 444, 2020

AutorInnen: Robin Oberlé1 Autor, David Scheithe1 Autor, Aaron Leiting1 Autor, Tobias Lauwigi1 Co-Autor

1 RWTH Aachen – Institut für Textiltechnik der RWTH Aachen University (Germany)

Arbeitsgruppenleiter: Akram Idrissi– Institut für Textiltechnik der RWTH Aachen University (Germany)

E-Tattoo NFC MedTec SportTec

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

15.05.2023

Google Lens in der Altkleidersortierung

Recycling Nachhaltigkeit Kreislaufwirtschaft Haus- und Heimtextilien Fashion

Zusammenfassung

Die Textilindustrie steht vor enormen ökologischen Herausforderungen, die auf ein lineares Wertschöpfungsmodell zurückzuführen sind. Gegenwärtig fallen 7 bis 7,5 Millionen Tonnen textiler Reststoffe in der EU-27 und der Schweiz jährlich an - dies entspricht mehr als 15 Kilogramm pro Person. Die größte Quelle dafür sind entsorgte Kleidungsstücke und Heimtextilien von Verbrauchern - sie machen etwa 85 Prozent der gesamten textilen Reststoffe aus. Diese großen Mengen an textilen Reststoffen müssen sortiert und verarbeitet werden.

Google Lens ist eine Bilderkennungssoftware von Google, die auf maschinellem Lernen und künstlicher Intelligenz basiert. Mit Hilfe der Kamera eines Smartphones kann Google Lens Bilder von Objekten, Texten oder Landschaften erfassen, diese erkennen und interpretieren. Die Technologie ist in der Lage, eine Vielzahl von Objekten und Materialien zu identifizieren und auf entsprechende Webseiten zu verweisen.

In einer Versuchsreihe am Institut für Textiltechnik wurde der Einsatz von Google Lens in der Altkleidersortierung getestet. Dabei stand die Auswertung der Genauigkeit von Google Lens zur Erkennung von verschiedenen Merkmalen im Vordergrund. Insgesamt zeigen die Ausführungen in diesem Artikel, dass Google Lens noch keine adäquate Lösung für die automatisierte Auswertung in der Altkleidersortierung darstellt. Die Ausführungen zeigen allerdings auch Potentiale für die Weiterentwicklung der Technologie auf. Auch eine Kombination mit weiterer Sensorik (z. B. NIR) oder eigens entwickelten Algorithmen zur Bildauswertung ist vielversprechend.

Bericht

Abstract:

Die Textilindustrie steht vor enormen ökologischen Herausforderungen, die auf ein lineares Wertschöpfungsmodell zurückzuführen sind. Dieses kennzeichnet sich durch kurze Nutzungsdauern, eine geringe Wiederverwendungsquote und geringes Faser-zu-Faser Recycling der Textilien. So wird ein großer Teil der nicht wiederverwendbaren textilen Reststoffe deponiert oder energetisch verwertet. Die Alttextilien werden von Sortierbetrieben entweder für das Recycling oder für den Weiterverkauf vorbereitet. Hier benötigt es neue Technologien zur Merkmalserkennung von Textilien, um die manuellen Prozessschritte zu ersetzen und zu verbessern. Herausforderungen der bisher händischen Sortierung sind der Arbeitskräftemangel und die unzureichende Objektivität und Qualität der Sortierung. In diesem Artikel werden neue Lösungen zur Automatisierung der Merkmalserkennung ausgewertet.

Herausforderungen in der Altkleidersortierung

Gegenwärtig fallen 7 bis 7,5 Millionen Tonnen textiler Reststoffe in der EU-27 und der Schweiz jährlich an - dies entspricht mehr als 15 Kilogramm pro Person [HJL+22]. Die größte Quelle dafür sind entsorgte Kleidungsstücke und Heimtextilien von Verbrauchern - sie machen etwa 85 Prozent der gesamten textilen Reststoffe aus. Diese großen Mengen an textilen Reststoffen müssen sortiert und verarbeitet werden. Aktuell wird die von Verbrauchern aussortierte Kleidung in Altkleidercontainern entsorgt. Von dort aus werden sie in Sortierbetriebe transportiert, in denen jedes Kleidungsstück inspiziert und händisch in verschiedene Kategorien sortiert wird. Es wird beispielsweise zwischen Qualität oder Art des Materials unterschieden. Diese Schritte gilt es zu automatisieren, um die Anzahl der Fehlsortierungen zu reduzieren und die Limitationen der manuellen Sortierung zu überwinden. Die manuelle Sortierung von Altkleidern ist durch den Arbeitskräftemangel und die unzureichende Qualität stark limitiert. Es gibt erste Ansätze, um die Herausforderungen zur Merkmalserkennung der Textilien zu lösen. Durch Nahinfrarotspektroskopie kann beispielsweise das Material des Textils erkannt und identifiziert werden. Allerdings können mit der Technologie weitere wichtige Merkmale wie die Art des Kleidungsstücks, die Marke und der Zustand nicht analysiert werden. Für die Auswertung dieser Merkmale können allerdings Bildverarbeitungssysteme verwendet werden. Einen Ansatz für die Auswertung von Bildmerkmalen bietet die Software Google Lens.

Die Funktion von Google Lens

Google Lens ist eine Bilderkennungssoftware von Google, die auf maschinellem Lernen und künstlicher Intelligenz basiert. Mit Hilfe der Kamera eines Smartphones kann Google Lens Bilder von Objekten, Texten oder Landschaften erfassen, diese erkennen und interpretieren. Die Technologie ist in der Lage, eine Vielzahl von Objekten und Materialien zu identifizieren und auf entsprechende Webseiten zu verweisen. Die Suchergebnisse werden nach Relevanz und Ähnlichkeit mit dem Objekt auf dem Foto klassifiziert. [Taf21] Darüber hinaus kann Google Lens auch QR-Codes scannen und automatisch Webseiten öffnen, Adressen suchen und Termine in den Kalender eintragen. Die Software ist auch in der Lage, Texte in anderen Sprachen zu erkennen und zu übersetzen, was besonders nützlich für Reisende ist. Insgesamt bietet Google Lens eine schnelle und effektive Möglichkeit, visuelle Informationen zu interpretieren und zu nutzen, um den Benutzern eine bessere Erfahrung zu bieten. Diese Eigenschaften machen einen Einsatz von Google Lens in der Altkleidersortierung interessant. Die Software ist bereits mit einer großen Menge von Daten trainiert und ermöglicht einen gezielten Zugriff auf sämtliche im Internet vorhandene Informationen zu einem Kleidungsstück.

Google Lens für die Sortierung von Altkleidern

In einer Versuchsreihe am Institut für Textiltechnik wurde der Einsatz von Google Lens in der Altkleidersortierung getestet. Dabei stand die Auswertung der Genauigkeit von Google Lens zur Erkennung von verschiedenen Merkmalen im Vordergrund. In dem Versuch wurde die Informationsgewinnung durch den Einsatz von Google Lens in den folgenden sechs Merkmalen geprüft:

  • Typ des Textils bzw. Art der Bekleidung
  • Farbe
  • Material
  • Marke
  • Preisklasse
  • Geschlecht

Die Versuchsdurchführung ist in die folgenden drei Schritte aufgeteilt: Aufnahme von Bildern, Auswertung der Bilder mit Google Lens und Auswertung der fünf relevantesten Suchergebnisse hinsichtlich der sechs Merkmale. Die Aufnahme der Bilder erfolgt in einem statischen Versuchsaufbau. Die Textilien werden auf einem ebenen Untergrund ausgebreitet und von oben unter Beleuchtung fotografiert (siehe Abbildung 1). Für die Auswertung des Versuches werden die sechs Merkmale in definierte Ausprägungen eingeteilt (z. B. werden sechs Preisklassen definiert). Die Auswertung erfolgt anhand der ersten fünf von Google vorgeschlagenen Ergebnisse. Für die Vergleichbarkeit der Ergebnisse erfolgt eine Einteilung in ein Punktesystem: pro Textil wird je ein Punkt pro Merkmal und Treffer vergeben, wenn dieses Merkmal richtig erkannt wird, sodass pro Textil und Treffer maximal 6 Punkte zu vergeben sind. Ein Merkmal gilt als richtig erkannt, wenn die Information eindeutig aus dem Text auf der weitergeleiteten Webseite hervorgeht. Insgesamt werden 90 Textilien ausgewertet. Die Trefferquote wird als Quotient aus der erreichten Punktzahl und der maximal erreichbaren Punktzahl angegeben.

Zunächst erfolgt eine Auswertung des Einflusses des Alters eines Textils auf die Treffergenauigkeit: neuere Textilien erreichen eine Treffergenauigkeit von 32,96 %, wohingegen ältere Textilien (älter als 30 Jahre) eine Treffergenauigkeit von lediglich 22,58 % erreichen. Dieser Umstand ist auf die höhere Verfügbarkeit von Daten neuer Textilien zurückzuführen. Auch bei der Art der Textilien zeigen sich Unterschiede in der Auswertung: Heimtextilien weisen lediglich eine Trefferquote von 15,00 % auf, wohingegen Textilien in der Kategorie „Bluse/Hemd“ eine Trefferquote von 45,33 % aufweisen. Am besten wird die Art der Bekleidung erkannt (56,22 % Trefferquote), wohingegen die Marke nur zu 4,67 % erkannt wird. Dieser Umstand ist sowohl auf die große Ähnlichkeit verschiedener Marken als auch auf die teilweise nur geringe direkte Erkennbarkeit von Markennamen oder Logos zurückzuführen. Auch das Material wird nur zu ca. 13,11 % richtig erkannt, da dieses Merkmal nicht direkt visuell zu erkennen ist. Zuletzt bietet auch die Betrachtung der Unterschiede in Abhängigkeit der Relevanz der Treffer kein eindeutiges Ergebnis: beim ersten und relevantesten Treffer liegt die durchschnittliche Trefferquote bei 29,66 % und beim zweiten bis fünften Treffer ebenfalls zwischen 25,19 % und 32,09 %. Anzumerken ist allerdings, dass die Ergebnisse insgesamt nicht ausreichend sind. Für einen sinnvollen Einsatz der Technologie sind Trefferquoten von ca. 90-95 % erforderlich. So lässt sich insgesamt feststellen, dass Google Lens mit dem gewählten Versuchsaufbau und der gewählten Auswertelogik nicht für den Einsatz in der Altkleidersortierung geeignet ist.



Weiterentwicklung der Technologie

Eine Lösungsmöglichkeit zur Weiterentwicklung der Technologie liegt in der erweiterten Auswertung von Informationen. Zum Beispiel können zusätzlich auch Bilder auf der Webseite (z. B. Fotos von Etiketten) oder der Seitenquelltext ausgewertet werden. Außerdem ist die Einteilung der Merkmalskategorien kritisch zu prüfen, da diese einen erheblichen Einfluss auf die Auswertung hat. Weiterhin sind Änderungen am Versuchsaufbau denkbar: eine Lösung könnte z. B. in der Aufhängung von Textilien bestehen oder in der Änderung der Beleuchtung. Außerdem kann die Suche in Google Lens mit Texten verknüpft werden, sodass eine Suche näher eingegrenzt und mit zusätzlichen Sensoren verknüpft werden könnte. Diese Lösungsmöglichkeiten werden in weiteren Projekten und Versuchen am ITA weiterentwickelt.

Insgesamt zeigen die Ausführungen in diesem Artikel, dass Google Lens noch keine adäquate Lösung für die automatisierte Auswertung in der Altkleidersortierung darstellt. Die Ausführungen zeigen allerdings auch Potentiale für die Weiterentwicklung der Technologie auf. Auch eine Kombination mit weiterer Sensorik (z. B. NIR) oder eigens entwickelten Algorithmen zur Bildauswertung ist vielversprechend.

Bildunterschriften:

Abbildung 1: Aufbau des Versuches (eigene Darstellung)

Literatur:

[HJL+22]                       Hedrich, Saskia; Janmark, Jonatan; Langguth, Nikolai; Magnus, Karl-Hendrik; Strand, Moa:
Scaling textile recycling in Europe - turning textile waste into value: Juli 2022

[Taf21]                           Taffel, S.:
Google’s lens: computational photography and platform capitalism
Media, Culture & Society Band:43 (2021) H. 2, S. 237–25
5

AutorInnen: Pohlmeyer, Florian* Johannsen, Hanna* Möbitz, Christian* Gries, Thomas* Kleinert, Tobias

*alle: Institut für Textiltechnik der RWTH Aachen University, Otto-Blumenthal-Str. 1, 52074 Aachen

Kleinert, Tobias (Lehrstuhl für Informations- und Automatisierungssysteme für die Prozess- und Werkstofftechnik der RWTH Aachen University, Turmstr. 46, 52064 Aachen)

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

29.03.2023

Thermogeneratorpaneele basierend auf multifunktionalen Abstandsgewirken

Gestricke & Gewirke Composites Textilmaschinenbau Sensorik Nachhaltigkeit Technische Textilien

Zusammenfassung

Thermoelektrische Generatoren (TEG) bieten das Potenzial Abwärme verschleiß- und wartungsfrei in elektrischen Strom umzuwandeln und damit zur Einsparung von CO2-Emissionen beizutragen. Die Funktionsweise der TEG beruht auf dem materialinhärenten Seebeck-Effekt. Im Rahmen des IGF- Projektes 21144 BR wurden Thermogeneratorpaneele basierend auf abstandsgewirkten glasfaserverstärkten Paneelen entwickelt. Im Wirkprozess wurde die Integration von Glasfasern und thermoelektrischen Drähte umgesetzt. Dadurch wurden Leichtbaupaneele mit guten strukturmechanischen Eigenschaften (Druck-, Biegefestigkeit) und zusätzlicher Thermogenerator- und Wärmeisolationsfunktion realisiert. Diese sogenannten Multithermogeneratorpaneele (MTP) können mit ihrer autarken elektrischen Leistung für den Betrieb von Sensoren oder Kleingeräten genutzt werden.

Bericht

Einleitung

Der globale Energiebedarf steigt mit den laufenden industriellen Fortschritten und dem Bevölkerungswachstum stetig an. Die Energieversorgung nachhaltig zu gestalten, ist mit der aktuellen Dringlichkeit des Klimaschutzes, zwingend notwendig, um die Wirtschaft und auch die Zukunft nachfolgender Generationen zu sichern. Im Zuge der rasanten Entwicklung des Internet of Things (IoT) und der Digitalisierung besteht außerdem große Nachfrage nach autarken mobilen Stromquellen, mit denen selbstständig und zuverlässig elektronische Sensoren und Kommunikationsgeräte betrieben werden können. Die meisten technischen Prozesse nutzen nur 25 % bis 40 % der eingesetzten Energie zur Umwandlung in mechanische Energie. Der Rest wird in thermische Energie umgewandelt, die in der Regel verloren geht. Ein vielversprechender Ansatz zur Nutzung dieser thermischen Energie ist der Einsatz von thermoelektrischen Generatoren (TEG).

Die Stromerzeugung mittels TEG wird durch den Seebeck-Effekt beschrieben. Dabei entsteht zwischen der warmen (Th) und der kalten Kontaktstelle (Tk) der thermoelektrischen Funktionsmaterialpaare A und B, auch Thermoelemente (TE) genannt, eine elektrische Spannung (U). Die erreichbare Leistungsausbeute eines TEG ist neben der Umgebungstemperaturdifferenz (ΔT) von den materialspezifischen Parametern der eingesetzten TE abhängig. Diese Parameter werden durch die Gütezahl (ZT) beschrieben und umfassen die Seebeck-Koeffizienten (α in µV/K), die elektrische (σ, möglichst hoch) und die thermische Leitfähigkeit (λ, möglichst gering). Für eine hohe Leistungsausbeute sind Materialien mit einer hohen Differenz im Seebeck-Koeffizienten notwendig. Außerdem ist die Leistungsausbeute eines TEG-Moduls maßgeblich von der Anzahl in Reihe geschalteter TE in einem Modul abhängig. Werkstoffe für einen hohen thermoelektrischen Nutzeffekt basieren auf seltenen Rohstoffen, wie Bismut, Antimon und Tellur, die eine gute elektrische Leitfähigkeit, kombiniert mit einer geringen Wärmeleitfähigkeit aufweisen. Das Vorkommen und die Lebensdauer der Halbleiterelemente ist jedoch begrenzt und das Recycling aufwändig. Sie sind außerdem kostenintensiv und teilweise toxisch.

Daher werden von der Wirtschaft und der Forschung Entwicklungen neuer Materialien oder die Steigerung der Leistung der TEG sowie kostengünstigere Herstellverfahren vorangetrieben. Allerdings bestehen diese entwickelten Verfahren zumeist aus aufwändigen kombinierten Gieß- und Sinterprozessen sowie einer kostenintensiven notwendigen Nachbearbeitung. Zur Schaffung eines effizienten Herstellverfahrens für TEG mit einer produktiven Integrationsmöglichkeit einer hohen Anzahl an TE bietet die Abstandswirktechnik großes Potenzial. Mit dem Einsatz von Funktionsmaterialien und Hochleistungsgarnen in den Abstandsgewirken, wie Glasfasergarne, und einer späteren Infiltrierung und Konsolidierung mit Harzsystemen lassen sich großflächige Faserverbundstrukturen (z. B. Leichtbaupaneele) mit geschlossenen Deckschichten generieren, die neben der TEG-Funktion sehr gute strukturmechanische Eigenschaften aufweisen und auch als tragende Strukturen im Fahrzeug- oder Anlagenbau mit Wärmeisolation einsetzbar sind [1] .

Im Rahmen des Forschungsprojektes IGF 21144 BR wurden Leichtbaupaneele als tragende Bauteile mit multifunktionalen Eigenschaften, Multifunktionsthermogeneratorpaneele (MTP), realisiert, die durch die Umwandlung industrieller Abwärme in elektrischen Strom mit gleichzeitigem Kühleffekt zur Effizienzsteigerung von Batterien oder Elektromotoren in der Elektromobilität und von Hybridsystemen beitragen.


Entwicklung der Multithermogeneratorpaneele (MTP)

Der Grundaufbau der MTP besteht aus einem glasfaserverstärkten Abstandsgewirke, welches schlussendlich verharzt das Substrat des TEG darstellt. Die Thermoelemente (TE) werden in Form von Funktionsdrähten aus Eisen und Konstantan als Polfadensystem in der RR-Raschelwirkmaschine in den Abstand integriert, wie in Abbildung 2 veranschaulicht. Weiterhin gewährleisten Polfäden aus Monofilamenten, sowie Glasfasern (EC9-68x2) die Stabilität gegenüber mechanischer Beanspruchung. In den Deckflächen stellen je zwei Maschenfadensysteme aus PES (100/40 dtex) die Fixierung der Schuss- und Stehfäden sowie der TE sicher. Die Kontaktierung und Verschaltung der TE erfolgt durch die übereinanderliegende Anordnung und Verbindung der Funktionsdrähte in den Maschen der Gewirkebindung.

Zur Entwicklung und Auslegung der thermoelektrischen Struktur der MTP wurde ein elektrisches Modell entwickelt, in welchem die Anzahl und Geometrie der TE, ihre elektrische Kontaktierung, sowie die Art der Verschaltung der TE (Reihen-, Parallel- oder Mischschaltung) variabel ist. Für das Modell wurden gekoppelte multiphysikalische Ersatzschaltungsmodelle unter Ausnutzung der mathematischen Analogien der elektrischen/thermischen/mechanischen Domäne angewendet, in LT-Spice implementiert und im Hinblick auf die zuvor beschriebenen Parameter untersucht (Abbildung 1). Mittels des Modells kann die Schaltung der TE an den Lastwiderstand des Anwendungsfalls angepasst werden, sodass die maximale Leistung des TEG erreicht wird. Das vorhandene Modell wurde weiterhin durch das thermische Verhalten hinsichtlich Wärmeleitung und Wärmekapazität der Struktur erweitert.

Um die angestrebte thermoelektrische Struktur in eine Gewirkebindung für die RR-Rascheltechnologie zu überführen, wurden mehrere Bindungsvarianten für die Funktionsdrähte im Abstand des Paneels erarbeitet, umgesetzt und analysiert [2]. Weiterhin wurden unterschiedliche elektrische Verschaltungen der Funktionsdrähte entwickelt. Dabei ermöglicht eine kombinierte Reihen- und Parallelschaltung die maximale Einbindung von TE pro Fläche von bis zu 150.000 TE/m² und eine bessere Ausfallsicherheit im Vergleich zur Reihenschaltung. Der Innenwiderstand und die elektrische Leistung kann direkt über die Abmaße des Paneels angepasst werden. Die Struktur des Abstandsgewirkes mit dieser Verschaltung ist im Modell in Abbildung 2 dargestellt.

Zur Herstellung des thermoelektrischen Abstandsgewirkes als Halbzeug für die MTP wurde eine RR-Raschelwirkmaschine MiniTronic 808 von RIUS Comatex S.A. eingesetzt. Mit dem Ziel die Funktions- und Hochleistungsmaterialien schädigungsarm zu verarbeiten, wurde eine Nadelbestückung mit der Feinheit E12 verwendet. Für die Maschineneinstellung und die technologisch-konstruktive Weiterentwicklung der Abstandswirktechnik wurde zunächst der Bauraum der RR-Raschelmaschine und der Einzug der Drähte in den vorhandenen Garnlauf analysiert. Der Fadenlängenausgleich für die Maschenbildung, die Fadenwippe, ist kommerziell als Fadenwippe mit Stahlfedern umgesetzt. Dadurch wird die für die Fadensysteme benötigte Fadenzugkraft erreicht. Bei ebendieser Fadenzugkraft entstehen für die Funktionsdrähte aus Eisen- und Konstantan jedoch irreversible Knicke an den Umkehrpunkten der Lochnadeln. Diese Knicke verhindern das Gleiten der Drähte durch die Lochnadeln, sodass ein Drahtbruch entsteht. Die Drähte benötigen eine sehr niedrige Fadenzugkraft sowie einen Längenausgleich mit niedriger Federkonstante, da materialbedingt nur eine geringe elastische Dehnung (0,1 %) vorhanden ist.

Weiterhin waren technologische Modifikationen zur Verarbeitung von Glasfasergarnen als Schuss-, Steh- und Polfaden auf der RR-Raschelwirkmaschine erforderlich. Die Glasfaserrovings (350 tex) wurden bei der Verarbeitung als Polfadensystem aufgrund der Querkräftanfälligkeit bereits vor der Maschenbildung durch die kleinen Umlenkradien in der Lochnadel abgeschert. Daher wurden verzwirnte Glasfaserrovings als Verstärkungsfaser eingesetzt. Zur Verarbeitung dieser Glasfaserzwirne wurde ein Fadenliefersystem mit einer passiven Fadenzufuhr und einer konstanten Fadenzugkraft von 20 cN entwickelt und umgesetzt. Mittels angetriebener Spulenaufnahme für Glasfasern und Tänzerwalze zur Zugkraftregelung lässt sich dieses Prinzip automatisieren und auf ein System für hohe Produktionsgeschwindigkeiten übertragen.

In einem mehrstufigen Handlaminierverfahren wurden die hergestellten MTP-Halbzeuge mit hochtemperaturbeständigem Harz infiltriert und als MTP Demonstrator verarbeitet (Abbildung 3).


Elektrische Leistung der MTP

Zur Auswertung der thermoelektrischen Leistung der MTP wurde ein gekoppelter elektrisch-thermischer Versuchsstand entwickelt, der durch jeweils ein Peltier-Element an der Ober- und Unterseite eine aktive Erwärmung bzw. Kühlung realisiert. Damit sind Temperaturdifferenzen von bis zu 80 K erreichbar. Zwischen den Peltierelementen und der Probe sind Platten aus Aluminium eingeschraubt. Diese erfüllen zwei Funktionen. Erstens homogenisieren sie die Wärmeverteilung. Zweitens sind in den Platten jeweils Pt100-Temperaturfühler (Präzisionsklasse A) eingebracht. Die Temperaturfühler wurden dabei in Bohrungen platziert und mit Wärmeleitpaste verklebt, sodass eine gute Wärmeleitung zwischen Peltierelement, Probe und Temperatursensoren gewährleistet ist und die Temperaturabweichung zwischen Sensor und TEG-Oberfläche minimal ist. Die Widerstände der Pt100-Fühler wurden mit einem Keithley DAQ 6500 Präzisionsmultimeter aufgenommen. Die Ansteuerung des Multimeters erfolgte durch Matlab-Simulink. Anhand der gemessenen Temperaturen wurde die Spannungsquelle über SCPI-Befehle und einen PID-Regler geregelt, um eine präzise und stabile Kontrolle der Temperaturdifferenz zu erreichen. Gleichzeitig ermöglichte das Präzisionsmultimeter die Messung der vom TEG erzeugten Spannung, des durch den Lastwiderstand fließenden Stroms sowie des Innenwiderstands des TEGs. In Abbildung 4 sind der Prüfstand mit dem das Temperaturprofil während eines Versuchs mit 60 K Temperaturdifferenz und die aufgenommene Strom-Spannungs-Kennlinie abgebildet.

Mittels Präzisionsmultimeter wurden außerdem die Kontaktpunkte der Funktionsgarne in der gewirkten TEG-Struktur auf ihre Übergangswiderstände hin überprüft sowie der Gesamtwiderstand der TEG-Module ermittelt. Die Kontaktwiderstände zwischen den Funktionsdrähten lagen konstant unter 0,1 Ω. Entgegen der Erwartungen war dies auch nach der Faserverbundbildung der Fall, sodass der Innenwiderstand des finalen Demonstrators 0,9 Ω beträgt. Auch der thermoelektrische Effekt des MTP wurde durch das Harz nicht nachteilig beeinträchtigt. Dies wurde durch Vergleichsmessungen der MTP am Leibniz Institut für photonische Technologien (ipht) und bei der itp GmbH ebenfalls bestätigt.

Die Projektergebnisse zur Herstellung und zu den Eigenschaften von abstandsgewirkten MTP aus Eisen und Konstantan bilden eine Basis für die zielgerichtete Weiterentwicklung einer effizienten Fertigung von vertriebsreifen TEG. Die Ausnutzung der Produktivität der RR-Raschelwirkmaschine trägt dazu bei, die sonst kostenintensiven alternativen Energiekonzepte für Bevölkerung und Wirtschaft zugänglich und profitabel zu gestalten, sodass zum Erhalt der Umwelt beigetragen wird.


Danksagung

Das IGF-Vorhaben 21144 BR der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Das Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden (ITM) dankt den genannten Institutionen für die Bereitstellung der finanziellen Mittel.

Der Abschlussbericht und weiterführende Informationen sind am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden vorhanden [3].

Die vollständige Veröffentlichung steht zum Download zur Verfügung.

AutorInnen: Anke Golla, Johannes Mersch, Gerald Hoffmann, Chokri Cherif

Technische Universität Dresden
Fakultät Maschinenwesen
Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM)
01062 Dresden

https://tu-dresden.de/mw/itm

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM

19.10.2022

ENTWICKLUNG UND VALIDERUNG EINES AUF TEXTIL GEDRUCKTEN DRUCK-SENSORS, FÜR DIE ANWENDUNG BEI EXOSKELETTEN

Veredlung Sensorik Smart Textiles

Zusammenfassung

Der aktuelle Stand in der Steuerung von Exoskeletten unterstützt nicht die Anwendung der Exoskelette im Alltag. Die Steuerung erfolgt dabei entweder umständlich über Bedienknöpfe, sodass kein natürlicher Bewegungsablauf entsteht, oder über Sensoren, die direkten Hautkontakt erfordern. Letztere benötigen eine hohe Präzision bei der Platzierung der Elektroden, zusätzlich kann die direkte Platzierung auf der Haut als unangenehm empfunden werden.

Um dieses Problem zu lösen, wird ein Messsystem entwickelt, welches in der Lage ist, die Muskelaktivität des Oberschenkels zu messen und dabei über der Alltagskleidung getragen werden kann. Anhand der gemessenen Daten soll das Exoskelett gesteuert werden. Um einen hohen Tragekomfort zu gewährleisten werden textilbasierte Sensoren verwendet. Das Ziel des Forschungsansatz ist die Entwicklung eines gedruckten textilen Prototyps, welcher in der Lage ist, sowohl unterschiedliche Belastungen zu unterscheiden als auch die Belastung räumlich einzugrenzen. Dazu werden zunächst einzelne Drucksensoren hergestellt. Anschließend wird das Prinzip des einzelnen Drucksensors auf eine Drucksensormatrix übertragen.



Bericht

Einleitung

Exoskelette werden heutzutage in vielen Bereichen eingesetzt. Zum Heben von schweren Lasten, die ohne Exoskelett nicht zu bewältigen wären, bis zum Einsatz in der Rehabilitation von Patienten, die durch einen Unfall eine Einschränkung in ihrer Bewegungsunfähigkeit besitzen. Im Alltag jedoch finden Exoskelette kaum Anwendung. Ein Grund dafür ist unter anderem die umständliche Steuerung. Viele Modelle nutzen eine Auswahl an Bewegungsmodi, die durch Knopfdruck eingestellt werden. Dadurch lässt sich kein dynamischer Bewegungsablauf erreichen. Werden Sensoren für die Steuerung verwendet, sind diese entweder zu langsam, sodass kein natürlicher Bewegungsablauf möglich ist, oder es ist nötig Elektroden direkt auf der Haut zu platzieren. Das erfordert einerseits eine hohe Präzision bei der Anbringung der Elektroden und andererseits kann der direkte Hautkontakt als unangenehm empfunden werden. [1]

Experimentieller Teil

Das Ziel dieses Forschungsansatzes ist die Entwicklung einer Drucksensormatrix, die in der Lage ist, sowohl unterschiedliche Druckbelastungen zu unterscheiden als auch die Druckbelastung räumlich abzugrenzen. Dazu wird das kapazitive Drucksensorprinzip verwendet, siehe Abbildung 1.

Der Aufbau des kapazitiven Drucksensors basiert auf dem Prinzip des Plattenkondensators. Dabei fungiert das Textil als Dielektrikum. Auf dem Textil werden Kondensatorplatten aus leitfähiger Tinte auf das Textil gedruckt, sodass der Aufbau eines Plattenkondensators entsteht. Bei Ausübung von Druck auf den Aufbau verringert sich der Plattenabstand d, wodurch sich die gemessene Kapazität erhöht. Diese Kapazitätsänderung wird gemessen, um Rückschlüsse auf die ausgeübte Kraft zu ziehen.

Für die Drucksensormatrix wird die Entwicklung dieser in drei (I bis III) aufeinander aufbauende Schritte unterteilt, siehe Abbildung 2.

Im ersten Schritt (I) wird das Textil für die Herstellung der Drucksensoren ermittelt. Dazu wird die relative Permittivität von einer Auswahl an Textilien bestimmt und das Textil mit der höchsten relativen Permittivität ausgewählt. Mit dem ausgewählten Textil erfolgt im zweiten Schritt (II) die Validierung des Drucksensorprinzips, indem einzelne Drucksensoren hergestellt und ausgemessen werden. Zusätzlich dazu wird der Einfluss der Kondensatorplattengröße und Textildicke auf die gemessene Kapazität untersucht, indem diese variiert werden. Basierend auf diesen Ergebnissen wird im dritten Schritt (III) der einzelne Drucksensor auf eine Drucksensormatrix erweitert.

Ergebnisse

Durch die Erweiterung des einzelnes Drucksensors auf eine Drucksensormatrix ist es möglich, sowohl unterschiedlich starke Belastungen zu unterscheiden als auch diese räumlich abzugrenzen, siehe Abbildung 3.

Dabei wird das Feld 3|3 (oben rechts) stärker belastet als das Feld 3|1 (unten links), wie durch die unterschiedliche Größe der Gewichte veranschaulicht (Abbildung 3, links). In der Matrix (Abbildung 3, rechts) ist die Differenz zwischen dem unbelasteten Zustand dargestellt und dem belasteten Zustand dargestellt.

Diskussion

Die Ergebnisse der Drucksensormatrix zeigen, dass es möglich ist sowohl unterschiedliche Druckbelastungen zu erkennen als auch diese räumlich abzugrenzen. Allerdings ist auch ein Ausschlag bei einigen nicht belasteten Feldern zu beobachten. Ein Grund ist das die Felder sich untereinander beeinflussen. Zusätzlich ist kapazitive Kopplung zwischen den einzelnen Messkabeln zu beobachten, sodass sich durch eine relative Verschiebung dieser zueinander, die gemessene Kapazität verändert. Aus diesem Grund sind auch Ausschläge für unbelastete Felder zu beobachten.

Zusammenfassung

Im Rahmen dieser Arbeit wurde eine Drucksensormatrix entwickelt und die Funktionsweise validiert. Der Drucksensor ist in der Lage unterschiedliche Belastungen zu unterscheiden. Durch den Aufbau einer Drucksensormatrix ist es möglich die Belastung räumlich abzugrenzen.

Danksagung

Wir danken dem Bundesministerium für Wirtschaft und Klimaschutz für die Förderung des Forschungsprojektes im Rahmen des Zentralen Innovationsprogramms Mittelstand (ZIM).

AutorInnen: Kevin Lengefeld, Autor, Tobias Lauwigi, Co-Autor, Robert Boich, Co-Autor, Institut für Textiltechnik der RWTH Aachen University Arbeitsgruppenleiter:Akram Idrissi – Institut für Textiltechnik der RWTH Aachen University

ITA Institut für Textiltechnik
Otto-Blumenthal-Str. 1
52074 Aachen

Mobiltech Smarttech Sensor

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

18.10.2022

In-situ-Strukturüberwachung von Faserkunststoffverbunden unter Druckbeanspruchung

Garne Composites Sensorik Nachhaltigkeit Technische Textilien Tests

Zusammenfassung

Die kontinuierliche Strukturüberwachung von FKV-Bauteilen vor allem in komplexen, wechselnden Belastungsszenarien stellt einen effizienten Lösungsansatz dar, um frühzeitig potenziell auftretende Ermüdungserscheinungen oder Schäden zu detektieren. Gerade in FKV-Bauteilen sind textilbasierte Sensoren eine wirtschaftliche Lösung zur kontinuierlichen In-situ-Strukturüberwachung, aufgrund ihrer direkten textiltechnischen Integration während der Flächenbildung und hohen Strukturkompatibilität.

Das in diesem Forschungsprojekt entwickelte textilbasierte Sensorkonzept wurde auf der Garn- und Verbundebene elektromechanisch charakterisiert und wurde im Multiaxialkettenwirken zu funktionalisierten Gelegen und fortführend in etablierten Verbundbildungstechnologien zu CFK-Proben weiterverarbeitet sowie umfangreich in Zug-, Druck- und Biegeversuchen charakterisiert. Anhand eines CFK-Profil Demonstrators wurde die praktische Umsetzbarkeit und Funktionsfähigkeit erprobt und bewiesen. Diese „Smart-Composites“ ermöglichen nicht nur eine kontinuierliche In-situ-Strukturüberwachung von FKV-Bauteilen unter Zug-, Biege- und vor allem Druckbeanspruchung, sondern können auch für die Detektion von Riss- und Delaminationsvorgängen eingesetzt werden. Dadurch können sowohl das Verständnis des Materialverhaltens verbessert und für zukünftige Auslegungen berücksichtigt als auch erforderliche Maßnahmen zur Gewährleistung der Funktionsfähigkeit des Gesamtsystems eingeleitet werden.

Bericht

Einleitung

Faserverstärkte Verbundstrukturen (Composites) werden gegenwärtig u. a. in den Bereichen des Maschinen-, Flugzeug- und Automobilbaus aufgrund der ausgezeichneten mechanischen Eigenschaften bei gleichzeitig höchstem Leichtbaupotenzial eingesetzt [1]. Auch im Bausektor finden Hochleistungstextilien, substituierend zur Stahlbewehrung, zunehmend Anwendung im Carbonbeton [2], aufgrund ihrer mechanischen sowie chemischen Eigenschaften und der daraus resultierenden ressourcenschonenden, filigranen Leichtbauweise. Die langzeitstabile Funktionsfähigkeit und Sicherheit von faserverstärkten Verbundstrukturen ist durch den häufigen Einsatz in sicherheitskritischen Komponenten und Strukturen dringend erforderlich. Ein vielversprechender praxisorientierter Lösungsansatz stellt hierbei die kontinuierliche Strukturüberwachung dar, um die (Rest-)Tragfähigkeit zu quantifizieren und um ggf. erforderliche Maßnahmen zur Gewährleistung der Funktionsfähigkeit einzuleiten.
Eine besonders wirtschaftliche und strukturkompatible Lösung sind textilbasierte Sensoren, die während der Herstellung der textilen Verstärkungshalbzeuge integriert und zur Erfassung komplexer Lastfälle sowie Riss- und Delaminationsvorgänge auf Verbundebene eingesetzt werden. [3 – 6]

Textilbasierte Dehnungssensoren werden prinzipbedingt vorwiegend zur Überwachung in zugbeanspruchten Verbundstrukturen eingesetzt. Um zuverlässige Aussagen über strukturelle Veränderungen und kritische Überlastzustände auch in komplex überlagerten Beanspruchungsszenarien (bspw. Zug- und Druckbeanspruchungen) ableiten zu können, wurden im IGF-Projekt 21169 BR textilbasierte druckmessfähige Sensorsysteme zur kontinuierlichen In-situ-Strukturüberwachung für FKV entwickelt.

Zielsetzung und Lösungsweg

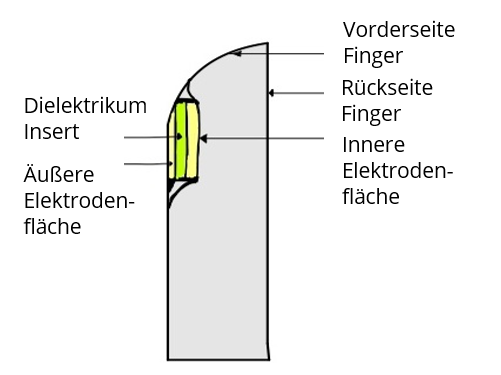

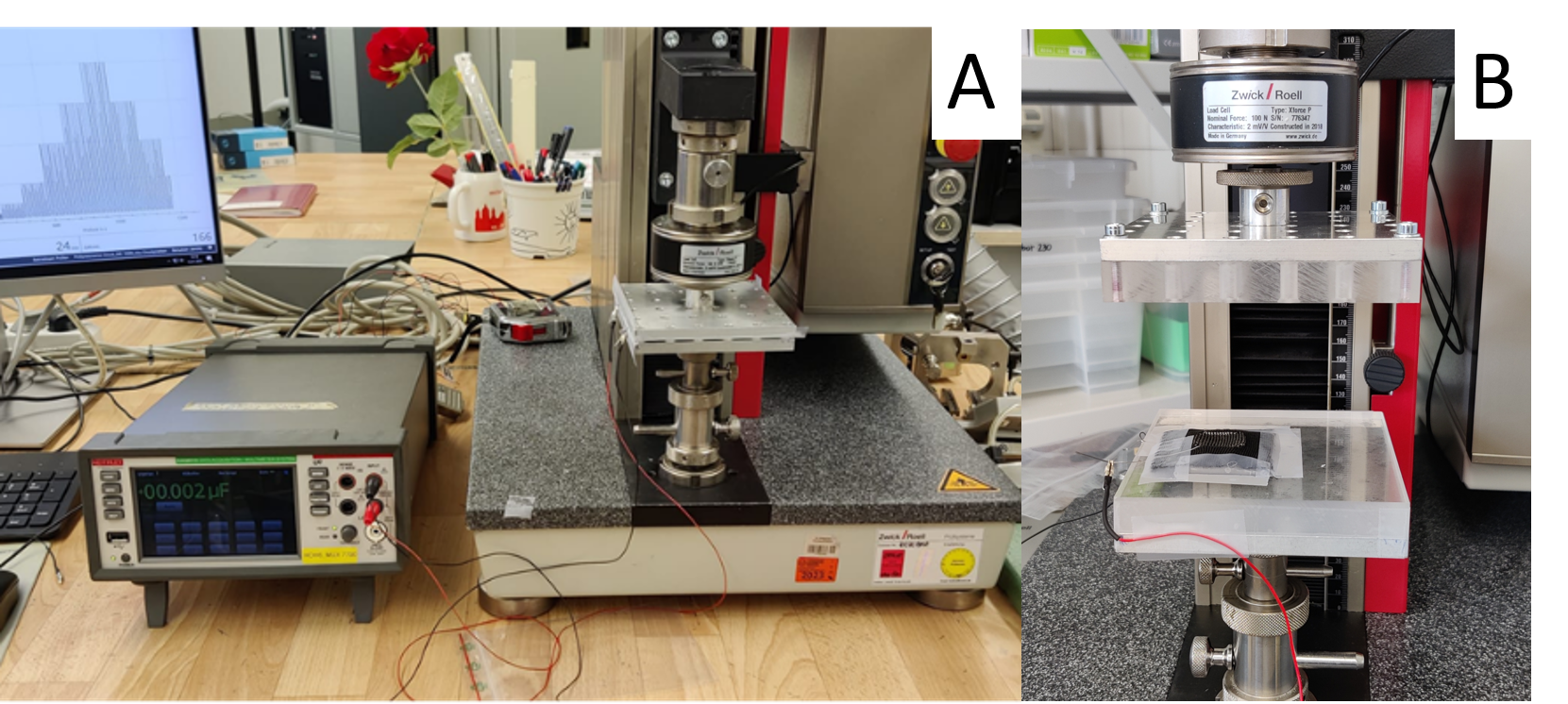

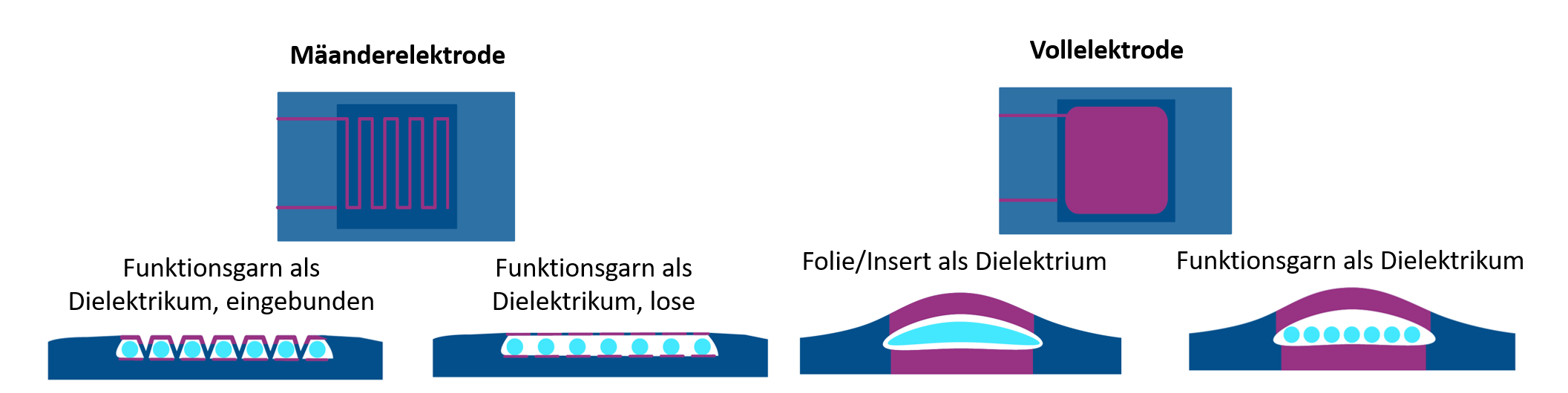

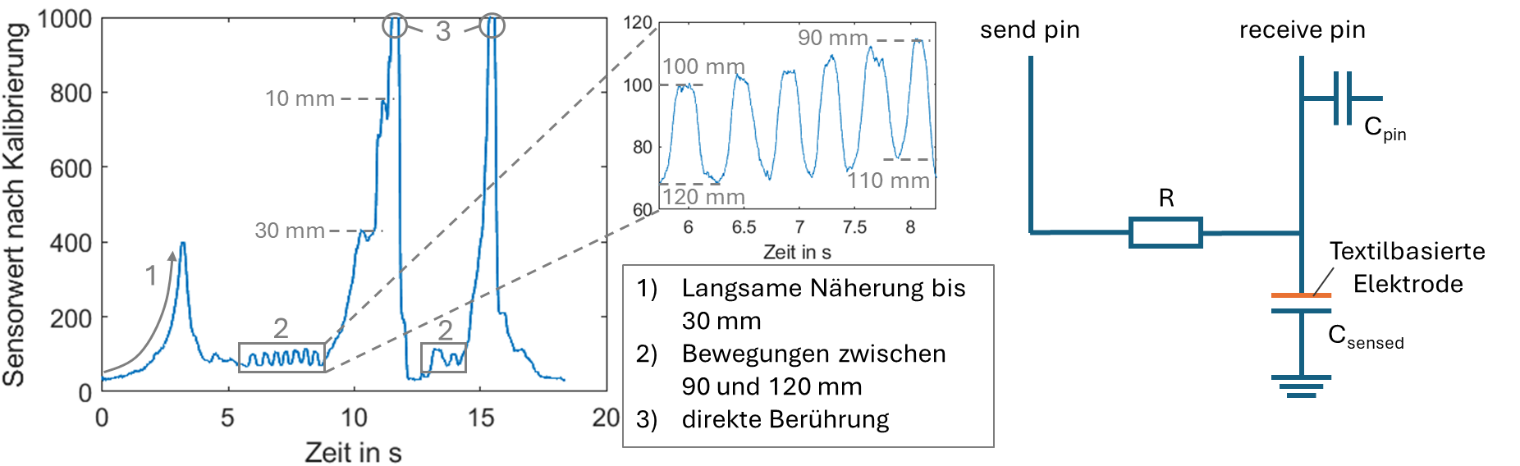

Das Ziel des IGF-Forschungsprojekts war die Entwicklung, Charakterisierung und Erprobung textilbasierter druckmessfähiger Sensorsysteme und deren textiltechnische Integration im Multiaxialkettenwirken zur Herstellung sensorisch-funktionalisierter textiler Verstärkungshalbzeuge für den Einsatz in FKV. Das Anforderungsprofil an die textilen Sensoren wurde anhand eines Funktionsdemonstrators simulationsgestützt abgeleitet und gezielt darauf ausgelegt strukturelle Deformationen durch einwirkende Zug-, Biege- und vor allem Druckbeanspruchungen zu erfassen. Hierfür wurde der Ansatz verfolgt, die Drucksensitivität von textilen Sensoren durch die gezielte Einstellung und Aufrechterhaltung einer Vorspannung bzw. -dehnung zu erhöhen. Das Sensorverhalten wurde umfangreich in elektromechanischen Untersuchungen auf Faser- und Verbundebene analysiert und am Funktionsdemonstrator erprobt.

Danksagung

Das IGF-Vorhaben 21169 BR der Forschungsvereinigung Forschungskuratorium Textil e.V., Reinhardtstr. 12-14, 10117 Berlin wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung und -entwicklung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

AutorInnen: Le Xuan, Hung; Seidel, André; Hahn, Lars; Nocke, Andreas; Cherif, Chokri

Technische Universität Dresden
Fakultät Maschinenwesen
Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM)
01062 Dresden

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM
