Forschungspublikationen

07.05.2024

Validierung und Entwicklung von Elektrospinnverfahren zur Herstellung dreidimensionaler Nanofaserstrukturen

Vliesstoffe Medizin

Zusammenfassung

Fasst man die Ergebnisse der evaluierten Spinnverfahren zusammen, so zeigt sich, dass sie erfolgreich 3D-Proben mit Dicken weit über der Mindestanforderung von 1 mm hergestellt haben. Diese Erfolge wurden jedoch von bemerkenswerten Mängeln bei verschiedenen anderen Aspekten der Proben begleitet. Das auffälligste Manko war die durchgängige Produktion von Fasern im Mikrometerbereich. Die Lösung dieses Problems ist eine Priorität für die kommenden Studien, bei denen die vorgeschlagenen Verbesserungen mit dem Ziel umgesetzt werden sollen, Faserdurchmesser im Nanometerbereich zu erreichen. Trotz dieser Herausforderungen wiesen die kryogen hergestellten Proben eine sehr gute Gleichmäßigkeit des Gerüsts auf, so dass sie sich potenziell für Anwendungen in der TE eignen. Dennoch stellt das Vorhandensein von Faserschmelzen, das auf eine unzureichende Lösungsmittelverdampfung zurückzuführen ist und mit dem Faserdurchmesser zusammenhängt, ein Hindernis dar, das gelöst werden muss.

Bericht

Abstract

Ziel dieser Studie ist die Herstellung von Nanofaservliesen mit einer stark dreidimensionalen Struktur. Dazu werden im Lösungsmittelelektrospinnen Kollektor Geometrien variiert und Proben Nachbehandlungsmethoden erarbeitet.

Der erste Teil dieser Studie umfasst die Reproduktion und Evaluation von bereits veröffentlichten Strategien zum Herstellen von dreidimensionalen Nanofaservlies Strukturen. [DMC+10] Aus diesen Versuchen werden modifizierte Kollektoren und Spinnvorgänge hergeleitet, welche konsistentere Ergebnisse und vereinfachte Versuchsaufbauten darstellen. Des Weiteren wurden auch Methoden zur Nachbehandlung von frisch gesponnenen Proben evaluiert und entwickelt. Diese Proben wurden in der Analyse auf Fasermorphologie, Gleich-mäßigkeit ihrer Dicke, Porengrößenverteilung und Porosität untersucht. Eine Analyse von REM-Bildern wurde unternommen um strukturelle Defekte zu erkennen.

Es wurden zwei zentrale Methoden zur Herstellung dreidimensionaler Nanofaservliese entwickelt, von denen eine Methode in der Lage ist bereits gesponnene Vliese um das mehrfache ihrer Dicke zu expandieren. Stabile Spinnparameter wurden zu allen Methoden gefunden, jedoch resultierten in allen Fällen Mikrofasern.

1. Einleitung

Weltweit leiden jedes Jahr Millionen von Menschen an schweren Verletzungen, genetischen Defekten und Krankheiten. Diese Ursachen können dazu führen, dass Patienten in ihrer Funktion eingeschränkt sind oder ihre Organe nicht mehr richtig funktionieren. Um die Symptome zu beheben oder die Funktion der geschädigten Organe wiederherzustellen, ist in vielen Fällen eine Implantation erforderlich. Eine solche Implantation wird derzeit mit Spenderorganen von menschlichen Spendern (Allografts), von Tieren (Xenografts) oder mit synthetischen Prothesen durchgeführt. Diese Implantate sind jedoch mit Einschränkungen verbunden. Allografts erfordern menschliches Spendergewebe, das nur in begrenzter Menge zur Verfügung steht und aufgrund der Variabilität des Gewebes selbst nicht universell geeignet ist. Xenotransplantate hingegen können in ihren physikalischen Eigenschaften nicht kontrolliert werden, sind ebenfalls nur begrenzt verfügbar und haben zudem eine kurze Lebensdauer, wenn sie implantiert werden. Und schließlich werden synthetische Prothesen häufig vom Immunsystem der Patienten abgestoßen. [Has17]

Um diesem Mangel abzuhelfen, entstand in den frühen 1980er Jahren das Tissue Engineering (TE), ein neuer Bereich der Biowissenschaften und der Medizintechnik. TE zielt darauf ab, das Problem der Verfügbarkeit von Spendergewebe zu lösen, indem das Ersatzgewebe unter Laborbedingungen künstlich gezüchtet wird. Bei der TE werden zunächst Zellen des geschädigten Gewebetyps auf ein Gerüst ausgesät, das der Morphologie des gewünschten Organs/Gewebes ähnelt. Ein solches Gerüst kann künstlich aus natürlichen oder synthetischen Polymeren (wie z.B. Polycaprolacton) hergestellt werden und bietet Bindungsstellen und Hohlräume, in denen die Zellen wachsen können. Um dann die Zellen zu vermehren und ihr Überleben zu sichern, müssen eine ausreichende Masse und der Nährstofftransport in vitro simuliert werden. Daher werden Bioreaktoren verwendet, die den Transport von Nährstoffen und Gasen durch das Gerüst ermöglichen und auch mechanische Stimuli liefern können. Gerüste spielen eine Schlüsselrolle in der TE, da sie ein Substrat für die Aussaat und das Wachstum von Zellen bieten und dem gezüchteten Gewebe mechanische Integrität verleihen. Gerüste können aus vielen Materialien mit unterschiedlichen Methoden hergestellt werden; ihr gemeinsames Ziel ist es jedoch, die natürliche extrazelluläre Matrix (EZM) genau nachzuahmen. Die EZM ist eine dreidimensionale Struktur aus nanoskaligen faserähnlichen Proteinen, Strukturmolekülen und Klebstoffmolekülen, die ein in-vivo-Gerüst für Zellen bildet. Zur Herstellung solcher Nanofasern kann das Elektrospinnen verwendet werden, da es die einfache Herstellung von nanoskaligen Fasern mit einer sehr anpassungsfähigen Fasermorphologie ermöglicht. Durch Änderung der Spinnparameter können der Faserdurchmesser, die Porengröße und auch die Ausrichtung der Fasern beeinflusst werden, was zur Herstellung von Gerüsten für bestimmte Gewebetypen genutzt werden kann. [BTA+11; BK10]

2. Materialien und Methoden

Das für alle Versuche verwendete Polycaprolacton (PCL) wird als geschreddertes Granulat gewonnen, das unter dem Markennamen Purasorb PC12 von Corbion N.V. (Amsterdam, Niederlande) verkauft wird. Dieses PCL-Granulat ist von medizinischer Qualität und hat ein mittleres Molekulargewicht von 114,14 g/mol. Als Lösungsmittel zur Herstellung der Spinnlösung wurden Chloroform und Methanol verwendet. Chloroform wird von der Carl Roth GmbH & Co. KG (Karlsruhe, Deutschland) mit einer Reinheit von ≥99 % und einer molaren Masse von 119,38 g/mol. Das Methanol wird von der VWR International GmbH (Darmstadt, Deutschland) mit einer Reinheit von ≥98,5 % und einer Molmasse von 32,04 g/mol geliefert.

Für Experimente, bei denen ein Trockeneiskollektor oder ein Flüssigkeitskollektor verwendet wird, werden Trockeneis, Ethanol und Spülmittel verwendet. Für trockeneisgekühlte Experimente wird Trockeneis in Blockform von der TBS GmbH (Aachen, Deutschland) bezogen. Für Experimente, bei denen Flüssigkollektoren verwendet werden, wird Ethanol von Sigma-Aldrich Chemie GmbH (St. Louis, Missouri, USA) mit einer Reinheit von ≥99 % und einer molaren Masse von 46,07 g/mol geliefert. Für Experimente, bei denen Wasser als Flüssigkollektor verwendet wird, wird Spülmittel unter der Bezeichnung Alio "Ultra classic" von der DALLI-WERKE GmbH & Co. KG (Stolberg, Deutschland) verkauft wird, als Tensid verwendet.

Alle Elektrospinnverfahren werden mit einer kommerziellen Elektrospinnmaschine des Typs LE-500 von BIOINICIA SL (Paterna, Spanien) durchgeführt. Die verwendeten Kollektoren werden in Kapitel 5.2, Vorversuche, beschrieben und dargestellt. Abb. 4.1 zeigt einen Überblick über die Maschine. Der Aufbau besteht darin, den Tisch der Maschine mit einem Styropor-Isolator und einer chemikalienbeständigen Kunststoffmatte vorzubereiten. Dadurch wird der Tisch während der Versuche von elektrischen Ladungen isoliert und sichergestellt, dass nur die vorgesehenen Kollektoren auf dem Tisch Hochspannung erhalten.

2.1 Morphologie der Fasern

Zur Bestimmung des Faserdurchmessers wird ein optisches Lichtmikroskop der Serie DM4000 M von Leica Microsystems GmbH (Wetzlar, Deutschland) verwendet. Die Proben werden mit Durchlicht- oder Koaxialbeleuchtung gemessen. Um Daten zum Faserdurchmesser zu erhalten, werden für jede Probe drei verschiedene Fasern gemessen. Für diese Messungen wird die Software "Leica Application Suite Version 3.8" (Leica Microsystems GmbH, Wetzlar, Deutschland) verwendet. Aus diesen Daten werden für jeden Probentyp ein mittlerer Faserdurchmesser und eine Standardabweichung berechnet.

2.2 Gerüstdicke und Gleichmäßigkeit

Für zuverlässige Messungen wurde ein Messgerät entwickelt, siehe Abb. 4.3. Es besteht aus einem Aluminiumrahmen mit befestigten Kunststoffplatten, von denen eine als Hintergrund dient und Millimeterpapier als Referenz verwendet wird. Der Rahmen dient als Kameraauflage und gewährleistet die parallele Ausrichtung mit der Hintergrundplatte. Die Proben werden an einer Krokodilklemme aufgehängt und mit einem Seitenanschlag für eine genaue Messung positioniert. ImageJ wird zur Verarbeitung der Probenbilder verwendet, wobei der Maßstab des Geräts als Größenreferenz dient. Für jede Probe werden zwei Messreihen durchgeführt, die jeweils aus drei Punkten bestehen, wie in Abb. 4.4 dargestellt. Der erste Satz bewertet die gesamte Probe, wobei 10 % von jedem Rand ausgeschlossen werden. Dies dient dazu, große Abweichungen zu vermeiden, da die Probenränder oft unregelmäßig geformt sind. Die verbleibende Länge wird in vier Abschnitte unterteilt, von denen drei gemessen werden. Der zweite Satz konzentriert sich auf einen 20 mm langen Abschnitt des breitesten und gleichmäßigsten Bereichs der Probe, an dem drei Messungen vorgenommen werden. Aus diesen Messungen lassen sich die durchschnittliche Dicke und die Standardabweichung berechnen, die als Indikatoren für die Gleichmäßigkeit der Probe dienen.

2.3 Porosität

Die Quantifizierung der Porosität erfolgt mit Hilfe von Micro-CT-Scans, die in GeoDict (Simulationssoftware für digitale Materialforschung und -entwicklung, Math2Market GmbH, Kaiserslautern, Deutschland) analysiert werden. Abb. 4.5 zeigt solche Scandaten und ein Modell in GeoDict. Aus jedem Satz von sechs Proben werden drei gleichmäßigere Proben auf der Grundlage von Dicken- und Gleichmäßigkeitsmessungen ausgewählt, wie in Kapitel 4.5.1 beschrieben. Die verbleibenden drei Proben jedes Satzes werden einer SEM-Analyse unterzogen.

Während der Mikro-CT-Scans werden die Proben in einer Halterung befestigt, um Bewegungen zu verhindern. Die Probe wird mit Röntgenstrahlen bestrahlt, während der Halter langsam rotiert. Der Scan erzeugt eine REK-Datei und Querschnittsbilder, die zur Visualisierung der 3D-Daten in GeoDict hochgeladen werden. In GeoDict definieren die Benutzer eine Hohlraumreferenz im 3D-Modell, die es dem Programm ermöglicht, das Volumen aller Poren zu identifizieren und zu berechnen. Durch den Vergleich des Gesamtvolumens mit dem Hohlraumvolumen gibt das Programm den prozentualen Anteil des Hohlraums am Fasermaterial aus, der als Porosität bezeichnet wird.

​​​​​​​2.4 Porengrößenverteilung

Für die Analyse der Porengrößenverteilung wird ein Porometer verwendet. Die Tests werden in zwei Schritten durchgeführt, zuerst mit der trockenen Probe und dann mit der gleichen Probe nach Befeuchtung mit Topor von Topas GmbH (Dresden, Deutschland). Bei der Nassprüfung wird der Bubble-Point bestimmt, der zur Berechnung des Porendurchmessers herangezogen wird. Die Porengrößenverteilung, einschließlich der mittleren Porengröße, der Standardabweichung und des Medians, wird in einer Excel-Tabelle erstellt.

​​​​​​​2.5 Rasterelektronenmiskroskop (REM)

Zur qualitativen Analyse größerer Bereiche der Probe sowie zur Erkennung von strukturellen Unregelmäßigkeiten in den Proben wird ein Rasterelektronenmikroskop verwendet. Darüber hinaus ermöglicht die REM-Bildgebung die Erkennung von Veränderungen in der Gesamtstruktur der Proben, die nach dem Schleudern im Vakuum behandelt wurden. Ähnlich wie die Porometerprüfung ist dieser Test zerstörend, daher werden nur drei Proben aus jedem Satz von sechs verwendet.

Um die Proben zu prüfen, werden sie mit Gold beschichtet. Die so vorbereiteten Proben werden in das REM gelegt, und die Bildgebung wird mit der REM-Kavität unter Vakuum gestartet. Die daraus resultierenden Bilder können einen relativ großen Bereich der Proben darstellen, ohne dass die Tiefenschärfe wie bei optischen Mikroskopen eingeschränkt ist. So kann die 3D-Struktur großer Teile der Proben in nur einem Bild dargestellt werden. Dies ermöglicht die Erkennung von Schäden in der Probenstruktur und eine qualitative Bewertung der Probenqualität.

3. Ergebnisse

Lösungs- und Scaffold-Eigenschaften

Zur Herstellung der Elektrospinnlösung wird das hygroskopische PCL-Polymer 24 Stunden lang in einem Vakuumofen bei 40 °C und 50 mbar Druck getrocknet. Die erforderliche Polymermasse (4,257 g) wird anhand der angegebenen Gleichung für eine 20-ml-Lösung mit 14 Gew.-% PCL ermittelt. Das Lösungsmittel, eine 3:1-Mischung aus Chloroform und Methanol, wird mit einem Magnetrührer in den mit dem Polymer gefüllten Kolben gegeben. Nach 24 Stunden auf einer Magnetrührerplatte wird die Lösung visuell auf ungelöstes Polymer untersucht. Ist dies nicht der Fall, kann die Lösung für Elektrospinnversuche verwendet werden. Es wurden mit Hilfe von 2 verschiedenen Elektrospinnmethoden, Vliese aus PCL hergestellt welche eine Dicke von 0,5 mm weit überschreiten.

Bei den zwei Methoden handelt es sich um folgende:

  • Elektrospinning mit einem Flüssigkeitsbadkollektor
  • Elektrospinning auf einem mit Trockeneis versetztem Kollektor (Kryogenisch)

Für den Bau eines Flüssigkeitsbadkollektors mit einer aufgehängten Elektrode wird Aluminiumfolie verwendet, da sie leicht zugänglich ist und leicht verändert werden kann. Der Durchmesser des Becherglases wird gemessen und ein Kreis aus der Aluminiumfolie geschnitten, wobei 5 mm abgezogen werden, um einen Spalt zwischen der Elektrode und den Becherwänden zu schaffen. Zwei Streifen Alufolie werden mit Heftklammern an dem kreisförmigen Ausschnitt befestigt. Diese Streifen werden für den Anschluss an die Stromversorgung verwendet. Die Elektrode wird in das Becherglas gelegt, 15 mm über dem Boden positioniert und mit Klebeband sicher befestigt. Die Streifen werden über die Ränder des Bechers gefaltet, entlang der Außenseite des Glases geformt und unterhalb des Bechers mit Heftklammern befestigt. An der Verbindungsstelle wird eine Krokodilklemme für den Anschluss an die Hochspannungsversorgung angebracht. Dieser Aufbau wird in folgender Abbildung dargestellt.

s. Abbildung 3.1 Flüssigkeitskollektor mit eingetauchter Elektrode und REM-Aufnahme des damit hergestellten Gerüsts

Für den Bau eines Trockeneiskollektors wird eine Platte aus rostfreiem Stahl gewählt, weil sie korrosionsbeständig ist und sich für die Medizintechnik eignet. Die Platte wird in ein 12 cm langes Quadrat geschnitten und an einer Ecke wird ein Bolzen angeschweißt. An den Bolzen wird dann eine Krokodilklemme für den Anschluss an die Hochspannungsversorgung angebracht. Diese Platte wird während des Spinnvorgangs direkt auf einen Trockeneisblock gelegt. Dieser Aufbau wird ebenfalls in der folgenden Abbildung dargestellt.

s. Abbildung 3.2 Kryogener Flachkollektor und REM-Aufnahme des damit hergestellten Gerüsts

Die Bewertung der Fasermorphologie erfolgt durch drei Messungen pro Probe mit einem optischen Mikroskop. Bei sechs Proben pro Spinnverfahren ergibt dies insgesamt 18 Messungen für jeden Probentyp. Der mittlere Faserdurchmesser und die Standardabweichung für jedes Herstellungsverfahren sind in Abb. 3.3 dargestellt.

s. Abbildung 3.3 Mittlere Faserdurchmesser gruppiert nach Probentyp, einschließlich Standardabweichung



Bei der Auswertung der Daten wird deutlich, dass das Ziel, Faserdurchmesser ≤1 μm zu erreichen, nicht erreicht wurde. Bei allen Spinnverfahren wurde dieses Ziel um etwa das 2- bis 3-fache übertroffen, was darauf hindeutet, dass die alleinige Anpassung des Abstands zwischen Düse und Kollektor unzureichend war. Um dieses Problem zu lösen, werden iterativ Anpassungen der Spinn- und Lösungsparameter untersucht, die das Potenzial haben, mit den getesteten Produktionsmethoden Fasern in Nanometergröße herzustellen.

Die Dicke der Vliese und ihre Gleichmäßigkeit werden in Boxplots dargestellt. Jeder Probentyp umfasst 18 Messungen pro Messart. Die Linien in den Diagrammen zeigen den Bereich der Probendicke mit den maximalen und minimalen Werten an. Für die Verwendung von Tissue-Engineering (TE)-Gerüsten liegt der Schwerpunkt jedoch auf den Kästchen, die den Größenbereich von 50 % der Dickenwerte pro Probentyp darstellen. Kleinere Kästchen zeigen eine bessere Gleichmäßigkeit der Probe an, da die Hälfte der Dickenmessungen in einen engen Bereich fällt.

s. Abbildung 3.4 Boxplot der Dickenmessungen nach Messart 1 (gesamte untersuchte Probe)

Zusammenfassend lässt sich sagen, dass alle Proben die geforderte Dicke von ≥1 mm übertreffen, wobei die geringste beobachtete Dicke dieses Ziel um das Vierfache übertrifft. Kryogen hergestellte Proben weisen eine überragende Gleichmäßigkeit auf, wobei 50 % der Dicken innerhalb eines Bereichs von 0,5 mm liegen. Im Gegensatz dazu weisen andere Produktionsmethoden eine weniger gleichmäßige Verteilung auf, was sie für die Verwendung als TE-Gerüst weniger geeignet macht.

Porosität und Porengrößenverteilung der Testproben sind als Balkendiagramme mit Standardabweichungen dargestellt. Für jede Produktionsmethode wurden drei Proben getestet.

Porosität:

Die Analyse der Porositätsdaten in Abb. 2.5 zeigt, dass die Trockeneis Proben den Porenanteil der im Flüssigkeitsbad hergestellten Proben deutlich erhöht hat, und zwar um das ungefähr Dreifache. Allerdings erreicht keine der Proben die angestrebte Porosität von ≥85 %, wobei der höchste Wert bei einer Trockeneis Probe mit 31,70 % beobachtet wurde. Dies könnte Auswirkungen auf die Verwendung der Proben als TE-Gerüste haben, da die Porosität für die Anhaftung, die Permeation und das Wachstum von Zellen innerhalb des Gerüsts entscheidend ist.

s. Abbildung 3.5 Mittlere Porosität der Proben, gruppiert nach Typ, einschließlich Standardabweichung

Porengrößenverteilung:

Bei der Bewertung der Porengrößenverteilung mit einem Porometer wurde festgestellt, dass die Produktionsmethoden nur minimale Auswirkungen auf die Porengrößen der Proben hatten. Dies wird in Abb. 2.6 deutlich, wo sich die Linien, die die Standardabweichung darstellen, für fast alle Proben überschneiden. Die einzige Ausnahme ist eine Probe, die mit einem Flüssigbadkollektor hergestellt wurde; der zu große Variationskoeffizient dieser Probe (Standardabweichung im Vergleich zum Mittelwert) deutet jedoch auf Unzuverlässigkeit hin und sollte beim Vergleich von Proben und Methoden außer Acht gelassen werden. Keine der Proben mit einem guten Variationskoeffizienten konnte die angestrebte Porengröße von 20 bis 30 μm erreichen, was eine mögliche Einschränkung für die Zellpermeation in TE-Anwendungen darstellt.

s. Abbildung 3.6 Mittlere Porengrößen gruppiert nach Probenart, einschließlich Standardabweichung

Nichtsdestotrotz überschreiten die Porengrößen von ± 5 μm die standardmäßigen Porengröße von eketrogesponnenen PCL Nanofaservliese von ± 3 μm. Darauf aufbauend können iterativ Änderungen im Elektrospinnprozess vorgenommen werden, um die Porengröße der erstellten PCL Vliese zu vergrößern.

Literaturliste

[BK10]           Bhardwaj, Nandana; Kundu, Subhas C.
Electrospinning: a fascinating fiber fabrication technique
Biotechnology advances. Bd. 28 (2010) H. 3, S. 325–347

[BTA+11]      Blakeney, Bryan A.; Tambralli, Ajay; Anderson, Joel M.; Andukuri, Adinarayana; Lim, Dong-Jin; Dean, Derrick R.; Jun, Ho-Wook
Cell infiltration and growth in a low density, uncompressed three-dimensional electrospun nanofibrous scaffold
Biomaterials. Bd. 32 (2011) H. 6, S. 1583–1590

[DMC+10]    Da Alves Silva, M. L.; Martins, A.; Costa-Pinto, A. R.; Costa, P.; Faria, S.; Gomes, M.; Reis, R. L.; Neves, N. M.
Cartilage tissue engineering using electrospun PCL nanofiber meshes and MSCs
Biomacromolecules. Bd. 11 (2010) H. 12, S. 3228–3236

[Has17]         Hasan, A. (Hrsg.)
Tissue engineering for artificial organs. - Weinheim: Wiley-VCH, 201
7





AutorInnen: Schlinkmann, Robin Zanders, Roman Gries, Thomas

Institut für Textiltechnik der RWTH Aachen University, Otto-Blumenthal-Straße 1, 52074 Aachen

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

28.11.2023

Entwicklung einer neuartigen Spinntechnologie zur Realisierung skalierbarer nano-, submikro- und mikrostrukturierter Faseroberflächen für technische und medizinische Anwendungen

Fasern Garne Technische Textilien Medizin

Zusammenfassung

Das Hauptziel des IGF Projektes 21411 BR war die gezielte und reproduzierbare Oberflächenstrukturierung von Fasern während der Herstellung von Multifilamentgarnen. Dazu erfolgte die Entwicklung eines Verfahrens zur Herstellung von Bikomponentengarnen aus einem Grundpolymer und einer wasserlöslichen, strukturbildenden PVOH-Mantelkomponente. Durch das Herauslösen der Mantelkomponente in einem weiteren Prozessschritt werden dann nano-, submikro- und mikrostrukturierte Oberflächen erzeugt. Durch diese Verfahrensentwicklung sind nun erstmalig oberflächenstrukturierte Fasern herstellbar, die mit konventionellen Verfahren zur Oberflächenfunktionalisierung bisher nicht möglich waren. Der dazu notwendige Spinnprozess inkl. grundlegende Prozessparameter wurden im Projekt im Technikumsmaßstab erarbeitet. Die Nutzbarkeit der Ergebnisse wurde durch die erfolgreiche Erspinnung von Multifilamentgarnen mit strukturierten Faseroberflächen auf einer Pilot-Biko-Schmelzspinnanlage gezeigt. Die textiltechnische Verarbeitbarkeit der erzeugten Biko-Multifilamentgarnen erfolgte mit der erfolgreichen Umsetzung textiltechnischer Demonstratoren in Webversuchen.

Bericht

Einleitung, Problemstellung und Zielsetzung
Die kontinuierliche Entwicklung innovativer Technologien im Bereich der chemischen Faserproduktion ist entscheidend für die Fortentwicklung der gesamten Textilwirtschaft. Die gegenwärtige Fokussierung auf technische Textilien und medizintechnische Textilprodukte eröffnet vielversprechende Perspektiven für die deutsche Textil- und Faserindustrie. Diese aufstrebenden Märkte umfassen innovative Anwendungen, wie textiles Bauen, einschließlich komplex strukturierter architektonischer Membranen oder die Biomedizin mit Produkten, wie textile Implantate und Gewebsregenerationslösungen.

Ein neuartiger und vielversprechender Lösungsansatz ist die zielgerichtete Oberflächenstrukturierung der Fasern bereits während der Faserherstellung, um zum einen die Faseroberfläche zu erhöhen und zum anderen eine formschlüssige Anbindung der Matrix an die Faser zu erreichen. Diese Strukturierung auf der Einzelfilamentebene zeichnet sich durch regelmäßig oder stochastisch verteilte Nano- und Mikrostrukturen aus, darunter fibrillenartige Formationen. Dies führt zu einer definierten Oberflächenmorphologie und -topografie mit Kavitäten (Vertiefungen) und einer Oberflächenrauheit.

Für eine umfassende Nutzbarkeit dieser bisher unbekannten oberflächenstrukturierte Filamente, wurden im IGF Projektes 21411 BR „Nano, submikro- und mikrostrukturierte Fasern“ verschiedene Materialsysteme untersucht: das am Markt in großen Mengen verfügbare technische Polyester (PET - aromatischer Polyester), das im medizinischen Bereich häufig verwendete Polylactid Acid (PLA - aliphatischer Polyester) und ein High Density-Polyethylen (HDPE – Polyolefin). Basis für die Herstellung der strukturierten Fasern war eine Verfahrensentwicklung des Bikomponenten (Biko)-Schmelzspinnens. Kernpunkt dieser Entwicklung ist der temporäre Einsatz von wasserlöslichem Polyvinylalkohol (PVOH) als strukturformende Mantelkomponente im Fadenbildungsprozess. Eine anschließende Entfernung der strukturformenden Mantelkomponente entweder auf Garnebene oder auf Textilebene erzeugt dann die strukturierten Faseroberflächen im nano- (bis 0,1 μm), submikro- (0,1 ̶ 1 μm) und mikroskaligen (1 ̶ 2 μm) Bereich. Jeder dazu notwendige Entwicklungsschritt wurde von methodischen Material- und Prozesscharakterisierungen sowie gängigen physikalischen und chemischen Analysen begleitet, z.B. Untersuchungen der thermischen Eigenschaften des PVOH, der rheologischen Eigenschaften der Blend/PVOH-Mischungen sowie des Löslichkeitsverhaltens des PVOH aus dem Mantel der Biko-Fasern.

Erzielte Ergebnisse
Untersuchung der Schmelzspinnbarkeit von Polymer-PVOH-blends

Besondere Kernaufgaben der gesamten Verfahrensentwicklung war die Identifizierung prozesstechnisch geeigneter Materialpaarungen zur Herstellung von Blend-Formulierungen für die Vorlage im Schmelzspinnprozess. Die Ableitung von Vorzugsformulierungen für das Schmelzspinnen erfolgte im Projekt anhand der physikalischen und rheologischen Eigenschaften der jeweiligen Polymer-PVOH-Blend-Formulierungen. Zur Darstellung der Schmelzspinnbarkeit wurden weiterhin die thermische Stabilität und das Degradationsverhalten verschiedener wasserlöslicher PVOH sowie der Compoundpolymere (PET, PLA bzw. PE) mittels thermogravimetrischer Analyse (TGA) bestimmt. Die ausgewählten Compoundpolymere zeigen eine Zersetzung unter Schutzgasatmosphäre erst bei Temperaturen von weit über 300 °C, wobei es eine zentrale Abbaustufe gibt (VGL: Abbildung 1, links). Die untersuchten PVOH-Typen weisen dagegen verschiedene Abbaustufen und Zersetzungsbereiche mit ersten auftretenden Abbaureaktionen ab 100 °C auf (vgl. Abbildung 1, links). Die Kristallisations- und Schmelztemperaturen sowie das Fenster der Verarbeitungstemperaturen wurden mittels dynamischer Differenzkalorimetrie (DSC) bestimmt. Besonderes Augenmerk bei der rheologischen Charakterisierung der PVOH-Materialien war die Identifikation zum jeweiligen Compoundpolymer sowie zu prozesstypischen Anforderungen (z.B. Extrusionsverhalten, Spinndüsendynamik) passender Viskositäten.

Abbildung 1

Abbildung 1: Ergebnisse der TGA Untersuchungen - Massenänderung in Abhängigkeit von Temperatur und Zeit unter Schutzgasatmosphäre (N2)



Erspinnung der nano-, submikro- und mikrostrukturierter Fasern
Die Erspinnung der grundlegend untersuchten Polymer (PET, PLA und PE-PVOH)-Blends zu Biko-Multifilamentgarnen erfolgte mittels der am ITM vorhandenen Biko-Schmelzspinnanlage. Die dafür notwendigen experimentellen Arbeiten zur Herstellung von Biko-Fasern durch Evaluierung verschiedener Spinnprozessparameter wurde systematisch umgesetzt, um ein tiefgründiges Verständnis für die Wechselwirkungen zwischen Garneigenschaften und Prozessparametern aufzubauen. Bei der Erspinnung wurden die Anordnungen Kern-Mantel- bzw. orange pie-Geometrie untersucht (Abbildung 2). Die prozessbegleitenden systematischen Untersuchungen umfassten die Charakterisierung der mechanischen und textil-physikalischen Eigenschaften. Aus den analytischen Untersuchungen und der Spinnprozessentwicklung wurde ein Spinnkonzept für die Erspinnung der Biko-Präkursorfasern für neuartige nano-, submikro- und mikroskalige strukturierte Fasermaterialien erstellt.



Abbildung 2

Abbildung 2: Ausgewählte Düsengeometrien a) core-shell aus PET und PET/PVOH, b) orange-pie aus PET und PET/PVOH, c) core-shell aus PLA und PLA/PVOH, b) orange-pie aus PLA und PLA/PVOH



Verfahrensentwicklung zum Herauslösen der strukturbildenden Stützkomponente (PVOH)
Zur Erzeugung der Oberflächenstrukturierung erfolgte die Entwicklung eines industrienahen Verfahrens zum Herauslösen der strukturbildenden Stützkomponente (PVOH) aus dem Fasermantel. Erforscht wurde das Herauslösen der Stützkomponenten aus den Biko-Fasern nach dem Verstrecken bzw. nach der textilen Flächenbildung. Ein kontinuierliches Lösen des PVOH im Spinnprozess war aufgrund des Unterschieds zwischen Fadenlaufgeschwindigkeit (≥ 100 m/min) notwendiger Lösezeit von PVOH (≥ 180 s, vgl. Abbildung 1) nicht umsetzbar.

Abbildung 3

Abbildung 3: Löseeigenschaften der PVOH-Typen in Wasser unter Raumtemperatur und leichter Strömung



Besondere Aufmerksamkeit galt der Ermittlung relevanter Prozessparameter, wie Lösezeit und -temperatur, sowie der Auswahl des Lösungsmittels auf das Löseverhalten von PVOH, was in in zwei Entwicklungsstufen erfolgte: 1. Stufe - diskontinuierliches Herauslösen im Labormaßstab und 2. Stufe diskontinuierliche Löseversuche in einem Rolle-zu-Rolle-Prozess. Die Bewertung der Oberflächenstrukturierung erfolgte anhand von Lichtmikroskopie- und Rasterelektronenmikroskopie-(REM)Aufnahmen (Abbildung 4). Das entwickelte Verfahren zum gezielten Herauslösen von PVOH aus einem Multifilamentgarn ermöglichte die Erzeugung einer strukturierten Oberfläche. Die Optimierung der Prozessparameter sowie die praktische Umsetzbarkeit in einem kontinuierlichen Produktionsprozess sind die entscheidenden nächsten Schritte für die industrielle Anwendbarkeit dieser vielversprechenden Technologie.

Abbildung 4

Abbildung 4: REM-Aufnahmen  Einzelfilamenten der Biko-Filamentgarne: (links) vor dem Herauslösen des PVOH aus der Mantelkomponente, (rechts) nach dem Herauslösen des PVOH aus der Mantelkomponente



Textiltechnische Verarbeitung der nano-, submikro- und mikrostrukturierten Fasern
Die Beurteilung des Webverhaltens der ersponnenen Biko-Fasern erfolgte mittels Webversuchen auf einer Spulenschützen-Bandwebmaschine SL 150 (MAGEBA TEXTILMASCHINEN GMBH & CO. KG). Dabei wurde ein Standard-Polyestergarn als Kettfaden (16 Fäden/cm/Lage) eingesetzt. Das Biko-Garn wurde mittels eines Spulenschützen in Schussrichtung (7 Fäden/cm/Lage) eingebracht (vgl. Abbildung 5, links). Erfolgreich umgesetzt wurde in einem störungsfreien Webprozess ein zweilagiges, schlauchförmiges Gewebe mit Köperbindung in der oberen und Atlasbindung in der unteren Lage. Die Flächengebilde wurden mikroskopisch auf Filamentbrüche oder Fadenschädigung untersucht.

Abbildung 5

Abbildung 5: Textiltechnische Verarbeitung der Biko-Garne im Webprozess auf einer Spulenschützen-Bandwebmaschine (links); Zweilagiges, schlauchförmiges Gewebe aus Biko-Garn im Schussfaden und einem Polyestergarn in Kettfadenrichtung (rechts)



Zusammenfassung
Das Hauptziel des IGF Projektes 21411 BR war die gezielte und reproduzierbare Oberflächenstrukturierung von Fasern während der Herstellung von Multifilamentgarnen. Dazu erfolgte die Entwicklung eines Verfahrens zur Herstellung von Bikomponentengarnen aus einem Grundpolymer und einer wasserlöslichen, strukturbildenden PVOH-Mantelkomponente. Durch das Herauslösen der Mantelkomponente in einem weiteren Prozessschritt werden dann nano-, submikro- und mikrostrukturierte Oberflächen erzeugt. Durch diese Verfahrensentwicklung sind nun erstmalig oberflächenstrukturierte Fasern herstellbar, die mit konventionellen Verfahren zur Oberflächenfunktionalisierung bisher nicht möglich waren. Der dazu notwendige Spinnprozess inkl. grundlegende Prozessparameter wurden im Projekt im Technikumsmaßstab erarbeitet. Die Nutzbarkeit der Ergebnisse wurde durch die erfolgreiche Erspinnung von Multifilamentgarnen mit strukturierten Faseroberflächen auf einer Pilot-Biko-Schmelzspinnanlage gezeigt. Die textiltechnische Verarbeitbarkeit der erzeugten Biko-Multifilamentgarnen erfolgte mit der erfolgreichen Umsetzung textiltechnischer Demonstratoren in Webversuchen.



Danksagung
Das IGF-Vorhaben 21411 BR der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Wir danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel. Darüber hinaus möchten wir den Mitgliedern des Projektbegleitenden Ausschusses für ihre Unterstützung während der Projektbearbeitung danken.



AutorInnen: Frankenbach, Leopold Alexander Lukoschek, Stephanie Kruppke, Iris Cherif, Chokri

Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik, TU Dresden

multifilament yarns Oberflächenstruktur

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM

28.09.2023

ENTWICKLUNG UND VALIDIERUNG EINES SYSTEMS ZUR KABELLOSEN DATEN- UND ENERGIEÜBERTRAGUNG ZWISCHEN SMART TEXTILES UND HAUTSENSOREN

Sensorik Smart Textiles Medizin

Zusammenfassung

Die Wahl der NFC-Technologie für die kabellose Energie- und Datenübertragung im Rahmen dieser Arbeit ist vielversprechend. Die geringe Reichweite der Technologie stellt für die körper-nahe Benutzung keine Einschränkung dar. Die Integration von NFC-Antennen in Textilien ist viel-versprechend und verbessert die Anwendbarkeit sowie den Tragekomfort. Dieser Ansatz dient als Grundlage für innovative Anwendungen in den Bereichen Sport und Medizin. Im Sport können Hautsensoren dazu beitragen, die Leistung und den Trainingsfortschritt zu überwachen, während in der Medizin nicht-invasive oder minimalinvasive Langzeitmessungen ermöglicht werden kön-nen. Dies weist auf die breite Anwendungsfähigkeit der entwickelten Technologie hin

Bericht

Abstract
Zum aktuellen Stand der Technik existiert keine Lösung für die Interaktion zwischen Hautsenso-ren zur Überwachung von Vitalparametern und Smart Textiles. Im Rahmen dieser Arbeit wird ein System entwickelt, welches die kabellose Daten- und Energieübertragung zwischen Sensoren und Textilien ermöglicht.
Hautsensoren ermöglichen in Bereichen wie Medizin und Sport eine nicht- oder minimalinvasive Überwachung von Vitalparametern wie Herzschlag, Atemfrequenz, Blutzucker oder Sauer-stoffsättigung des Bluts. Zur Maximierung des Tragekomfort wird eine Lösung mit passiven Haut-sensoren angestrebt, die mithilfe eines Smart Textiles mit Energie versorgt werden und welches die Daten der Sensoren ausliest.
Hiefür bietet sich NFC als Übertragungsstandard an, da NFC einen zeitgleichen Austausch von Energie und Daten ermöglicht. Mittels eines NFC-Tags mit integrierten Sensoren wird der Haut-sensor simuliert. Um die Grenzen der Lösung festlegen zu können wird der Einfluss verschiede-ner Parameter auf die Energieübertragung zwischen NFC-Antennen untersucht. Die untersuch-ten Parameter sind der Abstand zwischen NFC-Antenne und NFC-Tag, die relative Verschiebung zwischen NFC-Antenne und NFC-Tag, die Krümmung der NFC-Antenne, der Einfluss von Texti-lien zwischen NFC-Antenne und NFC-Tag sowie der Einfluss verschiedener Materialien und Ge-ometrien für gestickte NFC-Antennen.


Einleitung
Smart Textiles erlauben es auf verschiedene Arten zusätzliche Funktionen in Bekleidung oder andere Textilien zu integrieren. Soll ein elektrischer Schaltkreis auf oder in ein Textil integriert werden, bestehen verschiedene Möglichkeiten. Neben dem Drucken mit leitfähigen Tinten und dem Einbringen von leitfähigen Garnen mittels Weben und Stricken, bietet das Sticken ein hohes Maß an Designfreiheit und einer gegeben Waschbarkeit bei der Wahl von geeigneten leitfähigen Garnen. [1] Die textile Integration erlaubt außerdem einen nahezu uneingeschränkten Tragekomfort.
Bei der Wahl der Technologie für eine kabellose Datenübertragung ist besonders auf den Ener-gieverbrauch zu achten. NFC weist einen sehr niedrigen Energieverbrauch auf [2] und ermöglicht einen zeitgleichen Energie- und Datenaustausch. Die spiralförmige, flache Geometrie von NFC-Antennen, ermöglichen die Energieübertragung mittels Induktion [3]. Aufgrund der Antennenge-ometrie lassen sich NFC-Antennen mit leitfähigen Garnen auf Textilien aufsticken.


Experimenteller Teil
Um die Grenzen der Energieübertragung zwischen zwei NFC-Antennen zu untersuchen, wird der Einfluss verschiedener Faktoren auf die induzierte Spannung in einem NFC-Tag untersucht. Die untersuchten Faktoren sind der Abstand, die Verschiebung, die Krümmung und zwischen den Antennen befindliche Textilien. Dadurch werden verschiedene Situationen des Tragens von einem Bekleidungsstück mit einer textilen Antenne untersucht. Die verwendeten Versuchsvorrichtungen  werden mittels 3D-Druck hergestellt, siehe Abbildung 1.


Abbildung 1: Versuchsaufbau für Messungen des Einflusses des Abstands, der Geometrie, der Verschiebung und der Krümmung zwischen NFC-Antenne und NFC-Tag. Quelle: ITA


Neben den Versuchen zu den bereits beschrieben Parametern des Systems werden verschiedene textile NFC-Antennen gefertigt und bewertet. Dabei kommen selektierte Geometrien aus verschiedenen Literaturquellen [4], [5], [6] und Materialkombinationen zum Einsatz. Die Geometrien unterscheiden sich in der Anzahl der Windungen, dem Windungsabstand und dem Durchmesser der Antenne. Die untersuchten Materialkombinationen sind (A) Shieldex und Madeira HC 40, (B) Polyester und Shieldex und (C) Polyester und Kupferlackdraht. Anhand der gestickten Antenne können Aussagen über die Materialien und Geometrien getroffen werden. Zudem werden die Widerstände sowohl von den textilen Antennen als auch gekauften NFC-Antennen gemessen.
Die verschiedenen Geometrien sind in Abbildung 2 dargestellt.

Abbildung 2: Antennengeometrien. Quelle: ITA


Mit den Erkenntnissen der praktischen Versuche wird ein Demonstrator in Form eines langärmligen Oberteils hergestellt. Zur vereinfachten Herstellung wird die Antenne und zwei Leiterbahnen auf ein Textil gestickt und nachträglich auf den Ärmel des Oberteils aufgeklebt. Zusätzlich wird der Ärmel mit einer Tasche versehen, in die ein NFC-Leser platziert werden kann. Der NFC-Leser erlaubt ein Auslesen der Sensoren des NFC-Tags und die zeitgleiche Energieversorgung. Der Demonstrator ist mit Detailaufnahmen in Abbildung 3 zu sehen.

Abbildung 3: Demonstrator mit Detailaufnahmen. Quelle: ITA


Ergebnisse
In den Versuchen zu den Antennen konnte gezeigt werden, dass der Einfluss der untersuchten Krümmung auf Energieübertragung lediglich gering ist (> 5 %). Steigende Abstände und relative Verschiebungen hingegen führen zu einer Abnahme der induzierten Spannung im NFC-Tag. Insbesondere die Verschiebung schränkt die Anwendung ein. Bereits bei einer Verschiebung von etwa 2,5 cm beträgt die induzierte Spannung nur noch die Hälfte des Werts ohne Verschiebung (siehe Abbildung 4). In einem Endprodukt muss demnach eine möglichst genaue Positionierung über dem Hautsensor gewährleistet werden.

Abbildung 4: Messergebnis Verschiebung. Quelle: ITA


Bei der Wahl der Materialien hat sich die Materialkombination (A) mit Shieldex und Madeira HC 40 am zuverlässigsten gezeigt. Verglichen mit (B) ist (A) weniger fehleranfällig, da ein Riss eines Garns nicht zwangsläufig zu einem Trennen des Schaltkreises führt. Kupferlackdraht ist neben der Anfälligkeit bei Biegung zu brechen, aufgrund der erschwerten Kontaktierung nachteilig. Au-ßerdem ist bei der Entwicklung von Geometrien auf einen definierten Windungsabstand zu ach-ten, um Kurzschlüsse innerhalb der Antenne zu vermeiden. Es ist jedoch anzumerken, dass die gestickten Antennen im Vergleich zur verwendeten kommerziellen Antenne einen etwa um den Faktor 30 höherer Widerstand aufweisen.


Diskussion
Im Rahmen der durchgeführten Versuche hinsichtlich der untersuchten Parameter Abstand, Krümmung, Verschiebung sowie Geometrie konnte bei allen Parametern ein Einfluss erkannt werden. Dieser ist für die Parameter Abstand sowie Verschiebung besonders ausgeprägt. Dies zeigt sich unter anderem durch eine Halbierung der induzierten Spannung ab einer Verschie-bung von 2,5 cm. Im Rahmen von weiterführenden Versuchen soll in einem nächsten Schritt nun genauere Untersuchung und Weiterentwicklung von textilen NFC-Antennen durchgeführt werden, um eine energiesparende Umsetzung zu ermöglichen. Für die Übertragung der aktuel-len Ergebnisse in ein realistisches Szenario muss für die Entwicklung von Endprodukten eine genaue Positionierung der Antennen realisiert werden. Zusätzlich ist für ein Endprodukt eine textilbezogene Umsetzung des NFC-Lesers und seiner Energieversorgung anzustreben.

Danksagung
Wir danken dem Bundesministerium für Wirtschaft und Klimaschutz und der AIF-Forschungsge-meinschaft für die Förderung des IGF-Projektes Nr. 351EN/1.


Literaturliste
[1] Tao, X.: Handbook of Smart Textiles, Springer Singapore, 2015
[2] Gupta, D.; Khanna, A.; Hassanien, A. E.; Anand, S.; Jaiswal, A. (Hrsg.): International Conference on Innovative Computing and Communications, Springer Nature Singapore, 2023
[3] Lathiya, P.; Wang, J.: Near-Field Communications (NFC) for Wireless Power Transfer (WPT): An Overview In Zellagui, M.: Wireless Power Transfer – Recent Development, Applications and New Perspectives: IntechOpen, 2021
[4] Jiang, Y. T.; Xu, L. L.; Pan, K. W.; Leng, T.; Li, Y.; Danoon, L.; Hu, Z. R.: e-Textile embroidered wearable near-field communication RFID antennas. IET MICROWAVES ANTENNAS & PROPAGATION. 13, S. 99–104, 2019
[5] Del-Rio-Ruiz, R.; Lopez-Garde, J. M.; Macon, J. L.; Rogier, H.; IEEE: Design and Performance Analysis of a Purely Textile Spiral Antenna for On-Body NFC Applications, 2017
[6] Lin, R.; Kim, H.-J.; Achavananthadith, S.; Kurt, S. A.; Tan, S. C. C.; Yao, H.; Tee, B. C. K.; Lee, J. K. W.; Ho, J. S.: Wireless battery-free body sensor networks using near-field-enabled clothing, NATURE COMMUNICATIONS. 11, S. 444, 2020

AutorInnen: Robin Oberlé1 Autor, David Scheithe1 Autor, Aaron Leiting1 Autor, Tobias Lauwigi1 Co-Autor

1 RWTH Aachen – Institut für Textiltechnik der RWTH Aachen University (Germany)

Arbeitsgruppenleiter: Akram Idrissi– Institut für Textiltechnik der RWTH Aachen University (Germany)

E-Tattoo NFC MedTec SportTec

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

25.08.2023

Wärmebehandlung von Magnesium-Stents zur Erhöhung der maximalen Radialkraft

Technische Textilien Medizin Tests

Zusammenfassung

Die Chronisch Venöse Insuffizienz (CVI) stellt ein anhaltendes venöses Stauungssyndrom dar, das aufgrund diverser pathologischer Abweichungen im Venensystem mit graduell fortschreitendem Verlauf entsteht. Das Ziel des BioV²alve-Projektes ist die biologische Rekonstruktion der Venenklappenfunktion durch ein biohybrides, textil-bewehrtes, minimal-invasiv implantierbares Device. Die Verwendung einer biodegradierbaren magnesiumbasierten Stentstruktur, welche sich nach erfolgter Einheilung der Venenklappe in das Umgebungsgewebe auflöst, ermöglicht eine schonende Therapie mit geringer dauerhafter Materialeinbringung in den Körper. Im Rahmen der Stententwicklung wurde der Einfluss der Wärmebehandlung nach dem Flechtprozess auf die maximale Radialkraft untersucht. Es wurde gezeigt, dass eine Ausscheidungshärtung des Magnesiums bei einer Temperatur von 225 °C und einer Dauer von 34 h eine Steigerung der Radialkraft ermöglicht.

Bericht

1.  Einleitung

Die Chronisch Venöse Insuffizienz (CVI) stellt ein anhaltendes venöses Stauungssyndrom dar, das aufgrund diverser pathologischer Abweichungen im Venensystem mit graduell fortschreitendem Verlauf entsteht. Im Rahmen der Definition von CVI manifestieren sich Beinödeme, die zunächst über Nacht spontan rückgängig gemacht werden können, jedoch unbehandelt persistieren können [2,4,5].

Die Pathogenese der Erkrankung resultiert aus einer Insuffizienz der Venenklappen. Diese Defizienz der Klappen kann auf angeborene Fehlbildungen, strukturelle Schwäche oder abnormale, expandierbare Venenwände infolge anderer Pathologien wie Adipositas, langanhaltendes Stehen oder Sitzen zurückzuführen sein. Hieraus resultiert venöser Rückfluss, Behinderung des Blutflusses, Stauung und erhöhter Druck in den distalen Venenabschnitten. [1,4,6]

Die Therapie der CVI gliedert sich in konservative und invasive Maßnahmen. Die Wahl der Behandlungsstrategie hängt von der Anatomie und dem Stadium der Krankheit ab, wobei oft eine Kombination beider Ansätze empfohlen wird. Konservative Behandlungsoptionen umfassen allgemeine Maßnahmen, Kompressionstherapie, physikalische Entstauungstechniken sowie medikamentöse Therapien. Jedoch existieren Einschränkungen bezüglich der Effektivität konservativer Ansätze in bestimmten Kontexten, wie bei älteren Patienten mit multiplen Komorbiditäten. Die invasiven Verfahren fokussieren sich auf die Entfernung oder Verödung defizienter Venen oder die Isolierung der Refluxquelle vom restlichen Venensystem, wodurch das Blut ausschließlich durch gesunde Venen zirkuliert. Diese Maßnahmen führen zu signifikanter Symptomreduktion, Steigerung der Lebensqualität und Prävention von Folgeschäden. [3,5]

Das Ziel des BioV²alve-Projektes ist die biologische Rekonstruktion der Venenklappenfunktion durch ein biohybrides, textilbewehrtes, minimal-invasiv implantierbares Device. Die Trägerstruktur für die künstliche Venenklappe bildet ein degradierbarer, geflochtener Magnesiumstent. Dieser dient zur initialen Verankerung der Klappenstruktur in der Vene. Das Design des Stents wird bezüglich der Radialkraft optimiert um eine ausreichende Verbindung zwischen der Klappenstruktur und der Venenwand zu gewährleisten. Darüber hinaus wird das Migrationsrisiko des Implantates vermindert. Weitere Aspekte des Stentdesigns konzentrieren sich auf die ausreichende Flexibilität zur Anpassung an die Anatomie der Venenwand sowie der Sicherstellung von Knickresistenz. Die Klappenstruktur des Implantates wird der Anatomie der nativen Venenklappe nachempfunden. Eine gewirkte Netzstruktur bildet die textile Verstärkung der Klappe. Durch gezielte Nahtpunkte wird die Klappenstruktur am Stent verankert. Das Textil wird im BioV²alve Projekt mit einer Hydrogelbeschichtung kombiniert.

Das Ziel der Studie ist die Untersuchung des Einflusses der Wärmebehandlung der Stents auf die Radialkraft. Hierzu werden zwei verschiedene Wärmebehandlungen aus der Literatur verwendet.

2.  Material und Methoden

Stentherstellung

Die Stents werden mittels Einfadenflechten hergestellt. Hierbei wird Magnesium Draht der Legierung WE43 der Firma Meotec GmbH, Aachen, Deutschland mit einer Drahtstärke von 300 µm verwendet. Die Maße der Stents sind l = 25 mm und d = 12 mm.

Wärmebehandlung der Stents

Drei Temperatur-Dauer-Kombinationen werden auf jeweils drei Stents verwendet. Nach den Wärmebehandlungen wird bei allen Stents die Radialkraft getestet.

s. Tabelle 1: Temperatur und Dauer der Wärmebehandlungen

Radialkrafttestung

Zur Bestimmung der Radialkraft der Stents wird der Radialkrafttester TTR2 der Firma Blockwise Engineering LLC, Tempe, USA verwendet. Die Messungen erfolgen in Anlehnung an Teil 2 der DIN EN ISO 25539 und die ASTM Richtlinie F3067 – 14. Pro Parameterkombination werden drei Proben geprüft.

s. Tabelle 2:   Prüfparameter der Radialkraftprüfung

3. Ergebnisse

Die maximale Radialkraft wird genutzt, um die unterschiedlichen Wärmebehandlungen miteinander zu vergleichen. Pro Kombination der Prozessparameter wird die maximale Radialkraft von drei Proben ermittelt. Die Mittelwerte mit Standardabweichung aus den jeweils drei Proben wurden in Abbildung 1 aufgetragen. Der Referenzstent hat eine Radialkraft von 16,5 N ± 0,7 N und weist somit die niedrigste maximale Radialkraft auf. Die Wärmebehandlung mit 210 °C für 8 h führt zu einer Steigerung der maximalen Radialkraft auf 19,8 N ± 0,7 N.  Die Parameterkombination 225 °C mit 34 h weist mit 23,2 ± 0,8 N den höchsten Wert der maximalen Radialkraft. Dies entspricht einer Steigerung von 40 % gegenüber der Referenz ohne Wärmebehandlung.

s. Abbildung 1:   Maximale Radialkraft der Stents (Mittelwert und Standardabweichung)

s. Abbildung 2: Exemplarische Hysteresschleifen der Radialkraftmessung mit drei Zyklen eines Stents mit der Wärmebehandlung 225 °C und 34 h

4.  Zusammenfassung

Die Chronisch Venöse Insuffizienz (CVI) stellt ein anhaltendes venöses Stauungssyndrom dar, das aufgrund diverser pathologischer Abweichungen im Venensystem mit graduell fortschreitendem Verlauf entsteht. Das Ziel des BioV²alve-Projektes ist die biologische Rekonstruktion der Venenklappenfunktion durch ein biohybrides, textil-bewehrtes, minimal-invasiv implantierbares Device. Die Verwendung einer biodegradierbaren magnesiumbasierten Stentstruktur, welche sich nach erfolgter Einheilung der Venenklappe in das Umgebungsgewebe auflöst, ermöglicht eine schonende Therapie mit geringer dauerhafter Materialeinbringung in den Körper. Im Rahmen der Stententwicklung wurde der Einfluss der Wärmebehandlung nach dem Flechtprozess auf die maximale Radialkraft untersucht. Es wurde gezeigt, dass eine Ausscheidungshärtung des Magnesiums bei einer Temperatur von 225 °C und einer Dauer von 34 h eine Steigerung der Radialkraft ermöglicht.

5.  Danksagung

Das Projekt „BioV²alve“ (EFRE-0801315) wurde durch den Europäischen Fond für Regionale Entwicklung Nordrhein-Westfalen (EFRE.NRW) gefördert.

6.  Quellen

1.              Douketis, J.:  Chronisch Venöse Insuffizienz und Postthrombotisches Syndrom. Kenilworth 2016, URL: https://www.msdmanuals.com/de-de/profi/herz-kreislauf-krankheiten/periphere-venenerkrankungen/chronisch-venöse-insuffizienz-und-postthrombotisches-syndrom, Zugriff am 04.11.2019

2.              Ludwig, M.: Repetitorium für die Facharztprüfung Innere Medizin.
2. Aufl. Elsevier, München, Deutschland 2017

3.              Pannier F., Noppeney, T., Breu, F., et al.: S2k - Leitlinie Diagnostik und Therapie der Varikose, 03/2019

4.              Rabe, E., Gerlach, H.-E.: Praktische Phlebologie.
2. vollst. überarb. Aufl. THIEME, Stuttgart 2006

5.              Santler, B., Goerge, T.: Die chronische venöse Insuffizienz - Eine Zusammenfassung der Pathophysiologie, Diagnostik und Therapie. Journal der Deutschen Dermatologischen Gesellschaft 2017; 15 (5): 538–557

6.              Weber, B., Robert, J., Ksiazek, A., et al.:  Living-Engineered Valves for Transcatheter Venous Valve Repair. Tissue engineering Part C Methods 2014; 20 (6): 451–463

7.              Li, H.; Lv, F.; Liang, X.; Qi, Y.; Zhu, Z.; Zhang, K.:Effect of heat treatment on microstructures and mechanical properties of a cast Mg-Y-Nd-Zr alloy, Materials Science & Engineering A 667 (2016), S. 409-416

8.              Mengucci, P.; Barucca, G.; Riontino, G.; Lussana, D.; Massazza, M.; Ferragut, R.; Hassan Aly, E.: Structure evolution of a WE43 Mg alloy submitted to different thermal treatments, Materials Science and Engineering A 479 (2008), S. 37-44

AutorInnen: Caroline Emonts Ren Pan Thomas Gries

Institut für Textiltechnik der RWTH Aachen, Otto-Blumenthal-Str. 1, 52074 Aachen

Stents Implantat Geflecht

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

19.07.2023

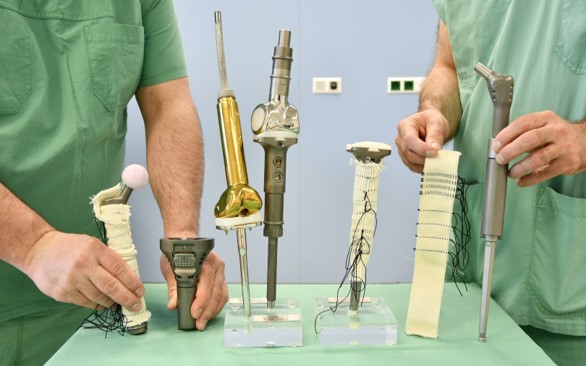

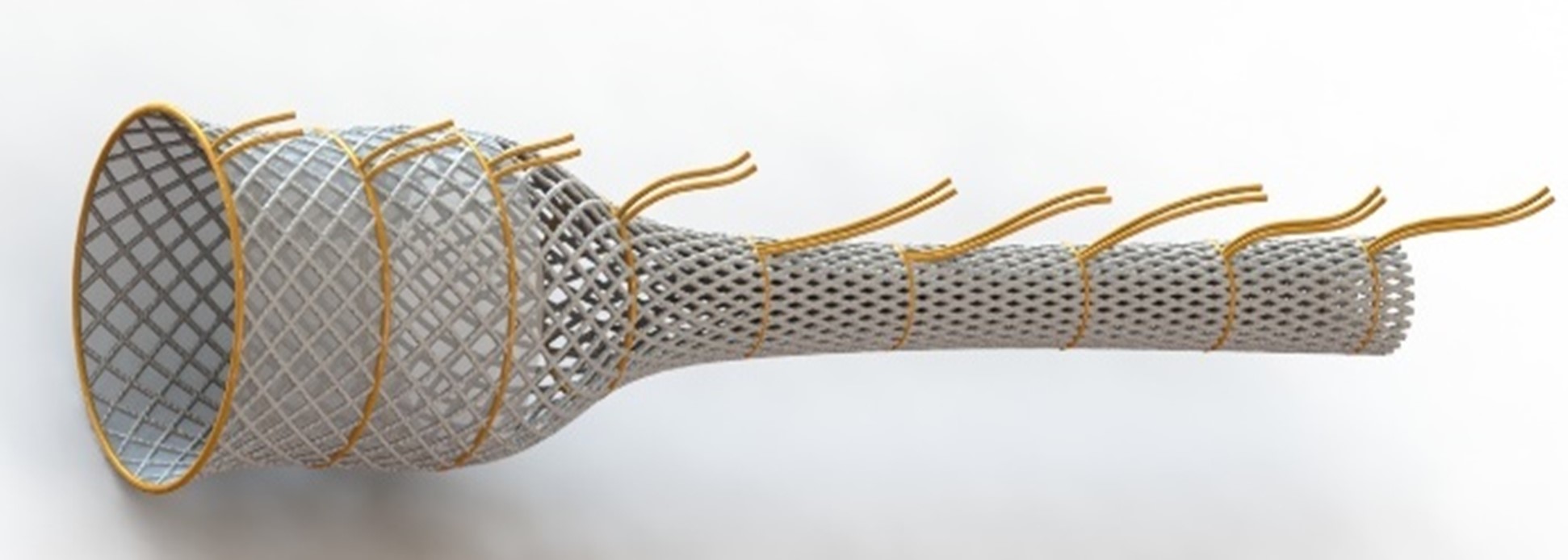

Magnesium als Textil: Potenziale textiler Mg-Implantate

Gewebe Gestricke & Gewirke Medizin Tests

Zusammenfassung

Implantate werden eingesetzt, um Körperfunktionen wiederherzustellen oder zu unterstützen. Stentimplantate werden beispielsweise implantiert, um Blutgefäße oder Organe zu öffnen oder zu stabilisieren. Insbesondere bei direktem Blutkontakt, aber auch in nicht-vaskulären Anwendungsbereichen verursachen dauerhaft im Patienten verbleibende Fremdkörper Langzeitkomplikationen und sorgen für eine erhöhte Patientenbelastung. Die zentralen Defizite sind Entzündungsreaktionen, notwendige Revisions- oder Entnahmeoperationen, Stress-Shielding (Gewebeveränderung aufgrund mechanischer Einflüsse), Lockerung und Migration aufgrund des Wachstums des Patienten und erhebliche Einschränkungen diagnostischer Verfahren wie Röntgen und CT-Scans durch die Verursachung von Bildartefakten. Aus den genannten Gründen wird seit einigen Jahren bereits an degradierbaren Implantatmaterialien geforscht. Magnesium hat sich dabei aufgrund seiner mechanischen Eigenschaften als vielversprechend erwiesen. Während Fertigungsverfahren wie Gießen oder Schneiden von Magnesium bereits gut erforscht sind, besteht wenig veröffentlichtes Wissen über die Entwicklung Mg-Draht basierter, textiler Strukturen. In dieser Studie wird die Möglichkeit der Verarbeitbarkeit von Magnesiumdraht in textilen Fertigungsverfahren aufgezeigt und am Beispiel von Stentimplantaten relevante Stell- und Zielgrößen validiert. Es kann gezeigt werden, das Magnesium textil verarbeitbar ist und sich anhand von Mg-Draht für die medizinische Anwendung geeignete textile Strukturen erzeugen lassen.

Bericht

Abstract: Implantate werden eingesetzt, um Körperfunktionen wiederherzustellen oder zu unterstützen. Stentimplantate werden beispielsweise implantiert, um Blutgefäße oder Organe zu öffnen oder zu stabilisieren. Insbesondere bei direktem Blutkontakt, aber auch in nicht-vaskulären Anwendungsbereichen verursachen dauerhaft im Patienten verbleibende Fremdkörper Langzeitkomplikationen und sorgen für eine erhöhte Patientenbelastung. Die zentralen Defizite sind Entzündungsreaktionen, notwendige Revisions- oder Entnahmeoperationen, Stress-Shielding (Gewebeveränderung aufgrund mechanischer Einflüsse), Lockerung und Migration aufgrund des Wachstums des Patienten und erhebliche Einschränkungen diagnostischer Verfahren wie Röntgen und CT-Scans durch die Verursachung von Bildartefakten. Aus den genannten Gründen wird seit einigen Jahren bereits an degradierbaren Implantatmaterialien geforscht. Magnesium hat sich dabei aufgrund seiner mechanischen Eigenschaften als vielversprechend erwiesen. Während Fertigungsverfahren wie Gießen oder Schneiden von Magnesium bereits gut erforscht sind, besteht wenig veröffentlichtes Wissen über die Entwicklung Mg-Draht basierter, textiler Strukturen. In dieser Studie wird die Möglichkeit der Verarbeitbarkeit von Magnesiumdraht in textilen Fertigungsverfahren aufgezeigt und am Beispiel von Stentimplantaten relevante Stell- und Zielgrößen validiert. Es kann gezeigt werden, das Magnesium textil verarbeitbar ist und sich anhand von Mg-Draht für die medizinische Anwendung geeignete textile Strukturen erzeugen lassen.

  1. Einleitung

Die Food and Drug Administration (FDA), die Aufsichtsbehörde für Lebensmittel und Arzneimittel in den USA, einem der größten Medizintechnikmärkte der Welt, definiert Implantate als Produkte, die an oder unter der Körperoberfläche implantiert werden, um Medikamente abzugeben, Körperfunktionen zu überwachen oder Organe und Gewebe zu unterstützen. Beispiele sind Stentimplantate, Knochenschrauben/-platten sowie Herzschrittmacher und Defibrillatoren. [FDA19] Die Fallzahlen der Implantationen in Deutschland verdeutlichen, dass es zwei große Anwendungsbereiche für Implantate gibt. Sieht man von Zahnimplantaten ab, werden die meisten Implantate im Bereich des Skelettsystems eingesetzt. Im Jahr 2017 wurden 238.000 Hüftgelenke, 191.000 Kniegelenke und 26.000 Endoprothesen in Extremitäten implantiert. An zweiter Stelle stehen Stentimplantate mit 138.000 Implantaten in Gefäßen und Organen. [Bra18]

Die aktuell überwiegend verwendeten Implantatmaterialien können in Metalle, Polymere und Keramiken unterteilt werden. Metalle wie rostfreier Stahl werden verwendet, wenn eine hohe Festigkeit erforderlich ist, während Nickel-Titan-Legierungen eingesetzt werden, wenn ein elastisches Strukturverhalten erforderlich ist. Im Bereich der Polymere werden verschiedene Kunststoffe verwendet, von Polyethylen für hohe Abriebfestigkeit bis zu Polytetrafluorethylen (PTFE) für besonders geringe Reibung. Keramische Werkstoffe werden vor allem als Hüftgelenkkugeln, Knochenersatzmaterial und in der Zahnmedizin verwendet, darunter Aluminium und Zirkonoxid. [SSA+15; Psc20]

Diese beständigen Implantatmaterialien bringen allerdings entscheidende Nachteile mit sich. Die fünf am häufigsten genannten Defizite sind im Folgenden zusammengefasst:

  1. Ein zentrales Defizit ist das Risiko von Entzündungsreaktionen, wie z. B. beim Einsatz von Stentimplantaten. Stents werden eingesetzt, um verengte Gefäße wieder zu öffnen oder offen zu halten. Wenn ein Stent über einen längeren Zeitraum von mehreren Jahren im Körper verbleibt, kann es aufgrund mechanischer und biochemischer Reizungen zu Entzündungsreaktionen (Inflammation) kommen. Diese führt zur Bildung von Narbengewebe, welches den Stent überwuchern kann, wodurch das betroffene Gefäß wieder verschlossen wird (Restenose). [OTO+21]
  2. Ein weiterer Nachteil sind die notwendigen Revisions- oder Entnahmeoperationen für vorübergehend benötigte Implantate. In diesem Zusammenhang sind die häufig erforderlichen Medikamente zur Verringerung von Fremdkörperreaktionen und ihre Nebenwirkungen eine zusätzliche Belastung der Patienten. Dies und der zusätzliche Eingriff führt zu erhöhter Belastungen des Patienten, höheren Kosten und operationsbedingten Risiken wie bspw. Infektionen. [WXH+20]
  3. Stress Shielding ist ein Defizit permanenter Implantate, welches insbesondere in der Orthopädie auftritt. Dieser Effekt hängt mit den mechanischen Eigenschaften der verwendeten Implantatmaterialien zusammen, insbesondere mit der Festigkeit und dem elastischen Verhalten. Die heute verwendeten Materialien haben in der Regel eine höhere Zugfestigkeit und ein höheres Elastizitätsmodul als der umgebende Knochen. Dadurch werden die Kräfte, die nativ gleichmäßig durch den Knochen geleitet werden, je nach Belastung lokal, punktuell in das weichere Füllmaterial (Spongiosa) des Knochens eingebracht. Bereiche des Knochens, die nun weniger belastet werden, werden zurückgebildet und dies kann zu einer Lockerung des Implantats führen. [WXH+20]
  4. Ein Nachteil bei der Behandlung junger, noch wachsender Patienten ist, dass sich Implantate, die lange Zeit im Körper verbleiben, nur bedingt dem Wachstum anpassen können. Dies kann zur Lockerung von Endoprothesen und so zu einem erhöhten Risiko der Migration von Stentimplantaten führen. Darüber hinaus können Implantate das natürliche Wachstum des Patienten negativ beeinflussen. [OTO+21]
  5. Implantate erschweren die Diagnostik anhand bildgebender Verfahren. Insbesondere metallische Implantate verursachen Bildartefakte in Röntgenaufnahmen oder bei CT-Scans, was die Auswertung des Bildmaterials erschwert oder unmöglich macht. [OTO+21]

Zusammenfassend kann also festgehalten werden, dass es sinnvoll wäre Implantate zu verwenden, die während der Heilungsphase abgebaut werden, damit der Körper nach und nach seine natürliche Funktion wiederherstellen kann und langfristig keine Fremdkörper im Patienten zurückbleiben.

  1. Stand der Technik & Defizit

Bei der Auswahl geeigneter Implantatmaterialien müssen drei zentrale Materialeigenschaften berücksichtigt werden. Die Biokompatibilität, die mechanischen Eigenschaften sowie die Degradationszeit. Biokompatible Materialien verursachen keine nachteiligen Gewebereaktionen, sind metabolisierbar und erzeugen pH-neutrale Abbauprodukte. Was die mechanischen Eigenschaften betrifft, so müssen Zugfestigkeit und Elastizitätsmodul genauso wie die Degradationszeit in vivo der Heilungszeit der jeweiligen Anwendung entsprechen. [PRW+22]

Die Auswahl an in der aktuellen Forschung relevanten, abbaubaren Implantatmaterialien umfasst Polymere wie PLLA (Polymilchsäure) und PDS (Polydioxanon) sowie Metalle wie Eisen und Magnesium (Tabelle 1). Ein optimales Implantatmaterial sollte chemisch neutral abbaubar sein, eine biokompatibel sein und innerhalb des optimalen Korridors der Abbaudauer liegen. Insbesondere bei Anwendungen in Hohlorganen und Gefäßen sollten die mechanischen Eigenschaften des Implantatmaterials besonders hoch sein, um ein optimales Verhältnis zwischen Wandstärke und Stützkraft zu ermöglichen. Da PLLA und Eisen zu langsam degradieren, setzt sich Magnesium aufgrund seiner besseren Zugfestigkeit und Steifigkeit im Vergleich zu PDS als besser geeignetes Material für tragende und stützende Anwendungen durch. [PRW+22]

s. Anlage Tabelle 1: Eigenschaften degradierbarer Materialien [EBK+22; MLM+20; LFW14]

Es ist anzumerken, dass die Eigenschaften von purem Magnesium hinsichtlich der Anwendung für medizinische Implantate nicht ausreichend sind. Wie bei anderen Metallen können diese Eigenschaften anhand der Stellgrößen Legierungskomponenten, Kornstruktur sowie Geomtrie- und Oberflächengestaltung eingestellt werden. Dabei spielen das metallische Gefüge (Legierungszusammensetzung und Kornstruktur), die geometrische Gestaltung des Implantats, die Oberflächenbehandlung und die Beschichtung eine Rolle. Eine in der Medizintechnik häufig verwendete Legierung ist WE43, die Yttrium, verschiedene seltene Erden und Zirkonium enthält und eine hohe Festigkeit und Korrosionsbeständigkeit aufweist. [LFW14] Es befinden sich bereits lasergeschnittene Implantate aus diesem Material wie der Magmaris-Stent von Biotronik SE, Berlin in klinischen Studien, Knochenschrauben wie die Magnezix-Schraube der Firma Syntellix AG, Hannover sind bereits auf dem Markt und auch an großvolumigen, 3D-gedruckten (Lasersintern) Lösungen wird geforscht. [HIK+18; Syn19] Die textile Verarbeitung von Mg-Draht zu textilen Implantaten ist nach aktuellem Stand der Technik noch wenig erforscht. Dabei besteht gerade im Bereich großlumiger Gefäßprothesen ein hoher, stark wachsender Bedarf. [GJG22; Mer23b]

  1. Methodik

Bei der Validierung von Magnesium als Implantatmaterial für die Herstellung abbaubarer, textiler Stützstrukturen sind initial zwei zentrale Fragen zu klären.

  1. Zum einen stellt sich die Frage nach der Verarbeitbarkeit des Ausgangsmaterials. Textile Prozesse erfordern spezifische, mechanische und tribologische Eigenschaften des Halbzeugs. Hierzu gehören eine hohe Zugfestigkeit, ein geeignetes Elastizitätsmodul und passende Biegesteifigkeit sowie ein verarbeitbarer Durchmesser des Ausgangsmaterials.
  2. Zum anderen muss die Eignung der Produkteigenschaften der textilen Strukturen für relevante klinische Indikationen gewährleistet sein. Hierzu gehören die mechanischen Eigenschaften (FRRF, FCOF) (1) sowie die mechanische Integrität bei zyklischer Belastung der Implantate (2).

3.1 Validierung der Verarbeitbarkeit

Am Institut für Textiltechnik der RWTH Aachen wurde die Verarbeitbarkeit von Magnesium und vergleichbaren Werkstoffen zur Herstellung von textilen Schlauchstrukturen durch Stricken, Weben und Flechten bereits untersucht (IGF-Forschungsprojekt 18880 N "MagCage - Textiles Magnesium-Implantat mit spezifischem mechanischem und geometrischem Eigenschaftsprofil für die Behandlung großer Knochendefekte in Röhrenknochen"). Es konnte gezeigt werden, dass aus Magnesiumdraht schlauchförmige Strukturen durch Strickverfahren hergestellt werden können. Im Webprozess führte die Herstellung von Geweben mit geschlossenen Webkanten aufgrund der Biegesteifigkeit des Ausgangsmaterials zu unbrauchbaren, inhomogenen Ergebnissen. Die Verarbeitbarkeit im Flechtprozess wurde sowohl maschinell als auch manuell untersucht. Es konnte gezeigt werden, dass der Magnesiumdraht mit geringen Modifikationen der Flechtklöppel verarbeitet werden kann. Auch die manuelle Verarbeitbarkeit des Magnesiumdrahtes konnte nachgewiesen werden (Siehe Abbildung 1). [Bol18]

s. Anlage Abbildung 1: Textile Verarbeitung von Magnesium-Draht [Bol18; Mer23a]

3.2 Validierung der Produkteigenschaften

Die Eignung von drahtbasierten Geflechten zur Anwendung als Implantat wurde am Institut für Textiltechnik am Beispiel von Stentimplantaten untersucht und bestätigt [Mer23b]. Eine Validierung der relevanten Produktparameter sowie der Dauerfestigkeit der Produkte steht noch aus und soll hier vorgestellt werden. Zur Prüfung der mechanischen Eigenschaften der Stentstrukturen bestehen genormte Verfahren wie die radiale Druckprüfung (DIN EN ISO 25539-2) (Siehe Abbildung 2). Dabei wird der Widerstand des Implantats gegen Kompression auf einen kleineren Durchmesser gemessen. Eine Bewertung kann z. B. anhand der radialen Stützkraft des Implantats bei einem Mindestdurchmesser von 50 % des Ausgangsdurchmessers vorgenommen werden.

s. Anlage Abbildungs 2:           Prüfvorrichtung zur Validierung der Radialkraft der Stentimplantate [Mer23a]

Im Rahmen der hier veröffentlichten Studien wurden zunächst zentrale Produktparameter (1) und ihr Einfluss auf die Zielgrößen Radialkraft (FRRF), Öffnungskraft (FCOF) sowie die bleibende Verformung (Längung, ΔDS und Stauchung, ΔLS) untersucht. Die berücksichtigen Produktparameter sind die Kronenzahl nK, der Flechtwinkel (Anzahl der Windungen nW) sowie die Länge der Implantate LS (Tabelle 2). Der Stent Durchmesser beträgt DS = 16 mm. Die Stentimplantate wurden manuell aus PEO-beschichtetem Mg-Draht der Firma Meotec GmbH, Aachen (DD = 0,2 mm) geflochten (Abbildung 3), in Anlehnung an die Prüfnorm DIN EN ISO 25539-2 geprüft und anhand eines faktoriellen Versuchsplanes ausgewertet.

s. Anlage Tabelle 2 und Abbildung 3: Tabelle 2:   Strukturmerkmale und Variationen und Abbildung 3:   Exemplarische Darstellung der Mg-Stentimplantate

Zur Validierung der Dauerfestigkeit (2) wurden in Anlehnung an die Prüfnorm DIN EN ISO 25539-2 zyklische Versuche durchgeführt. Das hierzu herangezogene Stentdesign ist ein Rundgeflecht mit einer Länge LS = 30 mm und einem Durchmesser von DS = 6 mm. Zur Validierung der Dauerfestigkeit wurde in Vorversuchen zunächst der Bereich der „elastischen Verformung“ des Implantates ermittelt. Es wurde ein Crimp-Durchmesser von DS = 85% D0 als überwiegend elastischer Prüfbereich definiert. Vollständige elastische Rückstellung ist mit dem vorliegenden Mg-Draht nicht möglich. Mit diesem Prüfdurchmesser wurden Versuchsreihen mit nP = 50 und 200 Zyklen durchgeführt und ausgewertet.

4. Ergebnisse

Im Folgenden werden die Ergebnisse der Parameteruntersuchung (1) sowie der Validierung der Dauerfestigkeit (2) vorgestellt.

Im Rahmen der Parameterstudie (1) konnte gezeigt werden, dass die Anzahl der Kronen nK einen deutlichen Einfluss auf die Radialkraft FRRF und die Öffnungskraft FCOF der Stents hat. Durch eine Erhöhung der Kronenanzahl nK von 6 auf 12 ergibt sich eine durchschnittliche Steigerung der Radialkraft FRRF um ca. 381 % und eine Zunahme der Öffnungskraft FCOF um durchschnittlich ca. 32 %. Des Weiteren führt die Erhöhung der Kronenanzahl nK zu einer signifikanten Veränderung der bleibenden Verformung. Dabei wurde eine Reduzierung der bleibenden Stauchung ΔDS von durchschnittlich ca. 65 % und eine Erhöhung der bleibenden Längung ΔLS von durchschnittlich ca. 33 % festgestellt.

Die Erhöhung der Anzahl der Windungen nW zeigt einen positiven Effekt in Bezug auf die Radialkraft FRRF und die Öffnungskraft FCOF der Stents. Durch eine Erhöhung der Anzahl der Windungen nW von 1 auf 2 wurde eine durchschnittliche Steigerung der Radialkraft FRRF um ca. 253 % und eine Zunahme der Öffnungskraft FCOF um ca. 212 % beobachtet. In Bezug auf die bleibende Verformung ist ein Anstieg um ca.  33 % bei der bleibenden Längung ΔLS erkennbar, während der Effekt auf die bleibende Stauchung ΔDS nicht eindeutig festzustellen ist.

Der Produktparameter Länge LS wirkt sich negativ auf die Radialkraft FRRF und die Öffnungskraft FCOF aus. Eine Erhöhung LS der Länge von 37 mm auf 45 mm führt zu einer durchschnittlichen Reduzierung der Radialkraft FRRF um ca. 11 % und zu einer durchschnittlichen Verringerung der Öffnungskraft FCOF um ca. 16 %. In Bezug auf die bleibenden Längung ΔLS und bleibende Stauchung ΔDS sind keine eindeutigen Effekte festzustellen. Die zahlenmäßigen Ergebnisse sind in Abbildung 4, die durchschnittlichen Effekte der einzelne Parameter auf die Zielgrößen in Tabelle 3 dargestellt.

s. Anlage Abbildung 4 und Tabelle 3, Abbildung 3:   Exemplarische Darstellung der Mg-Stentimplantate und Tabelle 3:        Mittlerer Effekt auf Zielgrößen (Faktorieller Versuchsplan)

Die Validierung der Dauerfestigkeit (2) wurde bei einem Prüfdurchmesser von DS = 85% D0 validiert (nP = 10) und durchgeführt (Abbildung 5, links). Die zyklischen Versuche wurden zunächst mit nP = 50 Zyklen durchgeführt (Abbildung 5, rechts).

s. Anlage Abbildung 5:           Zentrale Ergebnisse der zyklischen Versuche (1/2)

Die maximale Radialkraft (DS,85) des Implantates schwankt über den Prüfverlauf, während die geometrische Integrität erhalten bleibt. Es kommt zu keiner nennenswerten plastischen Verformung. Eine Veränderung der Stützkraft über den Prüfverlauf ist nicht erkennbar (Abbildung 6, links). Die mittlere Radialkraft stagniert zwischen 11,5 N und 10,7 N, bei einer Standardabweichung von 0,3 – 0,5 N. Die Radialkräfte von Zyklus 1., 25. und 50. unterscheiden sich nicht signifikant. Die Versuchsreihe mit nP = 200 Zyklen (nS = 1) ergibt ein ähnliches Ergebnis (Abbildung 6, rechts). Die Streuung der Ergebnisse nimmt erheblich zu, aber es ist keine Tendenz erkennbar.

s. Anlage Abbildung 6:           Zentrale Ergebnisse der zyklischen Versuche (2/2)

4. Fazit und Ausblick

Die Anwendungsbereiche für drahtbasierte Implantate wie bspw. Stentimplantate sind groß und nehmen zu. Degradierbare Implantate gelten dabei als vielversprechender Lösungsansatz, um die Defizite permanenter Implantate auszuräumen. Drahtbasierte Fertigungsverfahren zur Herstellung von Mg-Implantaten sind allerdings kaum untersucht. Im Rahmen der vorliegenden Studie wurden Ergebnisse zu relevanten mechanischen Eigenschaften von Mg-Implantaten und wie diese im Produktdesign eingestellt werden können präsentiert.

Die Ergebnisse der Studie zeigen signifikante Effekte der zentralen Produktparameter, insbesondere auf die Zielgrößen Radialkraft FRRF und Öffnungskraft FCOF. Im Hinblick auf die Öffnungskraft FCOF ergibt sich die Anzahl der Windungen nW aber auch die Anzahl der Kronen nK als entscheidende Faktoren mit größtem Optimierungspotential. Es stellte sich auch heraus, dass die Länge LS einen schwach negativen Einfluss auf die Öffnungskraft FCOF hat, was bei der Auslegung berücksichtigt werden sollte. Eine Bewertungsübersicht der zentralen Ergebnisse bezüglich der Effektstärken ist in Tabelle 4 dargestellt.

Die zyklischen Versuche zeigen, dass Mg-Draht basierte Stentimplantate eine geringe Ermüdungsneigung aufweisen und eine vollelastische Strukturstabilität der textilen Strukturen nach einmaliger Verformung im 1. Prüfzyklus gegeben ist. Bis zu nP = 200 Zyklen wurden kein Materialversagen oder anderweitige Unregelmäßigkeiten beobachtet. Auch wenn die Forschung noch am Anfang steht, zeigt diese, wie auch vorangegangene Veröffentlichungen [Mer23b; GJG22], das Magnesium als Implantatmaterial für drahtbasierte (Stent-)Implantate ein Werkstoff mit hohem Innovationspotenzial ist.

s. Anlage Abbildung 6:           Zentrale Ergebnisse der zyklischen Versuche (2/2)



Literaturverzeichnis

[Bol18]        Bolle, T.: MagCage - Textiles Magnesium-Implantat mit spezifischem mechanischem und geometrischem Eigenschaftsprofil für die Behandlung großer Knochendefekte in Röhrenknochen, 2018

[Bra18]       Brandt, Mathias: Was am häufigsten implantiert wird, 2018, https://de.statista.com/infografik/16204/operationen-zum-einsetzen-von-implantaten-in-deutschland/, Zugriff am 17.07.2023

[EBK+22]    Erben, J.; Blatonova, K.; Kalous, T.; Capek, L.; Behalek, L.; Boruvka, M.; Chvojka, J.:
The Injection Molding of Biodegradable Polydioxanone-A Study of the Dependence of the Structural and Mechanical Properties on Thermal Processing Conditions
Polymers Band:14 (2022)            H. 24

[FDA19]      FDA: Implants and Prosthetics, 2019, https://www.fda.gov/medical-devices/products-and-medical-procedures/implants-and-prosthetics, Zugriff am 17.07.2023

[GJG22]      Grimm, Y.; Jaworek, F.; Gries, T.:
Overview on the current global market of stent implants. Düren: Shaker Verlag, 2022

[HIK+18]     Haude, M.; Ince, H.; Kische, S.; Abizaid, A.; Tölg, R.; Alves Lemos, P.; van Mieghem, N. M.; Verheye, S.; Birgelen, C. von; Christiansen, E. H.; Barbato, E.; Garcia-Garcia, H. M.; Waksman, R.: Safety and clinical performance of a drug eluting absorbable metal scaffold in the treatment of subjects with de novo lesions in native coronary arteries: Pooled 12-month outcomes of BIOSOLVE-II and BIOSOLVE-III
Catheterization and cardiovascular interventions : official journal of the Society for Cardiac Angiography & Interventions Band:92 (2018) H. 7, E502-E511

[LFW14]     Luthringer, B. J.; Feyerabend, F.; Willumeit-Römer, R.:
Magnesium-based implants: a mini-review
Magnesium research Band:27 (2014)      H. 4, S. 142–154

[Mer23a]     Merkord, F.:
Evaluierung automatisierter Verfahren zur Herstellung drahtbasiert geflochtener Stentimplantate.
1. AuflageAufl.- Düren: Shaker, 2023

[Mer23b]     Merkord, F.:
Magnesium Wire in Medical Application - A Glimpse Into Future (2023)

[MLM+20]   Martins, J. A.; Lach, A. A.; Morris, H. L.; Carr, A. J.; Mouthuy, P.-A.:
Polydioxanone implants: A systematic review on safety and performance in patients
Journal of biomaterials applications Band:34 (2020)        H. 7, S. 902–916

[OTO+21]   Ochijewicz, D.; Tomaniak, M.; Opolski, G.; Kochman, J.:
Inflammation as a determinant of healing response after coronary stent implantation
The international journal of cardiovascular imaging Band:37 (2021) H. 3, S. 791–801

[PRW+22]   Prasadh, S.; Raguraman, S.; Wong, R.; Gupta, M.:
Current Status and Outlook of Temporary Implants (Magnesium/Zinc) in Cardiovascular Applications
Metals Band:12 (2022)     H. 6, S. 999

[Psc20]       Pschyrembel: Transplantation, 2020, https://www.pschyrembel.de/Transplantation/K0MU4, Zugriff am 17.07.2023

[SSA+15]    Saini, M.; Singh, Y.; Arora, P.; Arora, V.; Jain, K.:
Implant biomaterials: A comprehensive review
World journal of clinical cases Band:3 (2015)      H. 1, S. 52–57

[Syn19]       Syntellix AG: Bioresorbierbare Magnesiumschrauben (MgYREZr) in der orthopädischen Chirurgie, 2019, https://wehrmed.de/humanmedizin/bioresorbierbare-magnesiumschrauben-mgyrezr-in-der-orthopaedischen-chirurgie-3832.html, Zugriff am 18.07.2023

[WXH+20]        Wang, J.-L.; Xu, J.-K.; Hopkins, C.; Chow, D. H.-K.; Qin, L.:
Biodegradable Magnesium-Based Implants in Orthopedics-A General Review and Perspectives: Advanced science (Weinheim, Baden-Wurttemberg, Germany) Band:7 (2020) H. 8, S. 1902443

AutorInnen: Merkord, Felix Newroly, Bendewar Gerber, Dennis Gries, Thomas

Institut für Textiltechnik der RWTH Aachen, Otto-Blumenthal-Str. 1, 52074 Aachen

Flechten Implantate Stent Magnesium Geflecht

More entries from ITA Institut für Textiltechnik der RWTH Aachen University

20.02.2023

Entwicklung bekleidungstechnischer Assistenzsysteme zur Unterstützung der Mobilität älterer Menschen

Nachhaltigkeit Technische Textilien Smart Textiles Medizin Tests

Zusammenfassung

Am ITM erfolgte im IGF-Projekt 21603 BR/1 die Entwicklung bekleidungstechnischer Assistenzsysteme zur Unterstützung der Mobilität älterer Menschen. Im Rahmen des Projektes wurde ein passives Exosuit zur Unterstützung der Aufstehbewegung (Sit-To-Stand – STS-Bewegung) prototypisch umgesetzt.



Bericht

1. Einleitung

Mobilität ist ein menschliches Grundbedürfnis und eine wesentliche Voraussetzung, um sich sozial in die Gesellschaft zu integrieren. Mit steigender Lebenserwartung und dem damit verbundenen demographischen Wandel wird das Thema Mobilität künftig zunehmend wichtiger. Ältere Menschen vermeiden es aufgrund körperlicher Einschränkungen, ohne fremde Hilfe ihren Wohnraum zu verlassen. Der Verlust der Mobilität ist eines der maßgeblichen Risiken des Alterns [1].

In den letzten Jahren wurden unter Einsatz von Robotik und Mechatronik tragbare Roboter, Anzüge oder Geräte entwickelt, die mittels externer Kräfte zur Unterstützung der menschlichen Mobilität beitragen (aktive Exoskelette) [2]. In aktuellen Forschungen geht es um die Gestaltung von Soft-Exosuits, die keinen äußeren starren Rahmen haben, aber auch auf der Wirkung externer Kräfte basieren [3]. Aus medizinischer Sicht ist die Anwendung derartige Lösungen für ältere Menschen, die nur altersbedingte körperliche Einschränkungen haben, umstritten. Fehlende aktive Bewegung führt in der Regel zu einer Rückbildung der Muskulatur, was nicht im Sinne der potentiellen Nutzer wäre. Während im Bereich des Hochleistungs- und Freizeitsports seit Jahrzehnten an der Material- und Schnittentwicklung für Funktionskleidung gearbeitet wird, ist der Kundenkreis der älteren Menschen bisher vernachlässigt worden [4-8].

2. Zielsetzung und Lösungsweg

Ziel dieser Forschung war es deshalb, durch bekleidungstechnische Assistenzsysteme die Mobilität älterer Menschen zu unterstützen ohne die körpereigenen Kräfte abzubauen und einem Muskelabbau weitgehend entgegenzuwirken. Im Rahmen des Projektes wurde ein passives Exosuit zur Unterstützung der Aufstehbewegung (Sit-To-Stand – STS-Bewegung) prototypisch umgesetzt.

Die bekleidungstechnischen Assistenzsysteme für die STS-Bewegung wurden in Form von Funktionswäsche entwickelt, die unter der normalen Tageskleidung getragen werden kann. Diese besteht aus textilen Materialien unterschiedlicher Dehnsteifigkeiten, die die Bewegung des Menschen durch eine gezielte Energiespeicherung/-abgabe, die auf die erforderlichen Muskelkräfte abgestimmt ist, fördern. Die textiltechnische Unterstützung soll unter Berücksichtigung des zu gewährleistenden Tragekomforts nicht das ganze Gewicht des Menschen tragen. Somit muss ein Kompromiss zwischen Tragkraft und Unterstützungslevel gefunden werden. Die belastungsangepasste Materialauswahl erfolgt auf Grundlage biomechanischer Modellierung/Simulation sowie der textilphysikalischen Materialcharakterisierung. Abbildung 1 zeigt die zur Erreichung des Forschungszieles nötigen Prozessschritte.

3. Ergebnisse

Die Ergebnisse sind in folgende Kapitel unterteilt:

3.1 Erfassung von Scandaten mobilitätseingeschränkter Probanden

3.2 Generierung personenindividueller kinematischer/biomechanischer Menschmodelle zur Simulation der Bewegung

3.3 Berechnung/Simulation der Muskelkräfte

3.4 Schnitttechnische Entwicklung des Assistenzsystems und Funktionalisierung

3.5 Validierung der Assistenzwirkung

Die umfassende Ergebnispräsentatiom finden Sie in der Veröffentlichung, die zum Download (pdf-Datei) zur Verfügung steht.

4. Zusammenfassung

In diesem Forschungsvorhaben wurde ein passives bekleidungstechnisches Assistenzsystem in Form von Funktionswäsche für Menschen mit leichten Mobilitätseinschränkungen entwickelt. Dabei geht es darum, den Bewegungsapparat zu entlasten, d. h. die für eine STS-Bewegung benötigten Kräfte zu reduzieren und die Stabilität der Bewegungen zu erhöhen. Dazu wurden personenindividuelle Daten scantechnisch erfasst, textile Materialien unterschiedlicher Dehnsteifigkeiten ausgewählt und charakterisiert, die zu unterstützenden Muskelkräfte in Abhängigkeit der definierten Bewegung simuliert sowie die Schnittgestaltung und Positionierung von Funktionselementen dementsprechend anforderungsgerecht ausgeführt. EMG-Messungen zeigen die unterstützende Wirkung des passiven Assistenzsystems. Die Reduzierung der detektierten Muskelaktivität liegt für die relevanten Muskelgruppen zwischen 6% und 40 %. Damit stellen sie künftig eine erfolgversprechende, nutzerorientierte und alltagstaugliche Lösung dar, um die Mobilität zu unterstützen, ohne die körpereigenen Kräfte abzubauen und einem Muskelabbau entgegenzuwirken.

Danksagung

Das IGF-Vorhaben 21603 BR/1 der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung und -entwicklung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

Die vollständige Veröffentlichung steht zum Download zur Verfügung.

AutorInnen: Ellen Wendt, Doudou Zhang, Sybille Krzywinski, Yordan Kyosev

Technische Universität Dresden
Fakultät Maschinenwesen
Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM)
01062 Dresden

https://tu-dresden.de/mw/itm

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM

18.10.2022

Development of Textile Structures with Material-Intrinsic Shape Changing Capabilities for Regenerative Medicine (TexMedActor)

Garne Gewebe Nachhaltigkeit Technische Textilien Medizin

Zusammenfassung

In the IGF project 21022 BR/1 "TexMedActor", fabrics based on shape memory or electroactive yarns were developed which are capable of enclosing defects in hollow organs on the one hand and stimulating cells by micro-movements on the other. For this purpose, influences of spinning process and material composition on the shape memory behavior of TPU-based yarns were characterized and, in particular, the activation temperature was adjusted to values of the body core and body surface temperature. Furthermore, piezoelectric PVDF yarns were developed whose proportion of polar crystal phases was significantly increased by the spinning parameters and post-treatment, which also increased the piezoelectric behavior of the material. This allowed dynamic changes in pore size to be demonstrated in situ, which can have a stimulating effect on cells. With a new process and a new product group (textiles with intrinsic, active shape-changing capability), the results offer high innovation potential not only for medical devices, but also for a wide range of lucrative applications in a variety of niches, such as sports textiles and filter textiles. Furthermore, these can be used as a basis for the development of extracorporeal medical products such as compression textiles, bandages and orthoses.

Bericht

Introduction and Objective

In Germany, both demographic changes in society and injuries resulting from trauma are leading to a high proportion of people with cardiovascular diseases or injuries to vessels and internal organs requiring treatment. Treatment of injuries to internal organs, vessels, or nerves usually requires complex procedures (anastomoses) that involve elaborate fixation and suturing. These complicated and elaborate procedures are often associated with long procedure times, which in turn directly correlate with increased complication rates [1-3]. Tubular plastic implants are increasingly being developed to bridge such defects. These single material structures do not allow tissue/ cell ingrowth. Therefore, they run counter to the concept of regenerative medicine, which aims to restore body tissues and cells. In addition, when the defects are filled, regeneration is often disturbed due to the structural-mechanical properties that are not adapted to biomechanics. Furthermore, the lack of interconnectivity of the pore spaces of the replacement structures prevents the cell ingrowth, cell growth, nutrient supply and the removal of metabolic products.

In the context of in vitro tissue engineering, in addition to static cell culture systems, dynamic systems are also being developed. These are based, for example, on continuous or pulsating fluid flows or on a cyclic stretching of a clamped cell support system or substrate [4]. However, a replication of natural mechanical growth stimuli is not possible with such bioreactor systems because, especially in larger structures, there is a locally increased flow velocity along the largest pores or only an overflow of the entire cell support system. Additionally, undesirable stress peaks and undefined distortions occur in the region of the clamps and supports in mechanically stimulated systems.

Since the native structure of the four most important tissue types (connective and supporting tissue, nervous, muscular and epithelial tissue) from which organs, such as bones, blood vessels, muscles, tendons and ligaments, are formed, consists of fiber-like constructs, these can be particularly well biomimicked with textile structures. With the help of pre-designed fiber arrangements, three-dimensional, complex geometries with interconnecting pore spaces can be built up. The cells can use these structures to orient themselves in their growth direction [5]. Therefore, fiber-based high-tech structures are particularly predestined to overcome the limitations of currently available implants.

Therefore, within the framework of the IGF research project TexMedActor (21022 BR/1) novel textile structures with material-intrinsic shape changing capabilities were developed for regenerative medicine with a variety of different application fields, especially anastomosis. The concept pursued envisages the textile-technological realization of structures with a shape memory effect. The textiles should be able to assume predetermined geometries in order to adapt interactively to defects and to simplify complex interventions to bridge or support defects in internal organs like vessel and nerves. Furthermore, these textiles are intended to enable electromechanical stimulation for the actively targeted stimulating of cell growth. In this way, regeneration is accelerated or even made possible in the first place, since the necessary stimuli for tissue- and cell-adapted growth stimulation are lacking, especially in the case of body tissues with weak or no blood supply, such as cartilage, tendons, ligaments, or in the case of wound healing disorders or chronic wounds. Furthermore, novel bioreactors based on the intrinsic properties of the textile structures will be developed, which use the mechanism of action for electromechanical stimulation to uniformly stimulate the cells at each site even in highly complex and large-scale cell carrier structures. Here, the mechanical stimuli originate from the material itself. This material-intrinsic stimulation represent a new method for optimal cell cultivation, by stimulating cell on the textile cell carrier structures without externally applied fluid flows or mechanical deformation. This is intended to overcome two recognized medical technology problems: 1) complicated, costly operations on internal organs, vessels or nerves that are difficult or impossible to perform with minimally invasive procedures, and 2) lack of tissue- and cell-adapted stimuli for promotion of growth in previously used replacement structures and materials as well as currently available dynamic cell culture systems.

Acknowledgement

The IGF project 21022 BR/1 of the Research Association Forschungskuratorium Textil e.V. was funded by the Federal Ministry of Economics and Climate Protection via the AiF within the framework of the program for the promotion of joint industrial research (IGF) on the basis of a resolution of the German Bundestag. We would like to thank the above-mentioned institutions for providing the financial resources. Furthermore, we want to thank the member of the “Projektbegleitender Ausschuss” (project accompanying committee) for their support during the project.

AutorInnen: Benecke, Lukas; Aibibu, Dilbar; Cherif, Chokri

Technische Universität Dresden
Fakultät Maschinenwesen
Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM)
01062 Dresden

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM

18.10.2022

Entwicklung von Textilstrukturen mit materialintrinsischem Formänderungsvermögen für die regenerative Medizin (TexMedActor)

Garne Gewebe Nachhaltigkeit Technische Textilien Medizin

Zusammenfassung

Im IGF-Projekt 21022 BR/1 „TexMedActor“ wurden Gewebe auf Basis von Formgedächtnis- bzw. Elektroaktiven-Garnen entwickelt, die in der Lage sind, einerseits Defekte an Hohlorganen zu umschließen und andererseits durch Mikrobewegungen Zellen stimulieren zu können. Dafür wurden Einflüsse von Spinnverfahren und Materialzusammensetzung auf das Formgedächtnisverhalten TPU-basierter Garne charakterisiert und insbesondere die Aktivierungstemperatur auf Werte der Körperkern- und Körperoberflächentemperatur eingestellt. Weiterhin wurde piezoelektrische PVDF-Garne entwickelt, deren Anteil polarer Kristallphasen durch die Spinnparameter und Nachbehandlung deutlich erhöht war, wodurch auch das piezoelektrische Verhalten des Materials gesteigert werden konnte. Damit konnten dynamische Veränderungen der Porengröße in situ nachgewiesen werden, die eine stimulierende Wirkung auf Zellen entfalten können. Die Ergebnisse bieten mit einem neuen Verfahren und einer neuen Produktgruppe (Textilien mit intrinsischem, aktivem Formänderungsvermögen) nicht nur bei Medizinprodukten ein hohes Innovationspotenzial, sondern auch bei einer Vielzahl von lukrativen Anwendungen in einer Vielzahl von Nischen, z. B. Sporttextilien und Filtertextilien. Diese können weiterhin als Basis zur Entwicklung von extrakorporalen Medizinprodukten wie Kompressionstextilien, Bandagen und Orthesen genutzt werden.

Bericht

Einleitung, Problemstellung und Zielsetzung

In Deutschland führt sowohl der demografische Wandel der Gesellschaft als auch Verletzungen infolge von Traumata zu einem hohen Anteil von Personen mit behandlungsbedürftigen Erkrankungen des Herz-Kreislauf-Systems oder Verletzungen an Gefäßen und inneren Organen. Zur Behandlung von Verletzungen an inneren Organen, Gefäßen oder Nerven sind meist komplexe Eingriffe (Anastomosen) erforderlich, bei denen aufwändige Fixierungen und Nahtführungen erforderlich sind. Diese komplizierten und aufwändigen Prozeduren sind häufig mit langen Eingriffszeiten verbunden, die wiederum direkt mit erhöhten Komplikationsraten korrelieren [1‑3]. Zur Überbrückung solcher Defekte werden zunehmend tubuläre Kunststoffimplantate entwickelt, die jedoch kein Einwachsen von Gewebezellen ermöglichen und damit dem Konzept der regenerativen Medizin entgegenstehen, das die Wiederherstellung von Körpergeweben und ‑zellen anstrebt. Darüber hinaus kommt es bei der Auffüllung der Defekte häufig zu Störungen der Regeneration durch die nicht an die Biomechanik angepassten strukturmechanischen Eigenschaften. Ferner verhindern die fehlende Interkonnektivität der Porenräume der Ersatzstrukturen das Einwachsen von Zellen, das Zellwachstum, die Nährstoffversorgung und den Abtransport der Stoffwechselprodukte.

Im Rahmen des in vitro Tissue Engineerings werden neben statischen Zellkultursystemen auch dynami­sche Systeme entwickelt. Diese basieren beispielsweise auf kontinuierlichen oder pulsierenden Flüssigkeitsströmungen oder auf einer zyklischen Dehnung des eingespannten Zellträgersystems bzw. der Unterlage [4]. Eine Nachbildung der natürlichen mechanischen Wachstumsstimuli ist mit solchen Bio­reaktorsystemen jedoch nicht möglich, da sich insbesondere in größeren Strukturen eine lokal erhöhte Strömungsgeschwindigkeit entlang der größten Durchgangsporen bzw. lediglich eine Überströmung des gesamten Zellträgersystems einstellt und in mechanisch stimulierten Systemen unerwünschte Spannungsspitzen und undefinierte Verzerrungen im Bereich der Klemmen und Auflagen auftreten.

Da der native Aufbau der vier wichtigsten Gewebetypen (Binde- und Stützgewebe, Nerven-, Muskel- und Epithelgewebe) aus denen Organe, wie Knochen, Blutgefäße, Muskeln, Sehnen und Bänder, gebildet sind, aus faserartigen Konstrukten besteht, lassen sich diese mit textilen Strukturen besonders gut biomimetisch nachbilden. Mithilfe vorbedachter Faseranordnungen können dreidimensionale, kom­plexe Geometrien mit interkonnektierenden Porenräumen aufgebaut werden, an der sich Zellen in ihrer Wachstumsrichtung orientieren können [5]. Deshalb sind faserbasierte High‑Tech Strukturen zur Überwindung der Limitationen aktuell verfügbarer Implantate besonders prädestiniert.

Daher wurden im Rahmen des IGF-Forschungsvorhabens TexMedActor (21022 BR/1) neuartige Textilstrukturen mit materialintrinsischem Formänderungsvermögen für die regenerative Medizin mit einer Vielzahl von unterschiedlichen Anwendungsfeldern, insbesondere der Anastomose, entwickelt. Das verfolgte Konzept sieht hierbei die textiltechnologische Realisierung von Strukturen mit einem Formgedächtniseffekt vor. Die Textilien sollen gezielt vorbestimmte Geometrien annehmen können, um sich an Defekte interaktiv anzupassen und um komplexe Eingriffe zum Überbrücken bzw. zum Stützen von Defekten an inneren Organen wie Gefäßen und Nerven zu vereinfachen. Ein weiterer Wirkmechanismus soll darüber hinaus die elektromechanische Stimulation mit dem Ziel der aktiven, gezielten Anregung des Zellwachstums ermöglichen. Somit soll die Regeneration beschleunigt bzw. überhaupt erst ermöglicht werden, da die erforderlichen Stimuli zur gewebe- und zellangepassten Wachstumsanregung insbesondere bei schwach bzw. nicht durchbluteten Körpergeweben, wie Knorpeln, Sehnen, Bändern, oder bei Wundheilungsstörungen oder chronischen Wunden fehlen. Es sollen weiterhin neuartige Bioreaktoren mittels intrinsischen Eigenschaften der textilen Strukturen entwickelt werden, die den Wirkmechanismus zur elektromechanischen Stimulation nutzen, um selbst in hochkomplexen und großskaligen Zellträgerstrukturen die Zellen an jeder Stelle gleichmäßig zu stimulieren. Die mechanischen Reize gehen hierbei vom Material selbst aus. Diese materialintrinsische Stimulation stellt eine neue Methode für die optimale Zellkultivierung dar, sodass die Zellen auf den textilen Zellträgerstrukturen unter Verzicht auf extern angelegte Flüssigkeitsströmungen oder mechanische Verformungen stimuliert werden können. Damit sollen zwei anerkannte medizintechnische Probleme behoben werden: 1) Komplizierte, aufwändige und mit minimalinvasiven Verfahren schwer oder nicht zu realisierende Operationen an innenliegenden Organen, Gefäßen oder Nerven sowie 2) fehlende gewebe- und zellangepassten Stimuli zur Anregung des Wachstums seitens der bisher verwendeten Ersatzstrukturen und ‑materialien sowie derzeit verfügbarer dynamischer Zellkultursysteme.

Danksagung

Das IGF-Vorhaben 21022 BR/1 der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Wir danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel. Darüber hinaus möchten wir den Mitgliedern des Projektbegleitenden Ausschusses für ihre Unterstützung während der Projektbearbeitung danken.

AutorInnen: Benecke, Lukas; Aibibu, Dilbar; Cherif, Chokri

Technische Universität Dresden
Fakultät Maschinenwesen
Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM)
01062 Dresden

More entries from TU Dresden, Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik ITM
