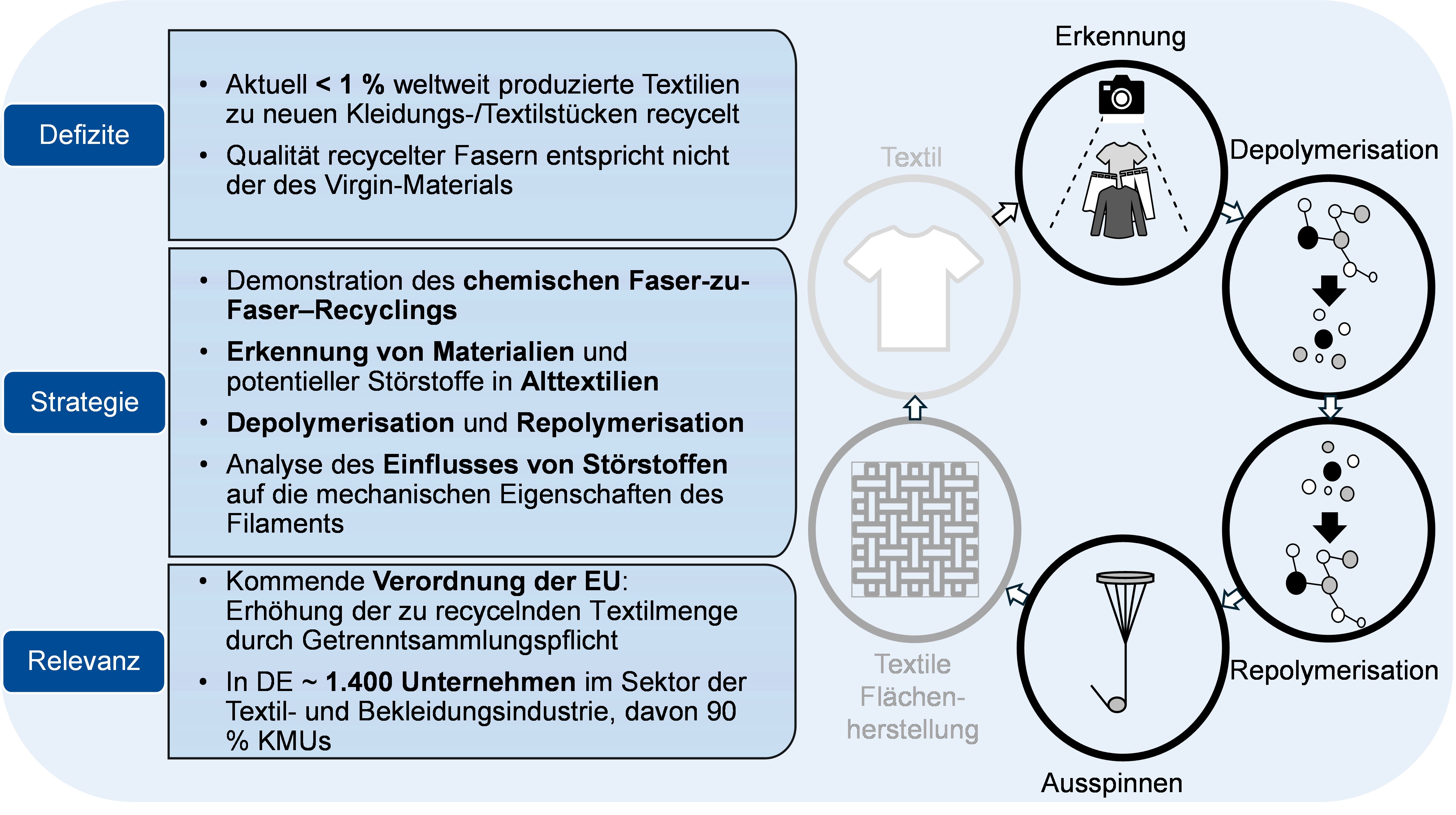

Einleitung:

Es wird geschätzt, dass weltweit weniger als 3 % des Materials, das zur Herstellung von Kleidung verwendet wird, zu neuen Kleidungsstücken recycelt wird. Derzeit werden in der EU-Sammelquoten für Textilabfälle auf 25 % geschätzt; aber zwischen den Mitgliedstaaten bestehen große Unterschiede. Die überarbeitete Abfallrahmenrichtlinie ((EU) 2018/851) verpflichtet die Mitgliedstaaten, bis zum 1. Januar 2025 separate Sammelsysteme für Textilabfälle einzurichten. Die Richtlinie (Artikel 11 Absatz 6) fordert auch die Kommission auf, bis Dezember 2024 die Definition von Zielen für die Wiederverwendung und das Recycling von Textilabfällen zu prüfen. Um ambitionierte Ziele für die Wiederverwendung und das Recycling von Textilien zu erreichen und ein effektives Recycling in industriellen Maßstäben zu ermöglichen, müssen sich Unternehmen in der gesamten Wertschöpfungskette, von der Faserproduktion bis zum Recycling von Textilien vorbereiten und insbesondere bei der Lösung bestehender Engpässe unterstützt werden.[1]

Textile Bodenbeläge sind ein solches Textilprodukt und werden üblicherweise aus synthetischen Fasern und Garnen, z.B. Polyamiden (PA), Polyethylenterephthalat (PET) und Polypropylen (PP) durch Weben, Tuften oder Nadeln gefertigt. Dazu werden verschiedene Komponenten kombiniert und zu Verbundstoffen verarbeitet. Thermomechanische Recyclingverfahren wie das “Regranulieren” sind für diese textilen Bodenbeläge aufgrund der Verbundstruktur nicht anwendbar. Textile Bodenbeläge werden bisher verbrannt (energetische Verwertung). Die trägt zu weiteren CO2-Emissionen und vernichtet den Werkstoff. Zusätzlich ist die deutsche Wirtschaft von einer schärfer werdenden Knappheit fossiler Rohstoffträger und Materialien wie Erdöl und Kunststoffe betroffen. Der Wechsel zu erneuerbaren und kreislauffähigen Kohlenstoffquellen auf Basis von CO2 oder Biomasse sowie Recycling bietet die Möglichkeit, die Versorgungssicherheit aufrecht zu erhalten und gleichzeitig die Umwelt zu schonen.

Problemlösung:

Ziel des Projektes ist es, polymerhaltige textile Bodenbeläge pyrolytisch zu depolymerisieren, Produktöle der Pyrolyse zu reinigen und wieder die gewonnenen Monomere zu Kunststofffasern und textilen Bodenbelägen zu verarbeiten, wie in Abbildung 1 dargestellt.

Es wird erstmalig ein Prozess für das thermo-chemische Recycling textiler Bodenbeläge mit derzeitigem Design und den Qualitäten aus Abfällen bei der beim TEER entwickelt. Dazu werden abfallstämmige textile Bodenbeläge aus Produktion sowie aus zurückgebauten Gebäuden beprobt und laboranalytisch charakterisiert. Im Anschluss werden die Materialien im halb-technischen Maßstab mittels Pyrolyse thermochemisch zersetzt. Bei der thermischen Fragmentierung des Materials entstehen Kohlenwasserstoffe, welche bei Raumtemperatur zu einem ölartigen Produkt kondensiert werden können. Aus diesen Produktölen können u. a. Caprolactam, das Monomer für PA6 sowie weitere Grundchemikalien gewonnen werden.

Durch eine Anlage im Entwicklungsmaßstab, die von der NAUE GmbH konstruiert und gefertigt wird, werden die Pyrolyseöle aufgereinigt und hochwertige, fraktionierte Vorprodukte für die Polymersynthese gewonnen. Anschließend, werden am ITA aus den identifizierten chemischen Verbindungen und Vorprodukten thermoplastische Polymere synthetisiert und daraus Filamente für die Stapelfaserherstellung ausgesponnen.

Die Stapelfasern werden schließlich zu einem Nadelvliesbodenbelag bei der FINDEISEN GmbH weiterverarbeitet und ein Demonstrator aus anteilig recycelten textilen Bodenbelägen hergestellt, um den Stoffkreislauf zu schließen.

Literatur:

[1]         Europäische Kommission, Generaldirektion Binnenmarkt, Industrie, Unternehmer-tum und KMU, Duhoux, T., Maes, E., Hirschnitz-Garbers, M., et al., Study on the technical, regulatory, economic and environmental effectiveness of textile fibres re-cycling : final report, Publications Office, 2021, URL: https://data.eu-ropa.eu/doi/10.2873/828412

Abstract

Industrielle Staubfilteranlagen weisen häufig das Problem auf sehr schnell zu Verstopfen und aufgrund von Tiefenpenetration der Partikel in den textilen Filter nur schwer rückgereinigt werden zu können. Dies führt in der Anwendung zu einem hohen Druckverlust, einem hohen Energieverbrauch und geringen Standzeiten. Nanofasern bieten aufgrund der geringen Faserdurchmesser eine hohe spezifische Oberfläche und bei gleichem Materialverbrauch damit kleinere Porengrößen in Vliesstrukturen. Außerdem wird der Filtermechanismus von Tiefenfiltration zu Oberflächenfiltration verschoben wodurch die Rückreinigung vereinfacht wird. Daher werden in dieser Arbeit herkömmliche Filtervliesstoffe im Elektrospinning-Verfahren mit Nanofasern beschichtet. Polyamid 6 und Polyvinylidenfluorid werden zu Fasern mit Durchmessern zwischen 0,62 ± 0,13 µm und 1,00 ± 0,16 µm hergestellt. Außerdem kann eine Verringerung der mittleren Porengröße und Luftdurchlässigkeit der beschichteten Substrate und damit eine Eignung für den Einsatz in industriellen Filteranlagen gezeigt werden.

1. Einleitung

Luftfiltersysteme werden in allen Industriezweigen eingesetzt, um die Qualität der zugeführten Luft zu kontrollieren oder die Verschmutzung der Umwelt durch Abluft zu verhindern. So nutzen beispielsweise Unternehmen des produzierenden und verarbeitenden Gewerbes, wie Gießereien, der Keramikverarbeitung oder der Reifenherstellung, Luftfilter, um die Luft zu entstauben, aber auch Branchen wie die Lebensmittelindustrie, in denen eine besonders hohe Produktqualität und -reinheit (gemäß der Wirksamkeitsklassifizierung nach ISO 16890) gefordert ist. Grobe Stäube und Verunreinigungen in der Luft und kleinste Partikel wie Feinstaub oder auch Mikroorganismen und Mikroben werden aus der Ab- oder Zuluft herausgefiltert. [SKD+10; KSN12]

In Verbrennungs- und Industrieanlagen entfernen Entstaubungsanlagen Partikel mit einer Korngröße zwischen 0,1 und 1000 µm aus der Abluft der Prozesse, bevor diese in die Umwelt abgegeben wird. In diesen Anlagen werden Filter in Schlauchform mit einer Mikrofasermembran aus reiner Zellulose oder einem Mischpapier aus Zellulose und Polyester verwendet. Mit Hilfe von Druckluft werden die Partikel in den Filter gepresst und aus der Luft gefiltert. (Siehe Abbildung 1) [SKD+10; KSN12]

Abbildung 1:         a) Schlauchfilter auf Stützkorb für Entstaubungsanlagen; b) Schematischer Querschnitt durch einen Schlauchfilter während der Filtration (links) und der Abreinigung (rechts); c) Schlauchfilter eingebaut in eine schematische Entstaubungsanlage. Das Abgas wird angesaugt, durch den Filterschlauch gefiltert und die gefilterten Partikel werden nach der Abreinigung über den Schacht am Boden entsorgt. [Tss22; Wik22]

Bei Filtern dieser Art erfolgt die Filtration über die gesamte Tiefe des Vlieses, und die Partikel werden innerhalb des Vlieses zurückgehalten (siehe Abbildung 2 links). Diese Wirkungsweise wird als Tiefenpenetration bezeichnet und weist bei Staubabscheider-anwendungen einige Defizite auf: [SKD+10; KSN12; AGZ+18; GH04]

• Niedriger Anfangswirkungsgrad: Neue, saubere Filter haben niedrige Wirkungsgrade und erreichen den Zielwirkungsgrad erst, wenn der Filter bereits weitgehend verstopft ist.
• Hoher Druckabfall und Energieverbrauch: Da die Filter mit zunehmender Tiefe verstopfen, wird mehr Energie benötigt, um die zu reinigende Luft durch den Filter zu bewegen. Dies führt zu einem hohen Energieverbrauch über die Lebensdauer.
• Keine vollständige Reinigung: Die in der Tiefe der Membran eingeschlossenen Partikel können auch durch Druckluftabreinigung nicht vollständig entfernt werden. Die Filter bleiben nach der Abreinigung weitgehend verstopft (über die Erhöhung des Zielwirkungsgrades hinaus, vgl. Punkt 1).
• Kurze Standzeit: Aufgrund der unzureichenden Abreinigung solcher Filter müssen sie bei zu hohem Druckverlust frühzeitig ausgetauscht werden.

Filter, die auf Oberflächenfiltration basieren, können diese Defizite beheben. Die Partikel werden aufgrund kleinerer Poren bereits an der Oberfläche des Filters abgeschieden, und es bildet sich kein Filterkuchen in der Tiefe des Materials (siehe Abbildung 2 rechts). Solche Materialien haben bereits zu Beginn einen hohen Filterwirkungsgrad und zeigen im Laufe der Zeit kaum einen Anstieg des Druckabfalls. Da sich die Partikel nur an der Oberfläche ablagern, lassen sich diese Filter zudem leicht und fast vollständig mit Druckluft abreinigen. Dies führt zu einer verlängerten Filterstandzeit bei erhöhter Filtereffizienz und geringerem Energieverbrauch. Filter, die auf dem Phänomen der Oberflächenfiltration basieren, haben deutliche Vorteile gegenüber herkömmlichen Filtern, die über die Tiefenwirkung funktionieren. Daher werden in dieser Arbeit Nanofasern aus den Materialien Polyamid 6 (PA 6) und Polyvinylidenfluorid (PVDF) mittels Elektrospinning hergestellt und auf ein herkömmliches Filtervlies aufgetragen und der Effekt auf Luftdurchlässigkeit und Porengröße untersucht, um dann in nachfolgenden Schritten die Filtereffizienz und den Filtermodus auswerten zu können. [AGZ+18; ZHW+17; SKD+10]

Abbildung 2:         Vergleich der Tiefenbelastung eines Mikrofaserfilters und der Oberflächenfiltration eines Nanofaserfilters [GH04]

2. Materialien und Methoden

Für das Elektrospinning werden die ausgewählten Polymere mit Lösungsmitteln in Lösung gebracht und diese dann anschließend in Nanofaservliese versponnen und als Beschichtung direkt auf Filtervliesen als Substrat abgelegt. Anschließend werden die Proben mittels Rasterelektronenmikroskop (REM), Porometer und einer Luftdruchlässigkeitsprüfung untersucht.

1. 1. Materialien

Für die Herstellung von Nanofasern werden PA 6 von Sigma Aldrich Corporation (St. Louis, USA) und PVDF von Solvay AG (Brüssel, Belgien) als Polymere verwendet. Bei den Substraten werden ein Polypropylen-Vliesstoff (PP) mit 50 g/m² von der P. Glatzeder GmbH (Detmold, Deutschland) und ein Polyester-Vliesstoff (PES) von LEO's Nachfolger GmbH (Unterensingen, Deutschland) verwendet. Als Lösungsmittel für PA 6 wird Ameisensäure und für PVDF Dimethylacetamid (DMAc) und Aceton (alle drei Lösungsmittel von Carl Roth GmbH + Co. KG, Karlsruhe, Deutschland) genutzt.

1. 2. Elektrospinning und Spinnvorbereitung

Die Polymere werden 12 Stunden lang in einem Vakuumofen bei 40°C getrocknet. Für PA 6 wird eine Polymerkonzentration von 24 Gew.-% und für PVDF eine Polymerkonzentration von 13 Gew.-% mit einer Mischung aus DMAc/Aceton von 1:1 verwendet. Die Lösungen werden mittels Magnetrührer homogenisiert. Die Nanofasern werden mit einer Elektrospinnanlage vom Typ Fluidnatek LE-500 (Bioinicia, Sevilla, Spanien) hergestellt und mit einem rotierenden Trommelkollektor auf die Substrate aufgetragen (siehe Abbildung 3).

Die Spinnparameter sind in Tabelle 1 aufgeführt. Die Spinnzeit wird an die Polymer-konzentration und die Flussrate der Polymerlösung angepasst, um die gleiche Polymermasse für PA 6 und PVDF auf den Substraten zu erreichen.

Abbildung 3:         Elektrospinnanlage Fluidnatek LE-500 mit einem rotierenden Trommelkollektor zur Beschichtung von Substraten. [Sch23]

Tabelle 1:             Elektrospinnparameter für PA 6 und PVDF zur Beschichtung von Filtersubstraten aus PES und PP

1. 3. Untersuchungsmethoden

Die Morphologie der Nanofasern wie Faserdurchmesser oder Gleichmäßigkeit wird mit einem Rasterelektronenmikroskop bewertet. Dazu wird ein REM des Typs FlexSEM 1000II und das TM3030 Plus Tischmikroskop (beide K. K. Hitachi Seisakuscho, Chiyoda, Japan) verwendet. Die Datenauswertung erfolgt mit der Software Leica Application Suite 3.8 (Leica Microsystems GmbH, Wetzlar, Deutschland). Für die Faserdurchmesser werden mindestens drei Messungen auf drei verschiedenen Bildern pro Probe durchgeführt (n = 10 Messpunkte pro Vliesstoff).

Abbildung 4:         a) TOPAS Pore Size Meter PSM 165 zur Messung der Porengrößenverteilung; b) FX 3300 LabAir zur Messung der Luftdurchlässigkeit von textilen Strukturen.

Als Parameter für die Bewertung der Filtrationseffizienz werden die Porengrößenverteilung und die Luftdurchlässigkeit untersucht. Die Porengrößenverteilung ermöglicht die Bewertung von Filtrationsmechanismen wie Sieb- und Abfangeffekten sowie die Veränderung durch die Nanofaserbeschichtung. Der Luftstrom über einen steigenden Druck wird im trockenen und nassen Zustand gemessen und daraus die Porengrößenverteilung berechnet. Für diese Messungen wird ein TOPAS Pore Size Meter PSM 165 der Topas GmbH (Dresden, Deutschland) verwendet. Die Luftdurchlässigkeit ist ein Maß, das den Druckabfall über eine Membran annähert. Die nicht beschichteten Proben werden als Referenz verwendet, um die Einflüsse der Nanofaserbeschichtung zu evaluieren. Ein FX 3300 LabAir von TEXTEST Instruments AG (Schwerzenbach, Schweiz) wird für die Luftdurchlässigkeitstests verwendet. Die beiden Versuchsaufbauten sind in Abbildung 4 dargestellt.

3. Resultate

Das Elektrospinnen ergibt für PA 6 auf PES-Substraten einen Faserdurchmesser von 0,76 ± 0,24 µm und für PA 6 auf PP-Substraten 0,62 ± 0,13 µm. Für PVDF auf PES-Substraten beträgt der gemessene Faserdurchmesser 1,00 ± 0,16 µm und auf PP-Substraten 0,91 ±0,19 µm. Die Faserdurchmesser sind bei PA 6 etwas kleiner als bei PVDF, der Einfluss des Substrats auf die Faserdurchmesser ist dagegen nicht signifikant.

Abbildung 5:         Faserdurchmesser der Fasern aus dem Elektrospinning

Die Luftdurchlässigkeit und die mittlere Porengröße wurden anschließend mit den Substratmaterialien als Referenz getestet. Beide Materialien zeigen eine deutliche Abnahme der Luftdurchlässigkeit bei konstantem Druck, wobei die PA6-Fasern eine stärkere Abnahme aufweisen als PVDF. Dieser Trend lässt sich auch an der Porengröße der Schichten ablesen. PVDF verringert die Porengröße bei PP nur geringfügig oder sogar nicht signifikant, während PA6 die Porengröße deutlich verringert. Dies zeigt, dass bereits dünne Faserschichten einen Einfluss auf die Luftdurchlässigkeit und die Porengröße haben.

Abbildung 6:         Luftdurchlässigkeit der einzelnen Substrate und der mit Nanofasern beschichteten Substrate im Vergleich

Die Luftdurchlässigkeit und die mittlere Durchflussporengröße werden für einlagige Substrate und Substrate mit Nanofaserbeschichtungen gemessen. Die Ergebnisse für die Luftdurchlässigkeit sind in Abbildung 10.11 dargestellt. Die Luftdurchlässigkeit für PES-Substrate ist mit 4262,5 ± 414,17 mm*s-1 höher als für PP mit 2411,25 ± 155,97 mm*s-1. Die PA 6-Beschichtung senkt die Luftdurchlässigkeit deutlich auf 129,4 ± 32,55 mm*s-1 bzw. 152,13 ± 37,32 mm*s-1. Bei PES verringert die PVDF-Beschichtung die Luftdurchlässigkeit deutlich auf 2385,0 ± 145,99 mm*s-1 und bei PP auf 1775,0 ± 70,1 mm*s-1.

Die Ergebnisse der Messung der mittleren Durchflussporengröße sind in Abbildung 10.12 dargestellt. Bei PES sinkt die mittlere Durchflussporengröße deutlich von 82,03 ± 12,08 µm auf 23,24 ± 12,84 µm bei einer PA 6-Beschichtung bzw. 57,97 ± 8,21 µm bei einer PVDF-Beschichtung. Bei PP ist die mittlere Durchflussporengröße als Einzelschicht mit 61,18 ± 3,36 µm kleiner als bei PES. Nanofaserbeschichtungen haben keinen signifikanten Einfluss auf die mittlere Fließporengröße von PP-Substraten.

Abbildung 7:         Mittlere Durchflussporengröße der einzelnen Substrate und der mit Nanofasern beschichteten Substrate im Vergleich

Literaturliste

[AGZ+18]        Akampumuza, Obed; Gao, Hanchao; Zhang, Hongnan; Wu, Dequn; Qin, Xiao‐Hong

                        Raising Nanofiber Output: The Progress, Mechanisms, Challenges, and Reasons for the Pursuit

                        Macromolecular Materials and Engineering. Bd. 303 (2018) H. 1, S. AA1.5

 [GH04]           Gail, Lothar; Hortig, Hans-Peter

                        Luftfiltration.

In Gail, Lothar; Hortig, Hans-Peter:

Reinraumtechnik. 2. überarbeitete und erweiterte Auflage. - Berlin, Heidelberg, s.l.: Springer Berlin Heidelberg, 2004

[KSN]              Klein, Gunnar‐Marcel; Schrooten, Theo; Neuhaus, Tim

                        Reduction of Energy Demand for Industrial Dedusting Plants

                        Chemie Ingenieur Technik. Bd. 84 (2012) H. 7, S. 1121–1129

[Sch23]           Schneiders, Thomas

                        Evaluation and Method Development to Improve the Adhesion of Electrospun Fibres on Metals for Use in Medical Applications.

1. Auflage. - Düren: Shaker, 2023

[SKD+10]        Schrooten, Theo; Kögel, A.; Daniel, T.; Klein, Gunnar‐Marcel

                        Industrial dedusting with bag filters

                        Global Guide of the Filtration and Separation Industry (2010) D 11665 F, S. 156–160

[Tss22]            ts-systemfilter gmbh: SchlauchfilterAhorn-Berolzheim, 2022, https://www.ts-systemfilter.de/produkte/filterelemente/schlauchfilter.html

[Wik22]           Wikipedia (Hrsg.): SchlauchfilterSan Francisco, 2022, https://de.wikipedia.org/wiki/Schlauchfilter

[ZHW+17]       Zhu, Miaomiao; Han, Jingquan; Wang, Fang; Shao, Wei; Xiong, Ranhua; Zhang, Qilu; Pan, Hui; Yang, Yong; Samal, Sangram Keshari; Zhang, Feng; Huang, Chaobo

                        Electrospun Nanofibers Membranes for Effective Air Filtration

                        Macromolecular Materials and Engineering. Bd. 302 (2017) H. 1, S. 1600353

Abstract
Zum aktuellen Stand der Technik existiert keine Lösung für die Interaktion zwischen Hautsenso-ren zur Überwachung von Vitalparametern und Smart Textiles. Im Rahmen dieser Arbeit wird ein System entwickelt, welches die kabellose Daten- und Energieübertragung zwischen Sensoren und Textilien ermöglicht.
Hautsensoren ermöglichen in Bereichen wie Medizin und Sport eine nicht- oder minimalinvasive Überwachung von Vitalparametern wie Herzschlag, Atemfrequenz, Blutzucker oder Sauer-stoffsättigung des Bluts. Zur Maximierung des Tragekomfort wird eine Lösung mit passiven Haut-sensoren angestrebt, die mithilfe eines Smart Textiles mit Energie versorgt werden und welches die Daten der Sensoren ausliest.
Hiefür bietet sich NFC als Übertragungsstandard an, da NFC einen zeitgleichen Austausch von Energie und Daten ermöglicht. Mittels eines NFC-Tags mit integrierten Sensoren wird der Haut-sensor simuliert. Um die Grenzen der Lösung festlegen zu können wird der Einfluss verschiede-ner Parameter auf die Energieübertragung zwischen NFC-Antennen untersucht. Die untersuch-ten Parameter sind der Abstand zwischen NFC-Antenne und NFC-Tag, die relative Verschiebung zwischen NFC-Antenne und NFC-Tag, die Krümmung der NFC-Antenne, der Einfluss von Texti-lien zwischen NFC-Antenne und NFC-Tag sowie der Einfluss verschiedener Materialien und Ge-ometrien für gestickte NFC-Antennen.

Einleitung
Smart Textiles erlauben es auf verschiedene Arten zusätzliche Funktionen in Bekleidung oder andere Textilien zu integrieren. Soll ein elektrischer Schaltkreis auf oder in ein Textil integriert werden, bestehen verschiedene Möglichkeiten. Neben dem Drucken mit leitfähigen Tinten und dem Einbringen von leitfähigen Garnen mittels Weben und Stricken, bietet das Sticken ein hohes Maß an Designfreiheit und einer gegeben Waschbarkeit bei der Wahl von geeigneten leitfähigen Garnen. [1] Die textile Integration erlaubt außerdem einen nahezu uneingeschränkten Tragekomfort.
Bei der Wahl der Technologie für eine kabellose Datenübertragung ist besonders auf den Ener-gieverbrauch zu achten. NFC weist einen sehr niedrigen Energieverbrauch auf [2] und ermöglicht einen zeitgleichen Energie- und Datenaustausch. Die spiralförmige, flache Geometrie von NFC-Antennen, ermöglichen die Energieübertragung mittels Induktion [3]. Aufgrund der Antennenge-ometrie lassen sich NFC-Antennen mit leitfähigen Garnen auf Textilien aufsticken.

Experimenteller Teil
Um die Grenzen der Energieübertragung zwischen zwei NFC-Antennen zu untersuchen, wird der Einfluss verschiedener Faktoren auf die induzierte Spannung in einem NFC-Tag untersucht. Die untersuchten Faktoren sind der Abstand, die Verschiebung, die Krümmung und zwischen den Antennen befindliche Textilien. Dadurch werden verschiedene Situationen des Tragens von einem Bekleidungsstück mit einer textilen Antenne untersucht. Die verwendeten Versuchsvorrichtungen  werden mittels 3D-Druck hergestellt, siehe Abbildung 1.

Abbildung 1: Versuchsaufbau für Messungen des Einflusses des Abstands, der Geometrie, der Verschiebung und der Krümmung zwischen NFC-Antenne und NFC-Tag. Quelle: ITA

Neben den Versuchen zu den bereits beschrieben Parametern des Systems werden verschiedene textile NFC-Antennen gefertigt und bewertet. Dabei kommen selektierte Geometrien aus verschiedenen Literaturquellen [4], [5], [6] und Materialkombinationen zum Einsatz. Die Geometrien unterscheiden sich in der Anzahl der Windungen, dem Windungsabstand und dem Durchmesser der Antenne. Die untersuchten Materialkombinationen sind (A) Shieldex und Madeira HC 40, (B) Polyester und Shieldex und (C) Polyester und Kupferlackdraht. Anhand der gestickten Antenne können Aussagen über die Materialien und Geometrien getroffen werden. Zudem werden die Widerstände sowohl von den textilen Antennen als auch gekauften NFC-Antennen gemessen.
Die verschiedenen Geometrien sind in Abbildung 2 dargestellt.

Abbildung 2: Antennengeometrien. Quelle: ITA

Mit den Erkenntnissen der praktischen Versuche wird ein Demonstrator in Form eines langärmligen Oberteils hergestellt. Zur vereinfachten Herstellung wird die Antenne und zwei Leiterbahnen auf ein Textil gestickt und nachträglich auf den Ärmel des Oberteils aufgeklebt. Zusätzlich wird der Ärmel mit einer Tasche versehen, in die ein NFC-Leser platziert werden kann. Der NFC-Leser erlaubt ein Auslesen der Sensoren des NFC-Tags und die zeitgleiche Energieversorgung. Der Demonstrator ist mit Detailaufnahmen in Abbildung 3 zu sehen.

Abbildung 3: Demonstrator mit Detailaufnahmen. Quelle: ITA

Ergebnisse
In den Versuchen zu den Antennen konnte gezeigt werden, dass der Einfluss der untersuchten Krümmung auf Energieübertragung lediglich gering ist (> 5 %). Steigende Abstände und relative Verschiebungen hingegen führen zu einer Abnahme der induzierten Spannung im NFC-Tag. Insbesondere die Verschiebung schränkt die Anwendung ein. Bereits bei einer Verschiebung von etwa 2,5 cm beträgt die induzierte Spannung nur noch die Hälfte des Werts ohne Verschiebung (siehe Abbildung 4). In einem Endprodukt muss demnach eine möglichst genaue Positionierung über dem Hautsensor gewährleistet werden.

Abbildung 4: Messergebnis Verschiebung. Quelle: ITA


Bei der Wahl der Materialien hat sich die Materialkombination (A) mit Shieldex und Madeira HC 40 am zuverlässigsten gezeigt. Verglichen mit (B) ist (A) weniger fehleranfällig, da ein Riss eines Garns nicht zwangsläufig zu einem Trennen des Schaltkreises führt. Kupferlackdraht ist neben der Anfälligkeit bei Biegung zu brechen, aufgrund der erschwerten Kontaktierung nachteilig. Au-ßerdem ist bei der Entwicklung von Geometrien auf einen definierten Windungsabstand zu ach-ten, um Kurzschlüsse innerhalb der Antenne zu vermeiden. Es ist jedoch anzumerken, dass die gestickten Antennen im Vergleich zur verwendeten kommerziellen Antenne einen etwa um den Faktor 30 höherer Widerstand aufweisen.

Diskussion
Im Rahmen der durchgeführten Versuche hinsichtlich der untersuchten Parameter Abstand, Krümmung, Verschiebung sowie Geometrie konnte bei allen Parametern ein Einfluss erkannt werden. Dieser ist für die Parameter Abstand sowie Verschiebung besonders ausgeprägt. Dies zeigt sich unter anderem durch eine Halbierung der induzierten Spannung ab einer Verschie-bung von 2,5 cm. Im Rahmen von weiterführenden Versuchen soll in einem nächsten Schritt nun genauere Untersuchung und Weiterentwicklung von textilen NFC-Antennen durchgeführt werden, um eine energiesparende Umsetzung zu ermöglichen. Für die Übertragung der aktuel-len Ergebnisse in ein realistisches Szenario muss für die Entwicklung von Endprodukten eine genaue Positionierung der Antennen realisiert werden. Zusätzlich ist für ein Endprodukt eine textilbezogene Umsetzung des NFC-Lesers und seiner Energieversorgung anzustreben.

Danksagung
Wir danken dem Bundesministerium für Wirtschaft und Klimaschutz und der AIF-Forschungsge-meinschaft für die Förderung des IGF-Projektes Nr. 351EN/1.

Literaturliste
[1] Tao, X.: Handbook of Smart Textiles, Springer Singapore, 2015
[2] Gupta, D.; Khanna, A.; Hassanien, A. E.; Anand, S.; Jaiswal, A. (Hrsg.): International Conference on Innovative Computing and Communications, Springer Nature Singapore, 2023
[3] Lathiya, P.; Wang, J.: Near-Field Communications (NFC) for Wireless Power Transfer (WPT): An Overview In Zellagui, M.: Wireless Power Transfer – Recent Development, Applications and New Perspectives: IntechOpen, 2021
[4] Jiang, Y. T.; Xu, L. L.; Pan, K. W.; Leng, T.; Li, Y.; Danoon, L.; Hu, Z. R.: e-Textile embroidered wearable near-field communication RFID antennas. IET MICROWAVES ANTENNAS & PROPAGATION. 13, S. 99–104, 2019
[5] Del-Rio-Ruiz, R.; Lopez-Garde, J. M.; Macon, J. L.; Rogier, H.; IEEE: Design and Performance Analysis of a Purely Textile Spiral Antenna for On-Body NFC Applications, 2017
[6] Lin, R.; Kim, H.-J.; Achavananthadith, S.; Kurt, S. A.; Tan, S. C. C.; Yao, H.; Tee, B. C. K.; Lee, J. K. W.; Ho, J. S.: Wireless battery-free body sensor networks using near-field-enabled clothing, NATURE COMMUNICATIONS. 11, S. 444, 2020

1.  Einleitung

Die Chronisch Venöse Insuffizienz (CVI) stellt ein anhaltendes venöses Stauungssyndrom dar, das aufgrund diverser pathologischer Abweichungen im Venensystem mit graduell fortschreitendem Verlauf entsteht. Im Rahmen der Definition von CVI manifestieren sich Beinödeme, die zunächst über Nacht spontan rückgängig gemacht werden können, jedoch unbehandelt persistieren können [2,4,5].

Die Pathogenese der Erkrankung resultiert aus einer Insuffizienz der Venenklappen. Diese Defizienz der Klappen kann auf angeborene Fehlbildungen, strukturelle Schwäche oder abnormale, expandierbare Venenwände infolge anderer Pathologien wie Adipositas, langanhaltendes Stehen oder Sitzen zurückzuführen sein. Hieraus resultiert venöser Rückfluss, Behinderung des Blutflusses, Stauung und erhöhter Druck in den distalen Venenabschnitten. [1,4,6]

Die Therapie der CVI gliedert sich in konservative und invasive Maßnahmen. Die Wahl der Behandlungsstrategie hängt von der Anatomie und dem Stadium der Krankheit ab, wobei oft eine Kombination beider Ansätze empfohlen wird. Konservative Behandlungsoptionen umfassen allgemeine Maßnahmen, Kompressionstherapie, physikalische Entstauungstechniken sowie medikamentöse Therapien. Jedoch existieren Einschränkungen bezüglich der Effektivität konservativer Ansätze in bestimmten Kontexten, wie bei älteren Patienten mit multiplen Komorbiditäten. Die invasiven Verfahren fokussieren sich auf die Entfernung oder Verödung defizienter Venen oder die Isolierung der Refluxquelle vom restlichen Venensystem, wodurch das Blut ausschließlich durch gesunde Venen zirkuliert. Diese Maßnahmen führen zu signifikanter Symptomreduktion, Steigerung der Lebensqualität und Prävention von Folgeschäden. [3,5]

Das Ziel des BioV²alve-Projektes ist die biologische Rekonstruktion der Venenklappenfunktion durch ein biohybrides, textilbewehrtes, minimal-invasiv implantierbares Device. Die Trägerstruktur für die künstliche Venenklappe bildet ein degradierbarer, geflochtener Magnesiumstent. Dieser dient zur initialen Verankerung der Klappenstruktur in der Vene. Das Design des Stents wird bezüglich der Radialkraft optimiert um eine ausreichende Verbindung zwischen der Klappenstruktur und der Venenwand zu gewährleisten. Darüber hinaus wird das Migrationsrisiko des Implantates vermindert. Weitere Aspekte des Stentdesigns konzentrieren sich auf die ausreichende Flexibilität zur Anpassung an die Anatomie der Venenwand sowie der Sicherstellung von Knickresistenz. Die Klappenstruktur des Implantates wird der Anatomie der nativen Venenklappe nachempfunden. Eine gewirkte Netzstruktur bildet die textile Verstärkung der Klappe. Durch gezielte Nahtpunkte wird die Klappenstruktur am Stent verankert. Das Textil wird im BioV²alve Projekt mit einer Hydrogelbeschichtung kombiniert.

Das Ziel der Studie ist die Untersuchung des Einflusses der Wärmebehandlung der Stents auf die Radialkraft. Hierzu werden zwei verschiedene Wärmebehandlungen aus der Literatur verwendet.

2.  Material und Methoden

Stentherstellung

Die Stents werden mittels Einfadenflechten hergestellt. Hierbei wird Magnesium Draht der Legierung WE43 der Firma Meotec GmbH, Aachen, Deutschland mit einer Drahtstärke von 300 µm verwendet. Die Maße der Stents sind l = 25 mm und d = 12 mm.

Wärmebehandlung der Stents

Drei Temperatur-Dauer-Kombinationen werden auf jeweils drei Stents verwendet. Nach den Wärmebehandlungen wird bei allen Stents die Radialkraft getestet.

s. Tabelle 1: Temperatur und Dauer der Wärmebehandlungen

Radialkrafttestung

Zur Bestimmung der Radialkraft der Stents wird der Radialkrafttester TTR2 der Firma Blockwise Engineering LLC, Tempe, USA verwendet. Die Messungen erfolgen in Anlehnung an Teil 2 der DIN EN ISO 25539 und die ASTM Richtlinie F3067 – 14. Pro Parameterkombination werden drei Proben geprüft.

s. Tabelle 2:   Prüfparameter der Radialkraftprüfung

3. Ergebnisse

Die maximale Radialkraft wird genutzt, um die unterschiedlichen Wärmebehandlungen miteinander zu vergleichen. Pro Kombination der Prozessparameter wird die maximale Radialkraft von drei Proben ermittelt. Die Mittelwerte mit Standardabweichung aus den jeweils drei Proben wurden in Abbildung 1 aufgetragen. Der Referenzstent hat eine Radialkraft von 16,5 N ± 0,7 N und weist somit die niedrigste maximale Radialkraft auf. Die Wärmebehandlung mit 210 °C für 8 h führt zu einer Steigerung der maximalen Radialkraft auf 19,8 N ± 0,7 N.  Die Parameterkombination 225 °C mit 34 h weist mit 23,2 ± 0,8 N den höchsten Wert der maximalen Radialkraft. Dies entspricht einer Steigerung von 40 % gegenüber der Referenz ohne Wärmebehandlung.

s. Abbildung 1:   Maximale Radialkraft der Stents (Mittelwert und Standardabweichung)

s. Abbildung 2: Exemplarische Hysteresschleifen der Radialkraftmessung mit drei Zyklen eines Stents mit der Wärmebehandlung 225 °C und 34 h

4.  Zusammenfassung

Die Chronisch Venöse Insuffizienz (CVI) stellt ein anhaltendes venöses Stauungssyndrom dar, das aufgrund diverser pathologischer Abweichungen im Venensystem mit graduell fortschreitendem Verlauf entsteht. Das Ziel des BioV²alve-Projektes ist die biologische Rekonstruktion der Venenklappenfunktion durch ein biohybrides, textil-bewehrtes, minimal-invasiv implantierbares Device. Die Verwendung einer biodegradierbaren magnesiumbasierten Stentstruktur, welche sich nach erfolgter Einheilung der Venenklappe in das Umgebungsgewebe auflöst, ermöglicht eine schonende Therapie mit geringer dauerhafter Materialeinbringung in den Körper. Im Rahmen der Stententwicklung wurde der Einfluss der Wärmebehandlung nach dem Flechtprozess auf die maximale Radialkraft untersucht. Es wurde gezeigt, dass eine Ausscheidungshärtung des Magnesiums bei einer Temperatur von 225 °C und einer Dauer von 34 h eine Steigerung der Radialkraft ermöglicht.

5.  Danksagung

Das Projekt „BioV²alve“ (EFRE-0801315) wurde durch den Europäischen Fond für Regionale Entwicklung Nordrhein-Westfalen (EFRE.NRW) gefördert.

6.  Quellen

1.              Douketis, J.:  Chronisch Venöse Insuffizienz und Postthrombotisches Syndrom. Kenilworth 2016, URL: https://www.msdmanuals.com/de-de/profi/herz-kreislauf-krankheiten/periphere-venenerkrankungen/chronisch-venöse-insuffizienz-und-postthrombotisches-syndrom, Zugriff am 04.11.2019

2.              Ludwig, M.: Repetitorium für die Facharztprüfung Innere Medizin.
2. Aufl. Elsevier, München, Deutschland 2017

3.              Pannier F., Noppeney, T., Breu, F., et al.: S2k - Leitlinie Diagnostik und Therapie der Varikose, 03/2019

4.              Rabe, E., Gerlach, H.-E.: Praktische Phlebologie.
2. vollst. überarb. Aufl. THIEME, Stuttgart 2006

5.              Santler, B., Goerge, T.: Die chronische venöse Insuffizienz - Eine Zusammenfassung der Pathophysiologie, Diagnostik und Therapie. Journal der Deutschen Dermatologischen Gesellschaft 2017; 15 (5): 538–557

6.              Weber, B., Robert, J., Ksiazek, A., et al.:  Living-Engineered Valves for Transcatheter Venous Valve Repair. Tissue engineering Part C Methods 2014; 20 (6): 451–463

7.              Li, H.; Lv, F.; Liang, X.; Qi, Y.; Zhu, Z.; Zhang, K.:Effect of heat treatment on microstructures and mechanical properties of a cast Mg-Y-Nd-Zr alloy, Materials Science & Engineering A 667 (2016), S. 409-416

8.              Mengucci, P.; Barucca, G.; Riontino, G.; Lussana, D.; Massazza, M.; Ferragut, R.; Hassan Aly, E.: Structure evolution of a WE43 Mg alloy submitted to different thermal treatments, Materials Science and Engineering A 479 (2008), S. 37-44

Abstract: Implantate werden eingesetzt, um Körperfunktionen wiederherzustellen oder zu unterstützen. Stentimplantate werden beispielsweise implantiert, um Blutgefäße oder Organe zu öffnen oder zu stabilisieren. Insbesondere bei direktem Blutkontakt, aber auch in nicht-vaskulären Anwendungsbereichen verursachen dauerhaft im Patienten verbleibende Fremdkörper Langzeitkomplikationen und sorgen für eine erhöhte Patientenbelastung. Die zentralen Defizite sind Entzündungsreaktionen, notwendige Revisions- oder Entnahmeoperationen, Stress-Shielding (Gewebeveränderung aufgrund mechanischer Einflüsse), Lockerung und Migration aufgrund des Wachstums des Patienten und erhebliche Einschränkungen diagnostischer Verfahren wie Röntgen und CT-Scans durch die Verursachung von Bildartefakten. Aus den genannten Gründen wird seit einigen Jahren bereits an degradierbaren Implantatmaterialien geforscht. Magnesium hat sich dabei aufgrund seiner mechanischen Eigenschaften als vielversprechend erwiesen. Während Fertigungsverfahren wie Gießen oder Schneiden von Magnesium bereits gut erforscht sind, besteht wenig veröffentlichtes Wissen über die Entwicklung Mg-Draht basierter, textiler Strukturen. In dieser Studie wird die Möglichkeit der Verarbeitbarkeit von Magnesiumdraht in textilen Fertigungsverfahren aufgezeigt und am Beispiel von Stentimplantaten relevante Stell- und Zielgrößen validiert. Es kann gezeigt werden, das Magnesium textil verarbeitbar ist und sich anhand von Mg-Draht für die medizinische Anwendung geeignete textile Strukturen erzeugen lassen.

1. Einleitung

Die Food and Drug Administration (FDA), die Aufsichtsbehörde für Lebensmittel und Arzneimittel in den USA, einem der größten Medizintechnikmärkte der Welt, definiert Implantate als Produkte, die an oder unter der Körperoberfläche implantiert werden, um Medikamente abzugeben, Körperfunktionen zu überwachen oder Organe und Gewebe zu unterstützen. Beispiele sind Stentimplantate, Knochenschrauben/-platten sowie Herzschrittmacher und Defibrillatoren. [FDA19] Die Fallzahlen der Implantationen in Deutschland verdeutlichen, dass es zwei große Anwendungsbereiche für Implantate gibt. Sieht man von Zahnimplantaten ab, werden die meisten Implantate im Bereich des Skelettsystems eingesetzt. Im Jahr 2017 wurden 238.000 Hüftgelenke, 191.000 Kniegelenke und 26.000 Endoprothesen in Extremitäten implantiert. An zweiter Stelle stehen Stentimplantate mit 138.000 Implantaten in Gefäßen und Organen. [Bra18]

Die aktuell überwiegend verwendeten Implantatmaterialien können in Metalle, Polymere und Keramiken unterteilt werden. Metalle wie rostfreier Stahl werden verwendet, wenn eine hohe Festigkeit erforderlich ist, während Nickel-Titan-Legierungen eingesetzt werden, wenn ein elastisches Strukturverhalten erforderlich ist. Im Bereich der Polymere werden verschiedene Kunststoffe verwendet, von Polyethylen für hohe Abriebfestigkeit bis zu Polytetrafluorethylen (PTFE) für besonders geringe Reibung. Keramische Werkstoffe werden vor allem als Hüftgelenkkugeln, Knochenersatzmaterial und in der Zahnmedizin verwendet, darunter Aluminium und Zirkonoxid. [SSA+15; Psc20]

Diese beständigen Implantatmaterialien bringen allerdings entscheidende Nachteile mit sich. Die fünf am häufigsten genannten Defizite sind im Folgenden zusammengefasst:

1. Ein zentrales Defizit ist das Risiko von Entzündungsreaktionen, wie z. B. beim Einsatz von Stentimplantaten. Stents werden eingesetzt, um verengte Gefäße wieder zu öffnen oder offen zu halten. Wenn ein Stent über einen längeren Zeitraum von mehreren Jahren im Körper verbleibt, kann es aufgrund mechanischer und biochemischer Reizungen zu Entzündungsreaktionen (Inflammation) kommen. Diese führt zur Bildung von Narbengewebe, welches den Stent überwuchern kann, wodurch das betroffene Gefäß wieder verschlossen wird (Restenose). [OTO+21]
2. Ein weiterer Nachteil sind die notwendigen Revisions- oder Entnahmeoperationen für vorübergehend benötigte Implantate. In diesem Zusammenhang sind die häufig erforderlichen Medikamente zur Verringerung von Fremdkörperreaktionen und ihre Nebenwirkungen eine zusätzliche Belastung der Patienten. Dies und der zusätzliche Eingriff führt zu erhöhter Belastungen des Patienten, höheren Kosten und operationsbedingten Risiken wie bspw. Infektionen. [WXH+20]
3. Stress Shielding ist ein Defizit permanenter Implantate, welches insbesondere in der Orthopädie auftritt. Dieser Effekt hängt mit den mechanischen Eigenschaften der verwendeten Implantatmaterialien zusammen, insbesondere mit der Festigkeit und dem elastischen Verhalten. Die heute verwendeten Materialien haben in der Regel eine höhere Zugfestigkeit und ein höheres Elastizitätsmodul als der umgebende Knochen. Dadurch werden die Kräfte, die nativ gleichmäßig durch den Knochen geleitet werden, je nach Belastung lokal, punktuell in das weichere Füllmaterial (Spongiosa) des Knochens eingebracht. Bereiche des Knochens, die nun weniger belastet werden, werden zurückgebildet und dies kann zu einer Lockerung des Implantats führen. [WXH+20]
4. Ein Nachteil bei der Behandlung junger, noch wachsender Patienten ist, dass sich Implantate, die lange Zeit im Körper verbleiben, nur bedingt dem Wachstum anpassen können. Dies kann zur Lockerung von Endoprothesen und so zu einem erhöhten Risiko der Migration von Stentimplantaten führen. Darüber hinaus können Implantate das natürliche Wachstum des Patienten negativ beeinflussen. [OTO+21]
5. Implantate erschweren die Diagnostik anhand bildgebender Verfahren. Insbesondere metallische Implantate verursachen Bildartefakte in Röntgenaufnahmen oder bei CT-Scans, was die Auswertung des Bildmaterials erschwert oder unmöglich macht. [OTO+21]

Zusammenfassend kann also festgehalten werden, dass es sinnvoll wäre Implantate zu verwenden, die während der Heilungsphase abgebaut werden, damit der Körper nach und nach seine natürliche Funktion wiederherstellen kann und langfristig keine Fremdkörper im Patienten zurückbleiben.

2. Stand der Technik & Defizit

Bei der Auswahl geeigneter Implantatmaterialien müssen drei zentrale Materialeigenschaften berücksichtigt werden. Die Biokompatibilität, die mechanischen Eigenschaften sowie die Degradationszeit. Biokompatible Materialien verursachen keine nachteiligen Gewebereaktionen, sind metabolisierbar und erzeugen pH-neutrale Abbauprodukte. Was die mechanischen Eigenschaften betrifft, so müssen Zugfestigkeit und Elastizitätsmodul genauso wie die Degradationszeit in vivo der Heilungszeit der jeweiligen Anwendung entsprechen. [PRW+22]

Die Auswahl an in der aktuellen Forschung relevanten, abbaubaren Implantatmaterialien umfasst Polymere wie PLLA (Polymilchsäure) und PDS (Polydioxanon) sowie Metalle wie Eisen und Magnesium (Tabelle 1). Ein optimales Implantatmaterial sollte chemisch neutral abbaubar sein, eine biokompatibel sein und innerhalb des optimalen Korridors der Abbaudauer liegen. Insbesondere bei Anwendungen in Hohlorganen und Gefäßen sollten die mechanischen Eigenschaften des Implantatmaterials besonders hoch sein, um ein optimales Verhältnis zwischen Wandstärke und Stützkraft zu ermöglichen. Da PLLA und Eisen zu langsam degradieren, setzt sich Magnesium aufgrund seiner besseren Zugfestigkeit und Steifigkeit im Vergleich zu PDS als besser geeignetes Material für tragende und stützende Anwendungen durch. [PRW+22]

s. Anlage Tabelle 1: Eigenschaften degradierbarer Materialien [EBK+22; MLM+20; LFW14]

Es ist anzumerken, dass die Eigenschaften von purem Magnesium hinsichtlich der Anwendung für medizinische Implantate nicht ausreichend sind. Wie bei anderen Metallen können diese Eigenschaften anhand der Stellgrößen Legierungskomponenten, Kornstruktur sowie Geomtrie- und Oberflächengestaltung eingestellt werden. Dabei spielen das metallische Gefüge (Legierungszusammensetzung und Kornstruktur), die geometrische Gestaltung des Implantats, die Oberflächenbehandlung und die Beschichtung eine Rolle. Eine in der Medizintechnik häufig verwendete Legierung ist WE43, die Yttrium, verschiedene seltene Erden und Zirkonium enthält und eine hohe Festigkeit und Korrosionsbeständigkeit aufweist. [LFW14] Es befinden sich bereits lasergeschnittene Implantate aus diesem Material wie der Magmaris-Stent von Biotronik SE, Berlin in klinischen Studien, Knochenschrauben wie die Magnezix-Schraube der Firma Syntellix AG, Hannover sind bereits auf dem Markt und auch an großvolumigen, 3D-gedruckten (Lasersintern) Lösungen wird geforscht. [HIK+18; Syn19] Die textile Verarbeitung von Mg-Draht zu textilen Implantaten ist nach aktuellem Stand der Technik noch wenig erforscht. Dabei besteht gerade im Bereich großlumiger Gefäßprothesen ein hoher, stark wachsender Bedarf. [GJG22; Mer23b]

1. Methodik

Bei der Validierung von Magnesium als Implantatmaterial für die Herstellung abbaubarer, textiler Stützstrukturen sind initial zwei zentrale Fragen zu klären.

1. Zum einen stellt sich die Frage nach der Verarbeitbarkeit des Ausgangsmaterials. Textile Prozesse erfordern spezifische, mechanische und tribologische Eigenschaften des Halbzeugs. Hierzu gehören eine hohe Zugfestigkeit, ein geeignetes Elastizitätsmodul und passende Biegesteifigkeit sowie ein verarbeitbarer Durchmesser des Ausgangsmaterials.
2. Zum anderen muss die Eignung der Produkteigenschaften der textilen Strukturen für relevante klinische Indikationen gewährleistet sein. Hierzu gehören die mechanischen Eigenschaften (FRRF, FCOF) (1) sowie die mechanische Integrität bei zyklischer Belastung der Implantate (2).

3.1 Validierung der Verarbeitbarkeit

Am Institut für Textiltechnik der RWTH Aachen wurde die Verarbeitbarkeit von Magnesium und vergleichbaren Werkstoffen zur Herstellung von textilen Schlauchstrukturen durch Stricken, Weben und Flechten bereits untersucht (IGF-Forschungsprojekt 18880 N "MagCage - Textiles Magnesium-Implantat mit spezifischem mechanischem und geometrischem Eigenschaftsprofil für die Behandlung großer Knochendefekte in Röhrenknochen"). Es konnte gezeigt werden, dass aus Magnesiumdraht schlauchförmige Strukturen durch Strickverfahren hergestellt werden können. Im Webprozess führte die Herstellung von Geweben mit geschlossenen Webkanten aufgrund der Biegesteifigkeit des Ausgangsmaterials zu unbrauchbaren, inhomogenen Ergebnissen. Die Verarbeitbarkeit im Flechtprozess wurde sowohl maschinell als auch manuell untersucht. Es konnte gezeigt werden, dass der Magnesiumdraht mit geringen Modifikationen der Flechtklöppel verarbeitet werden kann. Auch die manuelle Verarbeitbarkeit des Magnesiumdrahtes konnte nachgewiesen werden (Siehe Abbildung 1). [Bol18]

s. Anlage Abbildung 1: Textile Verarbeitung von Magnesium-Draht [Bol18; Mer23a]

3.2 Validierung der Produkteigenschaften

Die Eignung von drahtbasierten Geflechten zur Anwendung als Implantat wurde am Institut für Textiltechnik am Beispiel von Stentimplantaten untersucht und bestätigt [Mer23b]. Eine Validierung der relevanten Produktparameter sowie der Dauerfestigkeit der Produkte steht noch aus und soll hier vorgestellt werden. Zur Prüfung der mechanischen Eigenschaften der Stentstrukturen bestehen genormte Verfahren wie die radiale Druckprüfung (DIN EN ISO 25539-2) (Siehe Abbildung 2). Dabei wird der Widerstand des Implantats gegen Kompression auf einen kleineren Durchmesser gemessen. Eine Bewertung kann z. B. anhand der radialen Stützkraft des Implantats bei einem Mindestdurchmesser von 50 % des Ausgangsdurchmessers vorgenommen werden.

s. Anlage Abbildungs 2:           Prüfvorrichtung zur Validierung der Radialkraft der Stentimplantate [Mer23a]

Im Rahmen der hier veröffentlichten Studien wurden zunächst zentrale Produktparameter (1) und ihr Einfluss auf die Zielgrößen Radialkraft (FRRF), Öffnungskraft (FCOF) sowie die bleibende Verformung (Längung, ΔDS und Stauchung, ΔLS) untersucht. Die berücksichtigen Produktparameter sind die Kronenzahl nK, der Flechtwinkel (Anzahl der Windungen nW) sowie die Länge der Implantate LS (Tabelle 2). Der Stent Durchmesser beträgt DS = 16 mm. Die Stentimplantate wurden manuell aus PEO-beschichtetem Mg-Draht der Firma Meotec GmbH, Aachen (DD = 0,2 mm) geflochten (Abbildung 3), in Anlehnung an die Prüfnorm DIN EN ISO 25539-2 geprüft und anhand eines faktoriellen Versuchsplanes ausgewertet.

s. Anlage Tabelle 2 und Abbildung 3: Tabelle 2:   Strukturmerkmale und Variationen und Abbildung 3:   Exemplarische Darstellung der Mg-Stentimplantate

Zur Validierung der Dauerfestigkeit (2) wurden in Anlehnung an die Prüfnorm DIN EN ISO 25539-2 zyklische Versuche durchgeführt. Das hierzu herangezogene Stentdesign ist ein Rundgeflecht mit einer Länge LS = 30 mm und einem Durchmesser von DS = 6 mm. Zur Validierung der Dauerfestigkeit wurde in Vorversuchen zunächst der Bereich der „elastischen Verformung“ des Implantates ermittelt. Es wurde ein Crimp-Durchmesser von DS = 85% D0 als überwiegend elastischer Prüfbereich definiert. Vollständige elastische Rückstellung ist mit dem vorliegenden Mg-Draht nicht möglich. Mit diesem Prüfdurchmesser wurden Versuchsreihen mit nP = 50 und 200 Zyklen durchgeführt und ausgewertet.

4. Ergebnisse

Im Folgenden werden die Ergebnisse der Parameteruntersuchung (1) sowie der Validierung der Dauerfestigkeit (2) vorgestellt.

Im Rahmen der Parameterstudie (1) konnte gezeigt werden, dass die Anzahl der Kronen nK einen deutlichen Einfluss auf die Radialkraft FRRF und die Öffnungskraft FCOF der Stents hat. Durch eine Erhöhung der Kronenanzahl nK von 6 auf 12 ergibt sich eine durchschnittliche Steigerung der Radialkraft FRRF um ca. 381 % und eine Zunahme der Öffnungskraft FCOF um durchschnittlich ca. 32 %. Des Weiteren führt die Erhöhung der Kronenanzahl nK zu einer signifikanten Veränderung der bleibenden Verformung. Dabei wurde eine Reduzierung der bleibenden Stauchung ΔDS von durchschnittlich ca. 65 % und eine Erhöhung der bleibenden Längung ΔLS von durchschnittlich ca. 33 % festgestellt.

Die Erhöhung der Anzahl der Windungen nW zeigt einen positiven Effekt in Bezug auf die Radialkraft FRRF und die Öffnungskraft FCOF der Stents. Durch eine Erhöhung der Anzahl der Windungen nW von 1 auf 2 wurde eine durchschnittliche Steigerung der Radialkraft FRRF um ca. 253 % und eine Zunahme der Öffnungskraft FCOF um ca. 212 % beobachtet. In Bezug auf die bleibende Verformung ist ein Anstieg um ca.  33 % bei der bleibenden Längung ΔLS erkennbar, während der Effekt auf die bleibende Stauchung ΔDS nicht eindeutig festzustellen ist.

Der Produktparameter Länge LS wirkt sich negativ auf die Radialkraft FRRF und die Öffnungskraft FCOF aus. Eine Erhöhung LS der Länge von 37 mm auf 45 mm führt zu einer durchschnittlichen Reduzierung der Radialkraft FRRF um ca. 11 % und zu einer durchschnittlichen Verringerung der Öffnungskraft FCOF um ca. 16 %. In Bezug auf die bleibenden Längung ΔLS und bleibende Stauchung ΔDS sind keine eindeutigen Effekte festzustellen. Die zahlenmäßigen Ergebnisse sind in Abbildung 4, die durchschnittlichen Effekte der einzelne Parameter auf die Zielgrößen in Tabelle 3 dargestellt.

s. Anlage Abbildung 4 und Tabelle 3, Abbildung 3:   Exemplarische Darstellung der Mg-Stentimplantate und Tabelle 3:        Mittlerer Effekt auf Zielgrößen (Faktorieller Versuchsplan)

Die Validierung der Dauerfestigkeit (2) wurde bei einem Prüfdurchmesser von DS = 85% D0 validiert (nP = 10) und durchgeführt (Abbildung 5, links). Die zyklischen Versuche wurden zunächst mit nP = 50 Zyklen durchgeführt (Abbildung 5, rechts).

s. Anlage Abbildung 5:           Zentrale Ergebnisse der zyklischen Versuche (1/2)

Die maximale Radialkraft (DS,85) des Implantates schwankt über den Prüfverlauf, während die geometrische Integrität erhalten bleibt. Es kommt zu keiner nennenswerten plastischen Verformung. Eine Veränderung der Stützkraft über den Prüfverlauf ist nicht erkennbar (Abbildung 6, links). Die mittlere Radialkraft stagniert zwischen 11,5 N und 10,7 N, bei einer Standardabweichung von 0,3 – 0,5 N. Die Radialkräfte von Zyklus 1., 25. und 50. unterscheiden sich nicht signifikant. Die Versuchsreihe mit nP = 200 Zyklen (nS = 1) ergibt ein ähnliches Ergebnis (Abbildung 6, rechts). Die Streuung der Ergebnisse nimmt erheblich zu, aber es ist keine Tendenz erkennbar.

s. Anlage Abbildung 6:           Zentrale Ergebnisse der zyklischen Versuche (2/2)

4. Fazit und Ausblick

Die Anwendungsbereiche für drahtbasierte Implantate wie bspw. Stentimplantate sind groß und nehmen zu. Degradierbare Implantate gelten dabei als vielversprechender Lösungsansatz, um die Defizite permanenter Implantate auszuräumen. Drahtbasierte Fertigungsverfahren zur Herstellung von Mg-Implantaten sind allerdings kaum untersucht. Im Rahmen der vorliegenden Studie wurden Ergebnisse zu relevanten mechanischen Eigenschaften von Mg-Implantaten und wie diese im Produktdesign eingestellt werden können präsentiert.

Die Ergebnisse der Studie zeigen signifikante Effekte der zentralen Produktparameter, insbesondere auf die Zielgrößen Radialkraft FRRF und Öffnungskraft FCOF. Im Hinblick auf die Öffnungskraft FCOF ergibt sich die Anzahl der Windungen nW aber auch die Anzahl der Kronen nK als entscheidende Faktoren mit größtem Optimierungspotential. Es stellte sich auch heraus, dass die Länge LS einen schwach negativen Einfluss auf die Öffnungskraft FCOF hat, was bei der Auslegung berücksichtigt werden sollte. Eine Bewertungsübersicht der zentralen Ergebnisse bezüglich der Effektstärken ist in Tabelle 4 dargestellt.

Die zyklischen Versuche zeigen, dass Mg-Draht basierte Stentimplantate eine geringe Ermüdungsneigung aufweisen und eine vollelastische Strukturstabilität der textilen Strukturen nach einmaliger Verformung im 1. Prüfzyklus gegeben ist. Bis zu nP = 200 Zyklen wurden kein Materialversagen oder anderweitige Unregelmäßigkeiten beobachtet. Auch wenn die Forschung noch am Anfang steht, zeigt diese, wie auch vorangegangene Veröffentlichungen [Mer23b; GJG22], das Magnesium als Implantatmaterial für drahtbasierte (Stent-)Implantate ein Werkstoff mit hohem Innovationspotenzial ist.

s. Anlage Abbildung 6:           Zentrale Ergebnisse der zyklischen Versuche (2/2)

Literaturverzeichnis

[Bol18]        Bolle, T.: MagCage - Textiles Magnesium-Implantat mit spezifischem mechanischem und geometrischem Eigenschaftsprofil für die Behandlung großer Knochendefekte in Röhrenknochen, 2018

[Bra18]       Brandt, Mathias: Was am häufigsten implantiert wird, 2018, https://de.statista.com/infografik/16204/operationen-zum-einsetzen-von-implantaten-in-deutschland/, Zugriff am 17.07.2023

[EBK+22]    Erben, J.; Blatonova, K.; Kalous, T.; Capek, L.; Behalek, L.; Boruvka, M.; Chvojka, J.:
The Injection Molding of Biodegradable Polydioxanone-A Study of the Dependence of the Structural and Mechanical Properties on Thermal Processing Conditions
Polymers Band:14 (2022)            H. 24

[FDA19]      FDA: Implants and Prosthetics, 2019, https://www.fda.gov/medical-devices/products-and-medical-procedures/implants-and-prosthetics, Zugriff am 17.07.2023

[GJG22]      Grimm, Y.; Jaworek, F.; Gries, T.:
Overview on the current global market of stent implants. Düren: Shaker Verlag, 2022

[HIK+18]     Haude, M.; Ince, H.; Kische, S.; Abizaid, A.; Tölg, R.; Alves Lemos, P.; van Mieghem, N. M.; Verheye, S.; Birgelen, C. von; Christiansen, E. H.; Barbato, E.; Garcia-Garcia, H. M.; Waksman, R.: Safety and clinical performance of a drug eluting absorbable metal scaffold in the treatment of subjects with de novo lesions in native coronary arteries: Pooled 12-month outcomes of BIOSOLVE-II and BIOSOLVE-III
Catheterization and cardiovascular interventions : official journal of the Society for Cardiac Angiography & Interventions Band:92 (2018) H. 7, E502-E511

[LFW14]     Luthringer, B. J.; Feyerabend, F.; Willumeit-Römer, R.:
Magnesium-based implants: a mini-review
Magnesium research Band:27 (2014)      H. 4, S. 142–154

[Mer23a]     Merkord, F.:
Evaluierung automatisierter Verfahren zur Herstellung drahtbasiert geflochtener Stentimplantate. 1. AuflageAufl.- Düren: Shaker, 2023

[Mer23b]     Merkord, F.:
Magnesium Wire in Medical Application - A Glimpse Into Future (2023)

[MLM+20]   Martins, J. A.; Lach, A. A.; Morris, H. L.; Carr, A. J.; Mouthuy, P.-A.:
Polydioxanone implants: A systematic review on safety and performance in patients
Journal of biomaterials applications Band:34 (2020)        H. 7, S. 902–916

[OTO+21]   Ochijewicz, D.; Tomaniak, M.; Opolski, G.; Kochman, J.:
Inflammation as a determinant of healing response after coronary stent implantation
The international journal of cardiovascular imaging Band:37 (2021) H. 3, S. 791–801

[PRW+22]   Prasadh, S.; Raguraman, S.; Wong, R.; Gupta, M.:
Current Status and Outlook of Temporary Implants (Magnesium/Zinc) in Cardiovascular Applications
Metals Band:12 (2022)     H. 6, S. 999

[Psc20]       Pschyrembel: Transplantation, 2020, https://www.pschyrembel.de/Transplantation/K0MU4, Zugriff am 17.07.2023

[SSA+15]    Saini, M.; Singh, Y.; Arora, P.; Arora, V.; Jain, K.:
Implant biomaterials: A comprehensive review
World journal of clinical cases Band:3 (2015)      H. 1, S. 52–57

[Syn19]       Syntellix AG: Bioresorbierbare Magnesiumschrauben (MgYREZr) in der orthopädischen Chirurgie, 2019, https://wehrmed.de/humanmedizin/bioresorbierbare-magnesiumschrauben-mgyrezr-in-der-orthopaedischen-chirurgie-3832.html, Zugriff am 18.07.2023

[WXH+20]        Wang, J.-L.; Xu, J.-K.; Hopkins, C.; Chow, D. H.-K.; Qin, L.:
Biodegradable Magnesium-Based Implants in Orthopedics-A General Review and Perspectives: Advanced science (Weinheim, Baden-Wurttemberg, Germany) Band:7 (2020) H. 8, S. 1902443

Einleitung

Der Wald spielt in vielen Funktionen eine wichtige Rolle bei der Bekämpfung der Klimakrise. Ein gesunder und resilienter Wald ist somit von höchster Wichtigkeit für die Zukunft. Starke Dürren zwischen 2018 und 2020 haben den Wald unter enormen Stress gestellt. Wassermangel und Hitzehaben die Bäume geschwächt und anfällig für Schädlinge wie den Borkenkäfer gemacht. Vor allem der Kronenzustand von Fichtenwäldern ist dabei stark betroffen. Der Borkenkäfer ist aktuell der größte Schädling in deutschen Wäldern. Er befällt hauptsächlich Fichten, welche mit 25 % die weitverbreitetste Baumart in Deutschland ist [Joh19a]. Borkenkäfer sind in der Lage großflächig geschwächte, aber auch gesunde Bäume absterben zu lassen und stellen somit ein großes Problem für den Wald dar [Nor15].

Bisherige Methoden zum Schutz der Bäume zielen darauf ab, die Borkenkäferdichte in einer Region allgemein zu senken. Übliche passive Vorgehensweisen sind, dem Käfer das Brutmaterial zu entziehen oder befallenes Holz schnellstmöglich zu entfernen. Mit Fallen können Käfer auch gezielt zu eliminiert werden, wobei Insektizide zum Einsatz kommen. Der Einsatz von chemischen Mitteln im Wald ist immer mit Vorsicht zu behandeln und sollte nur als Ultima Ratio eingesetzt werden, da er ungeplant auf andere, nützliche Tierarten Einfluss haben kann [HS12].

Im Rahmen  des  Projekts „HolzSchutzTex“  wird  ein  Gewebe  aus funktionalisierten Monofilamenten untersucht. In der Praxis soll es auf geschlagenes Holz gelegt werden und dieses vor Borkenkäfern schützen. Dies verhindert einerseits einen wirtschaftlichen Schaden. Dieser entsteht, wenn Borkenkäfer Holzpolter angreifen und somit wirtschaftlich nutzbares Holz unbrauchbar machen. Andererseits kann dem Borkenkäfer so Brutmaterial entzogen werden, wodurch es die Käfer insgesamt schwerer haben, sich auszubreiten. Die mechanische Barriere durch das Gewebe und für Käfer abstoßende Geruchsstoffe sollen die gewünschte Wirkung erbringen, ohne andere Käferarten zu gefährden.

Materialien

Die Monofilamente für das Projekt „HolzSchutzTex“ werden aus einem Polymer-Geruchsstoff-Compound hergestellt. Das verwendete Polymer, Lumicene Supertough 40ST05, ist ein metallocen-katalysiertes Ethylencopolymer. Lumicene Supertough ist der Handelsname eines speziellen Kunststoffes aus der Kunststoff Gruppe der Polyethylene der Firma TOTAL RESEARCH & TECHNOLOGY FELUY, in Belgien [TOT19]. Neemöl und „Termite Repellent Film“ (TRF) wurden als Geruchsstoffe verwendet.

TRF erhält seinen termitenabweisenden Effekt durch seine Inhaltsstoffe Lavendelöl, Pfefferminzöl und Citronellal.  Diese sind Biozid-Stoffe und jeweils mit einer Konzentration von weniger als 0,5 m% im Masterbatch gelöst. TRF ist farblos und riecht durch den Zusatzstoff Citronellal leicht nach Zitrone [FBW21].Bei Neemöl handelt es sich um ein Extrakt aus Samen und Rinde des Neem-Baumes. Es ist ein durchsichtiges, bei Raumtemperatur zähflüssiges Öl [COP+16]. In Neemöl sind mindestens 100 biologisch aktive Stoffe vorhanden, von denen Azadirachtin der Wichtigste ist. Seine repellente Wirkung gegen Kupferstecher wurde bereits 1990 erforscht [WS90]. Die Schmelztemperaturen liegen bei 120°C und 160°C, wodurch sich beide Stoffe in herkömmlichen Extrudern mit dem Polymer gemischt und zu einem Film oder Filament ausgearbeitet werden können. Die Geruchsstoffe und das Polymer werden durch die Firma FBW GmbH zu einem Compounds mit jeweils 2 m% und 5 M% verarbeitet.

Herstellungsmethodik

Es werden jeweils Gewebe mit 25 und 30 Schuss/10 cm für die Compounds TRF-5 M%-2022, Neemöl-5 M%-2022 und aus reinem Lumicene Supertough 40ST05 hergestellt. Die mit dem Geruchsstoff versetzten Monofilamente werden in den Geweben nur als Schussfaden eingetragen. Die Kettfäden werden wegen des hohen Umrüstaufwands und den damit verbundenen Kosten als Standardfilament ausgeführt. Die Kettfäden sind im Gewebe schwarz und grün eingefärbt.

Käferversuche

Die Wirksamkeit der Gewebe gegen Borkenkäfer wurde an Versuchen im Wald erprobt. Dafür wurden Fallen mit den verschiedenen Geweben bestückt und die gefangenen Käfer ermittelt. Bei den Fallen handelt es sich um Schlitzfallen der Firma WITASEK aus Feldkirchen in Kärnten und der Firma THEYSON aus Salzgitter. Diese sind circa 50 cm x 60 cm große schwarze Boxen mit Schlitzen an Vorder- und Rückseite und Auffangbehälter im Inneren (Abbildung 1).

Bei Schlitzfallen handelt es sich um Prallfallen: Die Käfer werden durch das Pheromon TYPOSAN P306 angelockt, fliegen gegen die Falle, prallen davon ab und fallen durch die nach oben geöffneten Schlitze durch einen Trichter in den Auffangbehälter. Es wurden 14 Fallen auf einer ca. 45.000 m² abgeholzten Fläche aufgestellt. Um den Einfluss der Geruchsadditive zwischen Fallen zu minimieren haben sie einen Abstand von mindestens 40 m. Der Mindestabstand zu umgebenden Bäumen beträgt 20 m.

Abbildung 1: Bild einer Schlitzfalle (s. PDF)

Die Anordnung der Fallen ist in Abbildung 2 zu sehen. Die Fallen werden so aufgestellt, dass sie die gleiche Orientierung aufweisen und in Hauptwindrichtung ausgerichtet sind.

Abbildung 2: Anordnung der Schlitzfallen auf der Fläche (s. PDF)

Dadurch kann eine möglichst ähnliche Geruchsausbreitung sichergestellt werden. Gewebe mit und ohne die verschiedenen Additive wurden von außen und innen an Fallen angebracht. Zusätzlich wurde eine Referenzfalle ohne Gewebe getestet. So gab es 8 verschiedene Ausstattungen. Alle 3 Tage wurden die Fallen geleert und die Standorte rotiert, um den Einfluss des Standortes zu minimieren. Bei jeder Leerung wird die Anzahl der gefangenen Käfer erfasst. Die Versuche werden über drei Wochen vom 02.08.2022 bis zum 23.08.2022 durchgeführt.

Ergebnisse und Diskussion

Vor Auswertung der Ergebnisse ist es sinnvoll mögliche Ergebnisse zu betrachten. Bei einer nachweisbaren Wirkung des Geruchstoffes ist zu erwarten, dass in der Referenzfalle (Falle 14) am meisten Käfer gefangen werden. Diese besitzt weder eine geruchliche noch eine mechanische Schutzwirkung, sodass Käfer ungehindert in die Falle fliegen können. Die Fallen 1 bis 4 sind mit einem geruchsstofffreien Gewebe ausgestattet. Es ist zu erwarten, dass durch die mechanische Barrierewirkung weniger Käfer als in Falle 14 gefangen werden. Am wenigsten Käfer sollten in den Fallen gefangen werden, die mit den geruchsstoffversetzten Geweben ausgerüstet sind (Fallen 5 bis 12). Hier lässt sich keine Vorhersage treffen, ob der Geruchsstoff TRF oder Neemöl eine stärkere repellente Wirkung aufweist. Die aufsummierten Anzahlen der gefangenen Käfer pro Falle sind in Abbildung 3 dargestellt.

Abbildung 3: Kumulierte Käferanzahl pro Falle über den gesamten Zeitraum (s. PDF)

Insgesamt werden 2014 Käfer gefangen. In den Daten ist kein Zusammenhang zwischen gefangenen Käfern und Art des Gewebes zu erkennen. In Falle 5 werden am meisten Käfer gefangen. Diese Falle ist mit dem Gewebe TRF- 5 M%-2022 bestückt. Die Falle 12 hat 204 Käfer gefangen. Das Gewebe dieser Falle ist mit Neemöl-5 M%-2022 versetzt. Bei den Fallen mit Geruchsstoff ist allerdings ein umgekehrter Zusammenhang zu erwarten. Beiden Geruchsstoffen ist damit keine direkte repellente Wirkung zuzuordnen.

In Abbildung 4 ist die kumulierte Käferanzahl der Gewebearten ohne Additiv, TRF-Geruchsstoff und Neemöl dargestellt. Für diesen Vergleichswert werden die gesamten Fallenfangzahlen der Gewebearten aufsummiert. Es ist zu erkennen, dass alle Gewebearten nahezu gleich viele Käfer gefangen haben. Wird die Anzahl der gefangenen Käfer der jeweiligen Gewebearten auf die Gesamtkäferanzahl bezogen, so ergibt sich für jede Gewebeart ein Anteil von 29 %. Eigentlich zu erwarten ist, dass die Gewebe ohne Additiv deutlich mehr Käfer fangen.

Abbildung 4: Kumulierte Käferanzahl nach Gewebeart (s. PDF)

Dass bei den Versuchen keine Wirksamkeit der Geruchsstoffe festgestellt wird, bedeutet nicht zwangsläufig, dass die Geruchsstoffe keine repellente Wirkung gegen Borkenkäfer aufweisen. Ebenso ist es möglich, dass die Geruchsadditive im Gewebe zu schwach sind. Genauso ist es möglich, dass das verwendete Pheromon in der Falle zu stark war und die Geruchsstoffe aus den Geweben überlagert hat. In diesem Fall wären alle Fallen gleich attraktiv für die Borkenkäfer. Bei Betrachtung der unterschiedlichen Anbringungsarten des Gewebes lässt sich feststellen, dass Fallen mit außen installiertem Gewebe weniger Käfer fangen als Fallen, bei denen das Gewebe innen angebracht wurde. Dieser Zusammenhang ist in Abbildung 5 zu sehen.

Zusammenfassung und Ausblick

Im Rahmen des Projekts „HolzSchutzTex“ wurden Monofilamente mit Geruchsadditiv zur Vergrämung von Borkenkäfern zu Geweben hergestellt. Diese sollen bereits geschlagenes Holz vor einem Borkenkäferbefall schützen. Zur Wirksamkeitsanalyse der fertigen Gewebe werden diese im Rahmen einer Versuchsreihe mit Borkenkäferschlitzfallen untersucht. Diese Versuchsreihe wird auf einer Lichtung neben einem Fichtenwald durchgeführt. Dabei werden die Fallen mit unterschiedlichen Geweben verschiedener Additive und Eigenschaften bestückt.

Um sicherzustellen, dass die Messwerte nicht durch die verschiedenen Standorte der Fallen beeinflusst werden, werden diese in gleichen Intervallen rotiert. In den Versuchen werden insgesamt 2014 Borken-käfern gefangen, wobei sich jeweils 29 % in Fallen mit 5 % TRF, 5 % Neemöl und ohne Additiv befinden. Die Wirksamkeit der Duftstoffe hinsichtlich der vergrämenden Wirkung konnte nicht abschließend bewertet werden, allerdings kann eine Barrierewirkung des Funktionsgewebes nachgewiesen werden.

Abbildung 5: Mittelwerte der Käferfangzahlen nach Anbringungsart des Gewebes (s. PDF)

Quellen
[Bun22] Bundesministerium für Ernährung und Landwirtschaft: Ergebnisse der Waldzustandserhebung 2021: März 2022
[FBW21] FBW GmbH: Material Safety Data Sheet – Regulation 1907/2006/EC: 2021, Ausgestellt im Juli 2022
[HS12] Hurling, R.; Stetter, J.: Untersuchungen zur Fangleistung von Schlitzfallen und Fangholzhaufen bei der lokalen Dichteabsenkung von Buchdrucker (Ips typographus)-Populationen, Gesunde Pflanzen Band:64 (2012), H. 2, S. 89–99
[Joh19a] Johann Heinrich von Thünen-Institut: Wald in Deutschland - Wald in Zahlen: 2019
[Nor15] Nordwestdeutsche Forstliche Versuchsanstalt: Integrierte Bekämpfung rindenbrütender Borkenkäfer (2015), https://www.nw-fva.de/fileadmin/nwfva/common/veroeffentlichen/waldschutzpraxis/Waldschutz_PraxisInfo_01_Borkenkaefer_2015-04.pdf, Zugriff am 04.05.2023
[TOT19] TOTAL RESEARCH & TECHNOLOGY FELUY: Lumicene® Supertough 40ST05, https://polymers.totalenergies.com/supertough-40st05, Zugriff am 05.05.2023
185190195200205210215220225230InnenAußenKäferanzahlAnbringungMittelwert

Einleitung

Exoskelette werden heutzutage in vielen Bereichen eingesetzt. Zum Heben von schweren Lasten, die ohne Exoskelett nicht zu bewältigen wären, bis zum Einsatz in der Rehabilitation von Patienten, die durch einen Unfall eine Einschränkung in ihrer Bewegungsunfähigkeit besitzen. Im Alltag jedoch finden Exoskelette kaum Anwendung. Ein Grund dafür ist unter anderem die umständliche Steuerung. Viele Modelle nutzen eine Auswahl an Bewegungsmodi, die durch Knopfdruck eingestellt werden. Dadurch lässt sich kein dynamischer Bewegungsablauf erreichen. Werden Sensoren für die Steuerung verwendet, sind diese entweder zu langsam, sodass kein natürlicher Bewegungsablauf möglich ist, oder es ist nötig Elektroden direkt auf der Haut zu platzieren. Das erfordert einerseits eine hohe Präzision bei der Anbringung der Elektroden und andererseits kann der direkte Hautkontakt als unangenehm empfunden werden. [1]

Experimentieller Teil

Das Ziel dieses Forschungsansatzes ist die Entwicklung einer Drucksensormatrix, die in der Lage ist, sowohl unterschiedliche Druckbelastungen zu unterscheiden als auch die Druckbelastung räumlich abzugrenzen. Dazu wird das kapazitive Drucksensorprinzip verwendet, siehe Abbildung 1.

Der Aufbau des kapazitiven Drucksensors basiert auf dem Prinzip des Plattenkondensators. Dabei fungiert das Textil als Dielektrikum. Auf dem Textil werden Kondensatorplatten aus leitfähiger Tinte auf das Textil gedruckt, sodass der Aufbau eines Plattenkondensators entsteht. Bei Ausübung von Druck auf den Aufbau verringert sich der Plattenabstand d, wodurch sich die gemessene Kapazität erhöht. Diese Kapazitätsänderung wird gemessen, um Rückschlüsse auf die ausgeübte Kraft zu ziehen.

Für die Drucksensormatrix wird die Entwicklung dieser in drei (I bis III) aufeinander aufbauende Schritte unterteilt, siehe Abbildung 2.

Im ersten Schritt (I) wird das Textil für die Herstellung der Drucksensoren ermittelt. Dazu wird die relative Permittivität von einer Auswahl an Textilien bestimmt und das Textil mit der höchsten relativen Permittivität ausgewählt. Mit dem ausgewählten Textil erfolgt im zweiten Schritt (II) die Validierung des Drucksensorprinzips, indem einzelne Drucksensoren hergestellt und ausgemessen werden. Zusätzlich dazu wird der Einfluss der Kondensatorplattengröße und Textildicke auf die gemessene Kapazität untersucht, indem diese variiert werden. Basierend auf diesen Ergebnissen wird im dritten Schritt (III) der einzelne Drucksensor auf eine Drucksensormatrix erweitert.

Ergebnisse

Durch die Erweiterung des einzelnes Drucksensors auf eine Drucksensormatrix ist es möglich, sowohl unterschiedlich starke Belastungen zu unterscheiden als auch diese räumlich abzugrenzen, siehe Abbildung 3.

Dabei wird das Feld 3|3 (oben rechts) stärker belastet als das Feld 3|1 (unten links), wie durch die unterschiedliche Größe der Gewichte veranschaulicht (Abbildung 3, links). In der Matrix (Abbildung 3, rechts) ist die Differenz zwischen dem unbelasteten Zustand dargestellt und dem belasteten Zustand dargestellt.

Diskussion

Die Ergebnisse der Drucksensormatrix zeigen, dass es möglich ist sowohl unterschiedliche Druckbelastungen zu erkennen als auch diese räumlich abzugrenzen. Allerdings ist auch ein Ausschlag bei einigen nicht belasteten Feldern zu beobachten. Ein Grund ist das die Felder sich untereinander beeinflussen. Zusätzlich ist kapazitive Kopplung zwischen den einzelnen Messkabeln zu beobachten, sodass sich durch eine relative Verschiebung dieser zueinander, die gemessene Kapazität verändert. Aus diesem Grund sind auch Ausschläge für unbelastete Felder zu beobachten.

Zusammenfassung

Im Rahmen dieser Arbeit wurde eine Drucksensormatrix entwickelt und die Funktionsweise validiert. Der Drucksensor ist in der Lage unterschiedliche Belastungen zu unterscheiden. Durch den Aufbau einer Drucksensormatrix ist es möglich die Belastung räumlich abzugrenzen.

Danksagung

Wir danken dem Bundesministerium für Wirtschaft und Klimaschutz für die Förderung des Forschungsprojektes im Rahmen des Zentralen Innovationsprogramms Mittelstand (ZIM).

Ein zentraler Bestandteil bei der Herstellung von Bauteilen aus Faserver-bundkunststoffen (FVK) stellt der Zuschnitt von textilen Halbzeugen aus teuren Hightech-Materialen wie Kohlenstoff-, Aramid-, und Glasfasern dar. Der manuelle Zuschnitt mit handgeführten Schneidwerkzeugen erfolgt sowohl bei kleinen Unternehmen als auch bei Konzernen wie zum Beispiel beim Zuschnitt von Textilien für Rotorblätter von Windkrafträdern.

Die hochabrasiven Verstärkungsfasern verursachen in Abhängigkeit der individuellen Textil- und Fasereigenschaften einen hohen Verschleiß der Werkzeuge. Dadurch steigt die Schnittkraft über die Einsatzzeit kontinuierlich an, während die Schnittqualität abnimmt. Die Erfassung des Verschleißes erfolgt aktuell primär durch das subjektive Gefühl des Bedieners, wie groß die Schnittkraft ist, die aufgebracht werden muss. In der Praxis werden die Werkzeuge folglich über ihren Verschleißpunkt hinaus betrieben. Bei einer rechtzeitigen Wartung müssen die Scheren wesentlich weniger intensiv nachbearbeitet werden, was zu erheblich längeren Lebenszeiten und auch zur Kostenreduktion beiträgt.

Ziel des laufenden Projekts InfiniCut ist die Ermöglichung von modernen Servicekonzepten, die dem Anwender kurz vor einem kritischen Verschleiß automatisch ein überholtes Werkzeug schickt. Dies ist aktuell nicht möglich, da der vorliegende Verschleiß über geeignete Größen, wie die Schnittkraft, kontinuierlich gemessen werden müsste.

Das Projekt InfiniCut erforscht eine andere, geeignetere Möglichkeit, die auf der modellbasierten Vorhersage des Verschleißes basiert. Hierfür werden für verschiedene Scheren und Materialkombinationen die Kraft-Weg Diagramme während der Schneidevorgänge über die Lebenszeit aufgezeichnet. Gleichzeitig wird optisch die Schnittqualität und der Schneidenverschleiß überwacht, bis diese an eine vom Hersteller definierte Grenze stoßen. Über die Erfassung der Anzahl durchgeführter Schnitte und der durchschnittlichen Schnittlänge kann der Verschleiß in Abhängigkeit des bearbeiteten Materials vorhergesagt und der optimale Wartungszeitpunkt eingehalten werden. Zur Umsetzung wird im laufenden Projekt von der Firma Miltronik Steuer- und Leistungselektronik GmbH & Co. KG ein schnittzählender Mikrochip entwickelt, der von der Firmal Robuso-Stahlwarenfabrik Buntenbach & Sohn GmbH in die Schere integriert wird. Die Modellentwicklung liegt beim Institut für Textiltechnik der RWTH Aachen University.

Das Forschungsvorhaben InfiniCut (KK5055917) wird am Institut für Textiltechnik der RWTH Aachen University (ITA), der Firma Miltronik Steuer- und Leistungselektronik GmbH & Co. KG. und der Firma Robuso-Stahlwarenfabrik Buntenbach & Sohn GmbH durchgeführt. Es wird von der Arbeitsgemeinschaft industrieller Forschungsvereinigungen (AiF) e. V. gefördert.

Mit der Weiterentwicklung der Elektromobilität wird der Bedarf der Automobilindustrie an Leichtbaukomponenten immer deutlicher. Die Leichtbauteile werden benötigt, um das Gewicht des Fahrzeugs zu reduzieren und damit die Reichweite zu erhöhen. Gleichzeitig steigt mit der jährlichen Wachstumsrate von 11% bei carbonfaserverstärkten (CFK) Verbundwerkstoffen die Sorge um die Entsorgung bzw. Wiederverwendung von Carbonfasermaterialien speziell aus der Automobilindustrie. Denn nach EU-Regelung müssen 85 Prozent des im Automobil verbauten Materials wiederverwendet werden und 95 Prozent recyclingfähig sein. Im Multimaterialbau stehen die Fügestellen im Fokus. Fügestellen sind kritische Bereiche für die mechanischen Eigenschaften des Konstrukts, behindern aber gleichermaßen die Materialtrennung am Lebensende und erschweren damit das Recycling.

Ziel des Vorhabens von CoopLaserJoining ist die Entwicklung modernster Laserbearbeitungs- und Fügetechnologien für rezyklierbare Carbonfaserverbundwerkstoffe für den Einsatz in Automobilkarosserieteilen. Zur Erhöhung der Produktivität der Laserbearbeitungsprozesse wird ein intelligenter Strahlschalter entwickelt, welcher die vorhandene Laserleistung auf zwei oder mehr Bearbeitungsköpfe aufteilt. So kann die Zykluszeit für die Lasermaterialbearbeitung in beiden Fügeprozessen mindestens halbiert werden und erhöht so Effizienz und Wettbewerbsfähigkeit der Laserprozesse.
Hierbei konzentriert sich das Projektkonsortium auf die Einbringung von Krafteinleitungselementen mittels Ultrakurzpuls (UKP)-Laserbohren in Preforms zur Erhöhung der Haftfestigkeit und Verkürzung der Prozesskette. Außerdem erlauben lösbare Verbindungen eine Verbesserte Trennbarkeit der Materialien und schaffen somit die Voraussetzung zum einfachen Recycling der Materialien.

Das Vorhaben wird am Beispiel der Automobilindustrie für die kostenorientierte Massenproduktion durchgeführt. Ein Aluminium-Leichtbaurahmen wird mit verschiedenen CFK-Komponenten verstärkt. Die Dauerfestigkeit und Belastbarkeit der Bauteile wird im Wesentlichen durch die Fertigungstechnologie sowie die Technik des Verbindens der CFK-Bauteile mit dem Aluminium-rahmen bestimmt. Die Festigkeit der resultierenden Verbindungen wird durch Belastung bis zum Versagen bewertet. So ist es möglich, für unter-schiedliche Funktionsteile eine optimierte Fertigungs- und Fügetechnik zu identifizieren und den Fügeprozess an die spezifischen Anforderungen anzupassen.

Projektbeteiligte
Fraunhofer Institut für Lasertechnik, Amphos GmbH, Seoul National University of Science and Technology, Sungwoo Hitech CO., LTD.

Das Forschungsvorhaben CoopLaserJoining (01DR21026B) wird am Institut für Textiltechnik der RWTH Aachen University (ITA), dem Fraunhofer Institut für Lasertechnik (ILT) und der Firma Amphos GmbH durchgeführt. Es wird vom Bundesministerium für Bildung und Forschung im Rahmen der Fördermaßnahme IB-Asien gefördert.

Einleitung
Der demografische Wandel und ein zunehmend ungesunder Lebensstil in der westlichen Welt führen zu einer stetig steigenden Zahl von Patienten mit Herz-Kreislauf-Erkrankungen und stellen die moderne Medizin vor große Herausforderungen. Mit der zunehmenden Zahl von Behandlungen steigt auch die Zahl der Patienten, die aufgrund ihrer individuellen Anatomie oder Physiologie für eine Behandlung mit Standardprodukten nicht geeignet sind. Dies betrifft etwa 40% aller Patienten der jährlich in Deutschland durchgeführten rund 21.000 endovaskulären Behandlungen von Aortenaneurysmen. Eine patientenorientierte Gesundheitsversorgung macht daher eine Individualisierung der Medizin notwendig [2]. Dies erfordert auch ein Fortschreiten der Patientenindividualisierung durch die Medizintechnik, um den gewünschten Therapieerfolg zu erzielen. Diese individualisierten Implantate sollten exakt auf die spezifische Anatomie des Patienten zugeschnitten sein und auf Basis eines medizinischen Bilddatensatzes in Losgröße 1 hergestellt werden. Auf diese Weise wird eine Versorgung der lebenswichtigen Abgänge der Aorta gewährleistet. Aus technischer und wirtschaftlicher Sicht steht der Individualisierung die Bedingung einer wirtschaftlichen und reproduzierbaren Herstellung von Produkten mit Losgröße 1 gegenüber. Diese Anforderungen können mit innovativen textilen Fertigungsverfahren erfüllt werden. Die Kettenwirktechnik im Allgemeinen und die Jacquard-Wirktechnik im Besonderen erfüllen die notwendigen Anforderungen, sind aber in hohem Maße bedienerabhängig. Das enorme Potenzial der Jacquard-Wirktechnologie für die Herstellung von textilen Implantaten wird derzeit nicht genutzt, da keine Erfahrungen über die Zusammenhänge des Wirkprozesses vorliegen und keine Konstruktionswerkzeuge existieren, die diese Zusammenhänge adäquat beschreiben. Die am Institut für Textiltechnik der RWTH Aachen (ITA) im Projekt "IndiTexPlant" erzielten Ergebnisse bieten erstmals die Möglichkeit, das virtuelle Produktdesign in Kombination mit der Jacquard-Stricktechnologie in eine digitale Produktentwicklung vom medizinischen Bilddatensatz über das Topologiemodell der rekonstruierten Produktgeometrie bis hin zur Ableitung der Musterung für das textile Produkt zu übertragen (siehe Abbildung 1).
