Einleitung und Problemstellung

Die Fertigung gewinkelter Rohrstücke, Flanschstutzen und Abzweigungen für Rohrleitungssysteme in der chemischen Industrie erfolgt gegenwärtig nahezu ausschließlich im Handlaminierverfahren (HLV). Dieses zeit- und kostenintensive Verfahren ist derzeit alternativlos, da bestehender hohe Anforderungen an die Wärmebeständigkeit, Flammhemmung (ASTM E-84-98, EN 13121-1, DIN 18820‑1) sowie Chemikalienresistenz bestehen [1,2]. Die komplexen Bauteilgeometrien sowie die großen Wandstärken bis 35 mm führen bei der Harzinfusion zu inhomogenen Fließfrontverläufen, stark variierenden Harzfließwegen und zu Poren (Lunker) oder trockenen Stellen und machen aktuell das HLV alternativlos.

In Kooperation zwischen dem Polymerkompetenzzentrum (PUK) der TU Clausthal und dem Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM) der TU Dresden wurden neuartige Funktionsfadenstrukturen und Textilkonstruktionen entwickelt, die temporäre Strömungskanäle mit frei wählbarer Ausrichtung in einfach gekrümmte Bauteile integrieren. Als Vorzugslösung wurde die Komprimierung von Kettfäden durch Umwinden mit Garnen aus niedrigschmelzendem Copolyester (z.B. Grilon KE60 330 dtex) identifiziert. Dieser Ansatz adressiert die wesentlichen Nachteile des HLV: die mangelnde Reproduzierbarkeit der Faserorientierung mit entsprechend hoher Streuung der mechanischen Verbundeigenschaften sowie die gesundheitliche Belastung durch offene Verarbeitung toxischer Harzsysteme.

Um das VARI Verfahren letztendlich auch für die Fertigung komplex geformter Bauteile anwenden zu können und darüber hinaus für Bauteilfertigungen ab Losgröße 1 als Alternative zum HLV zu etablieren, wurde eine Prozesskette aus Entwicklungs- und Fertigungsprozessen mit hohem automatisierungsgrad entwickelt.

Zielsetzung

Im Zentrum des Projekts stand die Entwicklung einer Prozesskette, die exemplarisch anhand eines 90°-Rohrbogens (DN80, Druckklasse PN10) mit einer FKV-Wandstärke von ca. 4 mm und einem inneren Krümmungsradius von 60 mm erarbeitet wurde.

Zur Gewährleistung einer weitgehend porenfreien und zugleich zeiteffizienten Harzinfusion war die präzise Bestimmung des Harzfließkanalverlaufs sowie eine strömungsgünstige Positionierung der Angussstellen mittels 3D-Infusionssimulation erforderlich. Weiterhin musste eine textile Fertigungstechnologie derart befähigt werden, dass die entsprechenden strömungsgerechten und lastpfadgerechten textile Verstärkungsstrukturen gefertigt werden können. Für das Projekt wurde aufgrund der damit herstellbaren hohen Variantenvielfalt exemplarisch die hochflexible Biaxial-Flachstricktechnologie betrachtet.

Projektdurchführung und Ergebnisse

3D-Infiltrationssimulation für 3D-FKV-Strukturen mit integrierten Harzfließkanälen

Bei komplexen 3D-Faser-Kunststoff-Verbund-(FKV-)Strukturen treten insbesondere in gekrümmten Bereichen lokale Unterschiede der Harzfließgeschwindigkeit auf. Diese Effekte sind unter anderem auf eine ortsabhängige Permeabilität zurückzuführen und stellen eine zentrale Herausforderung bei Infusionsprozessen dar [3,4]. Darüber hinaus kann die Bauteilqualität während des Fertigungsprozesses durch verschiedene Faktoren wie unzureichende Harzverteilung, Lufteinschlüsse oder ungleichmäßige Benetzung beeinflusst werden. Numerische Simulationen ermöglichen es, solche potenziellen Probleme bereits in einer frühen Entwicklungsphase zu identifizieren und zu analysieren [5].

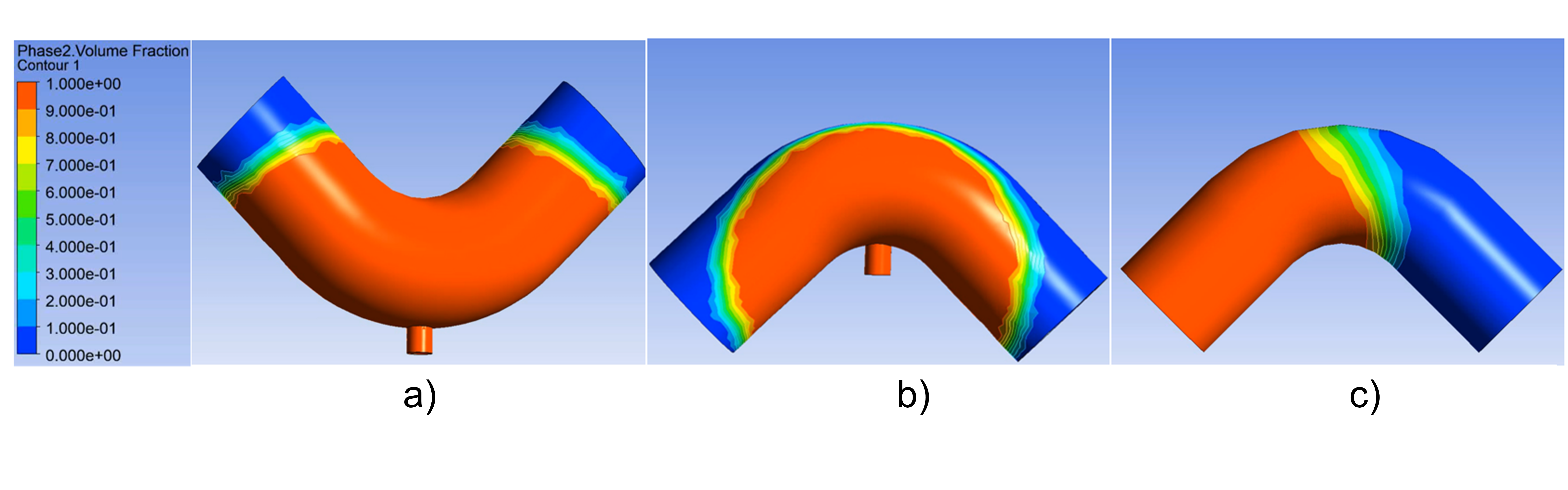

Abbildung 1 zeigt drei numerische Simulationsergebnisse einer des Harzflusses während des Infusionsprozesses in einem dreidimensional porösen Medium in Rohrbogengeometrie. Die dargestellten Infusionsstrategien unterscheiden sich hinsichtlich der Angusspositionierung: Strategie (a) und (b) verwenden eine punktförmige Injektion am inneren bzw. äußeren Rohrbogen. Beide Varianten führen zu asymmetrischen Fließfrontverläufen, wobei sich die Fließfronten am Bauteilende vereinigen. Im Gegensatz dazu ermöglicht die Strategie (c) mit ringförmiger Injektion eine gleichmäßigere und stabilere Fließfront, reduziert lokale Druckgradienten und erlaubt durch den Einsatz von Harzfließkanälen (HFK) eine robuste Prozessführung, weshalb sie als bevorzugte Infusionsstrategie für die Fertigung der 3D-gekrümmten FKV-Struktur gewählt wurde.

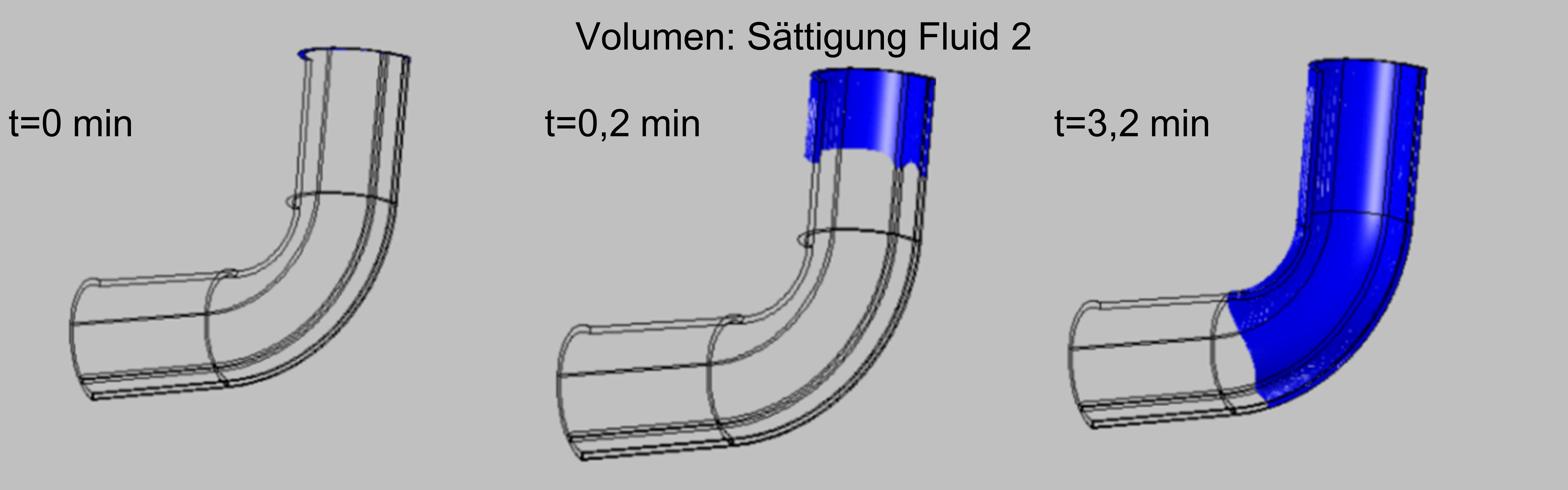

Abbildung 2 zeigt die zeitabhängige Sättigung des Fluids in einer numerischen Simulation des Harzflusses während des Infusionsprozesses in einem dreidimensionalen porösen Medium in Form eines Rohrbogens mit integriertem HFK. Die HFK sind regelmäßig entlang der Bauteilkontur angeordnet. In der Darstellung kennzeichnen blaue Bereiche die harzgesättigten Zonen, während weiße Bereiche luftgefüllte Regionen repräsentieren. Die initiale Harzinfiltration ist ringförmig im Bereich des Einlasses erkennbar. Im weiteren Prozessverlauf breitet sich das Harz entlang der gekrümmten Geometrie aus und infiltriert sukzessive größere Bereiche der Struktur. Die Darstellung verdeutlicht zunächst eine ungleichmäßige Entwicklung der Fließfront, die auf die längeren Fließwege im äußeren Rohrbogen zurückzuführen ist. Durch den Einsatz der HFK wird jedoch die lokale Permeabilität erhöht, wodurch der Infusionsprozess beschleunigt und die Durchtränkung der 3D-gekrümmten Struktur verbessert wird. Eine gezielte Platzierung der Fließkanäle ermöglicht zudem eine weitere Homogenisierung der Fließfront, was zu einer erhöhten Bauteilqualität des Verbundwerkstoffs führt.



Die Bestimmung der Infusionsstrategie mittels Simulation stellt einen wesentlichen ersten Schritt bei der Auslegung und Fertigung von 3D-FKV-Strukturen dar. Durch die simulationsgestützte Prozessplanung kann die gezielte Platzierung von HFK realisiert werden, wodurch eine gleichmäßige Durchtränkung über den gesamten Bauteilquerschnitt erreicht wird

Textiltechnische Entwicklung von Preformen mit integrierten reversiblen HFK

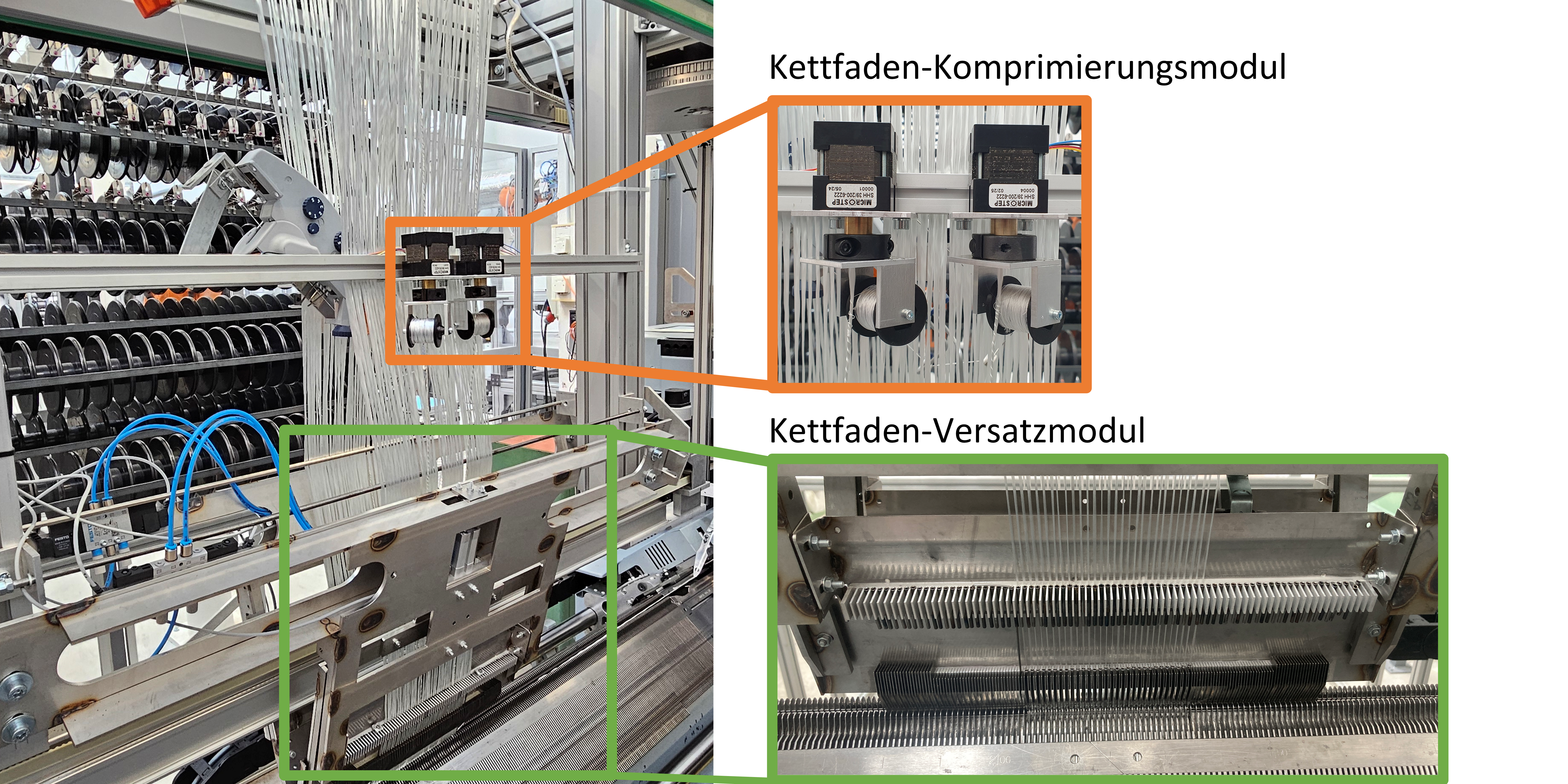

Zur Realisierung der prozessintegrierten Kettfadenkomprimierung durch Umwinden (siehe Abbildung 3: Kettfaden-Komprimierungsmodul) wurde ein Hohlwellenmotor implementiert, durch den der zu komprimierende GF-Roving vom Kettfadenspeicher zur Strickstelle geführt wird. Das Umwindeverfahren gliedert sich in drei Phasen: Zunächst erfolgt die Fixierung des Umwindefadens durch eine im Verhältnis zur Kettfadenvorschubgeschwindigkeit hohe Umwindungsgeschwindigkeit. Anschließend wird mit konstanter, an die Vorschubgeschwindigkeit angepasster Drehzahl umwickelt, wodurch eine gleichmäßige Komprimierung des Kettfadens erreicht wird. Systematische Untersuchungen des Komprimierungsmechanismus ergaben einen optimalen Wert von 400 T/m. Zum Abschluss wird durch schnelles Über- und Umwickeln eine Verankerung des Grilon®-Umwindefadens auf dem GF-Kettfaden erzeugt.



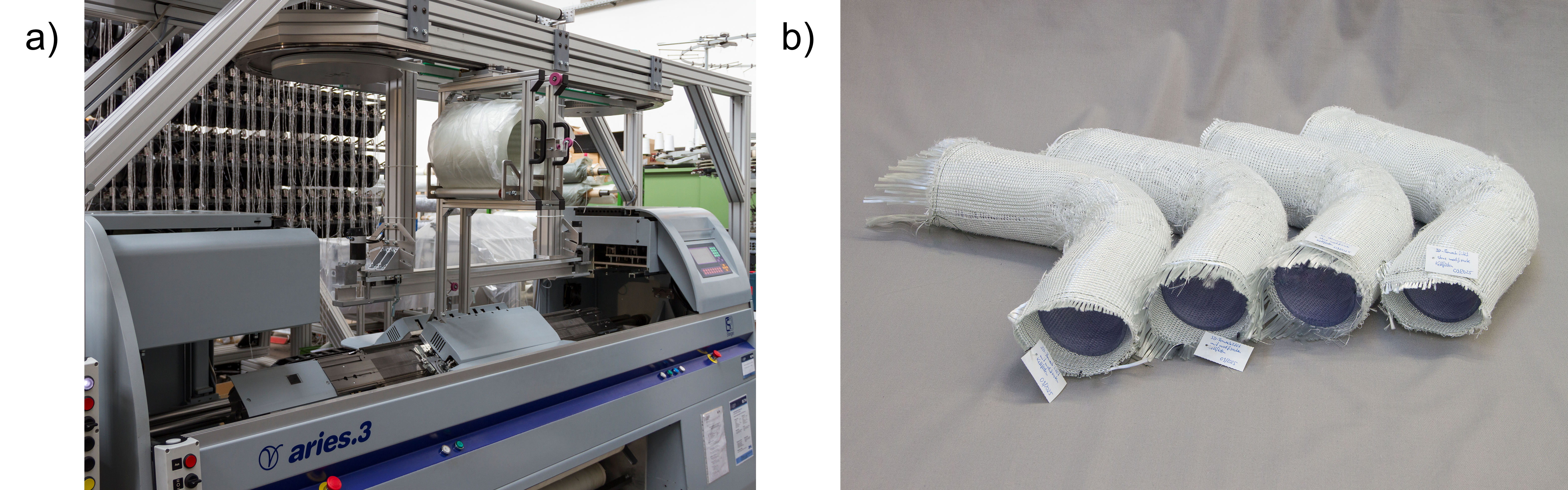

Mit dem Ziel der Validierung der Infiltrationssimulation des PUK wurde im zweiten Schritt die Möglichkeit zur lokalen Anpassung der Permeabilität in dickwandigen zweidimensionalen Strukturen geschaffen. Die Validierung erfolgte anhand eines um 90° abgewinkelten Bandes mit differierenden Fließwegen entlang der Innen- und Außenkontur. Ein kontinuierlicher Verlauf der Kettfadenverstärkung und die endkonturnahe Fertigung der Preform erfolgten durch die Nutzung der Formgebungsmöglichkeiten der Mehrlagenstricktechnik, insbesondere durch Integration von Teilschüssen.

Die globale Permeabilitätsanpassung entsprechend der 3D-Infiltrationssimulation des PUK musste durch die lokale Modifikation der Fließgeschwindigkeiten durch Variation der Anzahl und Anordnung der HFK erfolgen. Dies erforderte die Verjüngung bzw. die Erweiterung der Gestrickstruktur bei konstanter Verstärkungsfadenanzahl. Hierfür war die Entwicklung einer neuen Kettfadenschiene nötig (siehe Abbildung 3: Kettfaden-Versatzmodul). Diese ermöglicht in Kombination mit dem Maschentransfer teilungsgerechte, laterale Versatzbewegung von einzelnen oder Scharen von Kettfäden im Gestrick. Basierend auf den am ITM vorhandenen Erfahrungen zur Verstärkungsfadenzuführung an Textilmaschinen wurde eine bestehende Kettfadenschiene weiterentwickelt und an der Flachstrickmaschine Steiger Aries.3 mit Ovalführungssystem implementiert. Für die Zuführung und den Versatz von modifizierten und nicht modifizierten Kettfäden wurden dabei die entsprechenden Kettfadenführer konstruktiv umgesetzt.

Aus der großen Variantenvielfalt herstellbarer Geometrien wurden exemplarisch 90°-Rohrbogen (DN80, Druckklasse PN10) mit einer FKV-Wandstärke von ca. 4 mm und einem inneren Krümmungsradius von 60 mm gefertigt (Abbildung 4). Die Realisierung der Rohrkrümmung erforderte eine Synchronisation der separat angesteuerten Komponenten: Ovalführung, verstellbare Kettfadenschiene, Umwindemodul sowie Strickprozess mit Teilschüssen.  Beim Vollschusseintrag werden alternierend über die gesamte Strickbreite (hier 41 Nadeln) zunächst eine Maschenreihe am hinteren Nadelbett und anschließend eine Maschenreihe am vorderen Nadelbett gestrickt. Die Ovalführung bewegt sich im konventionellen Betrieb in einer kontinuierlich umlaufenden Bewegung mit konstanter Bewegungsrichtung und legt den Schussfaden alternierend am hinteren und vorderen Nadelbett ab. Bei einem Teilschusseintrag wiederum, wurde die Steuerung der Ovalführung so programmiert, dass aufgrund der resultierenden Abweichung zwischen letzter ausgewählter Nadel und der letzten Nadel im Strickbereich (d. h. bei Vollschuss) automatisch ein Teilschuss erkannt wird und demnach die Richtung der Ovalführung für die nächste Maschenreihe auf denselben Nadelbett (z. B. vorne) entsprechend geändert wird. Einen Teilschusseintrag erstreckt sich prinzipbedingt immer über 4 Maschenreihen um Vorder- und Rückseite symmetrisch zu gestalten und die ungleichmäßigen Materialspannungen über die Maschinenbreite im Abzug auszugleichen.



Zusammenfassung

Im Rahmen des IGF-Forschungsprojekts "3D-Permeabilität" wurde eine simulationsgestützte Prozesskette zur Fertigung von Preformen mit textiltechnisch integrierten Harzfließkanälen entwickelt. Die Prozesskette ermöglicht die Herstellung von dickwandigen, geometrisch komplexen Faserkunststoffverbundbauteilen mittels Vakuuminfusion (VARI) mit homogener Harzverteilung. Durch die Kombination von numerischen Simulationsmethoden und der Modifikation konventioneller Flachstrickautomaten konnte eine hochautomatisierbare Alternative zum konventionellen Handlaminierverfahren entwickelt werden. Die Ergebnisse zeigen, dass die entwickelte Prozesskette eine präzise Bestimmung des Harzfließkanalverlaufs und eine strömungsgünstige Positionierung der Angussstellen ermöglicht, was zu einer verbesserten Bauteilqualität führt. Die entwickelte Technologie bietet ein großes Potenzial für die Fertigung von komplexen Bauteilen in der chemischen Industrie

Danksagung

Das IGF-Vorhaben 22908 BG der Forschungsvereinigung Forschungskuratorium Textil e. V. wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Die Autoren danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel. Weiterhin danken wir den Firmen des projektbegleitenden Ausschusses für die fachliche Unterstützung sowie allen weiteren Partnern, die in der Forschungsarbeit zu diesem Themenkreis unterstützten. Der Schlussbericht ist über den Gesamtverband der deutschen Textil- und Modeindustrie e. V., Berlin beziehbar. Weiterführende Informationen sind am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM) oder am Institut für Polymerwerkstoffe und Kunststfftechnik (PUK) erhältlich.



Referenzen



[1]        A.-I. V. Ku, Handbuch Faserverbundkunststoffe: Grundlagen, Verarbeitung, Anwendungen. Springer-Verlag, 2009.

[2]        “DECHEMA | Gesellschaft für Chemische Technik und Biotechnologie e.V.” Accessed: Jan. 07, 2026. [Online]. Available: http://www.dechema.de/

[3]        D. May et al., “In-plane permeability characterization of engineering textiles based on radial flow experiments: A benchmark exercise,” Compos. Part Appl. Sci. Manuf., vol. 121, pp. 100–114, Jun. 2019, doi: 10.1016/j.compositesa.2019.03.006.

[4]        R. Tonndorf, D. Aibibu, and C. Cherif, “Isotropic and Anisotropic Scaffolds for Tissue Engineering: Collagen, Conventional, and Textile Fabrication Technologies and Properties,” Int. J. Mol. Sci., vol. 22, no. 17, p. 9561, Jan. 2021, doi: 10.3390/ijms22179561.

[5]        D. Abliz and G. Ziegmann, “Liquid Composite Molding Processes,” in Acting Principles of Nano-Scaled Matrix Additives for Composite Structures, M. Sinapius and G. Ziegmann, Eds., Cham: Springer International Publishing, 2021, pp. 79–88. doi: 10.1007/978-3-030-68523-2_5.





Am ITM erfolgte im IGF-Projekt 01IF22946N (durchströmbare Rohrknoten) die komplexe Struktur- und Bindungsentwicklung eines gewebten, durchströmbaren und dickwandigen T- und Y-Rohrknotens für Composites unter Nutzung von umkehrenden Kettfäden.

Einleitung

Rohrleitungssysteme sind zentrale Funktionselemente in zahlreichen industriellen Anwendungen, insbesondere im chemischen Anlagenbau, Maschinen- und Fahrzeugbau sowie in Energie- und Umwelttechnik. Neben geraden Rohrsegmenten stellen Verzweigungen in Form von T- und Y-Rohrknoten sicherheitsrelevante Bauteile dar, deren strukturelle Integrität maßgeblich die Betriebssicherheit des Gesamtsystems bestimmt. Insbesondere bei druckbelasteten Medienleitungen treten im Übergangsbereich zwischen Hauptrohr und Abzweigung komplexe dreidimensionale Spannungszustände auf, die hohe Anforderungen an Werkstoff und Konstruktion stellen. Während für gerade Faserverbundrohre etablierte Fertigungsverfahren wie das Wickel- oder Schleuderverfahren verfügbar sind, existieren für hochbelastbare, durchströmbare Faserkunststoffverbund (FKV-)Rohrknoten bislang keine integralen, industriell skalierbaren Lösungen. Faserverstärkte Kunststoffe (FKV) bieten aufgrund ihres geringen Gewichts, ihrer hohen spezifischen Festigkeit sowie ihrer Korrosionsbeständigkeit ein erhebliches Potenzial für Rohrleitungssysteme.

Metallische Rohrverzweigungen werden üblicherweise geschweißt und sind mit hoher Masse, Korrosionsanfälligkeit sowie prüfpflichtigen Schweißnähten verbunden. Wickeltechnisch gefertigte Faserverbundlösungen ermöglichen zwar eine höhere Druckbelastbarkeit, weisen jedoch im Verzweigungsbereich eine nicht lastgerechte Faserorientierung auf, was zu Überdimensionierungen und erhöhtem Materialeinsatz führt. Daher ist der Einsatz textiltechnischer Ansätze mit lastpfadgerechter Strukturgestaltung besonders vielversprechend. Insbesondere die am ITM entwickelte Webtechnik erlaubt die bindungstechnisch komplexe Gestaltung der Rohrknoten, wobei jedoch die bisher entwickelte gewebte 3D-Knotenelemente bindungs- und technologiebedingt innen geschlossen und somit nicht für medienführende Rohrsysteme geeignet sind [1, 2]. Damit besteht ein zentraler Zielkonflikt zwischen der integralen textilen Fertigung und der notwendigen Durchströmbarkeit der Bauteile. Vor diesem Hintergrund bestand ein erheblicher Forschungsbedarf zur Entwicklung einer neuartigen Webtechnologie unter Anwendung eines Funktionsmoduls zur Kettfadenumkehr, die erstmalig die integrale Fertigung durchströmbarer FKV-Rohrknoten mit lastpfadgerechter Faseranordnung erlaubt.

Zielsetzung und Lösungsweg

Ziel des Vorhabens war die Entwicklung einer simulationsgestützten Prozesskette zur integralen Fertigung durchströmbarer, gewebter Rohrknoten bis zum Composite für innendruckbeaufschlagte FKV-Rohrleitungssysteme. Hierzu wurde zunächst eine strukturmechanische Auslegung auf Basis makro- und mesoskopischer Finite-Elemente-Modelle durchgeführt. Ziel war die Ermittlung der Hauptspannungsrichtungen im Knotenbereich und die Ableitung einer lastgerechten Faserarchitektur, insbesondere im Abzweigungsbereich. Unter Berücksichtigung der simulierten, lastpfadgerechten Faserorientierungen wurden die vollständigen, hochkomplexen Gewebebindungen der 3D-Rohrknoten entwickelt. Zentrale technologische Innovation war die Entwicklung und Umsetzung eines modularen Zusatzsystems zur Kettfadenumkehr an Jacquard-Webmaschinen. Dieses ermöglicht erstmals die kontrollierte Umlenkung ausgewählter Kettfäden an der Gewebekante und stellt die Voraussetzung für die Ausbildung eines offenen, durchströmbaren Abzweigungsbereiches bei gleichzeitiger Realisierung einer lastpfadgerechten Verstärkungsstruktur dar. Ausschließlich unter Anwendung der Kettfadenumkehr können Faserverläufe entlang der Hauptspannungsrichtungen realisiert werden, ohne dass die innere Kavität zwischen Hauptrohr und Abzweigung strukturell getrennt wird.  Materialüberdimensionierungen im Abzweigungsbereich, welche bei einer Rohrknotenherstellung im Wickelverfahren entstehen, konnten anhand dieser Methode vollständig eliminiert werden. Die Validierung erfolgte anhand von drei Funktionsmustern und einem dreidimensionalen FKV-Demonstrator in Form von T- und Y-Rohrknoten. Die entwickelten FKV-Rohrknoten wurden erfolgreich umgesetzt.

Ergebnisse

Prozesskette zur Herstellung gewebter FKV-Rohrknoten

Integral gewebte dreidimensionale FKV-Rohrknoten basieren auf schlauchförmigen Mehrlagengeweben, die auf einer Spulenschützenwebmaschine mit mindestens vier Schützen gefertigt werden. Voraussetzung für die Ausbildung einer geschlossenen Schlauchstruktur ist eine umlaufende Schussfadenführung bzw. eine geschlossene Gewebekante zur Realisierung einer übergangsfreien Rohrwandung, welche nur mittels Schützenwebmaschinen abgebildet werden kann. Die besondere Herausforderung bei der Herstellung von Rohrknoten besteht darin, neben der geschlossenen Schlauchstruktur zusätzlich eine Verzweigungsgeometrie mit kontinuierlicher Wandstruktur und gleichzeitig offener innerer Kavität zu realisieren. Der Rohrknoten wird zunächst im zweidimensionalen Zustand als 2,5D-Gewebestruktur hergestellt. Die Überführung in die dreidimensionale Geometrie erfolgt anschließend durch das gezielte, automatisierte Entfernen von im Gewebe flottierenden Kettfadenmehrlängen, wodurch sich die Gewebestruktur in die gewünschte dreidimensionale Form aufstellt.

Der vollständige Herstellungsprozess (Abbildung 1) eines integral gewebten Rohrknotens beginnt mit der Festlegung der Zielgeometrie hinsichtlich Durchmesser, Wandstärke, Rohrlängen und Abzweigwinkel. Auf dieser Basis wird ein CAD-Modell der finalen Geometrie erstellt. Die im Modell definierten Flächen werden unter Berücksichtigung des erforderlichen Lagenaufbaus in die Ebene abgewickelt, um basierend auf den abgewickelten Flächen ein Farbbild aufzustellen. Anschließend wird für jeden farbigen Bereich innerhalb des Farbbildes eine Gewebebindung entwickelt und mithilfe einer Software für Bindungsentwicklung (EAT DesignScope Victor) zu einer Gesamtbindung zusammengeführt, der Maschinensteuersatz generiert und an die Webmaschine übertragen. Im anschließenden Webprozess wird das 2,5D-Halbzeug gemäß der entwickelten Bindung integral gefertigt. Nach Abschluss des Webvorgangs erfolgt das automatisierte Aufstellen des textilen Halbzeugs zu der zuvor definierten dreidimensionalen Rohrknotengeometrie.

Die Herstellung des finalen FKV-Bauteils erfolgt durch das Konsolidieren des Halbzeugs mittels RTM-Verfahren unter Verwendung eines auf den Außendurchmesser des Rohrknotens abgestimmten Werkzeugs. Nach Entnahme schließt ein finaler Zuschnitt des Bauteils den Herstellungsprozess ab.

Simulationsgestützte Auslegung von durchströmbaren Rohrknoten

Für die Entwicklung durchströmbarer Rohrknoten ist eine lastpfadgerechte Auslegung der Kettfadenscharen erforderlich. Eine zentrale Randbedingung der Simulation bestand darin, die Kett- und Schussfadenscharen so anzuordnen sind, dass keine strukturelle Trennung der inneren Kavität zwischen Hauptrohr und Abzweigung entsteht und somit die Durchströmbarkeit des Rohrknotens sichergestellt ist. Hierzu wurde zunächst die Spannungsverteilung innerhalb der Rohrknotengeometrie unter einer Innendruckbelastung numerisch ermittelt. Die höchsten Spannungen treten im Übergangsbereich zwischen Hauptrohr und Abzweigung auf (Abbildung 2). Dieser Bereich stellt somit die maßgebliche Dimensionierungszone für die Faserarchitektur dar.

Auf Basis der berechneten Spannungsverteilung wurde ein lastpfadgerechter Verlauf der Kettfäden definiert, um die zugmechanischen Kennwerte des Kettfadenmaterials maximal auszunutzen. Dieser optimierte Fadenverlauf der Kettfadenscharen bildet die Grundlage für die Bindungsentwicklung der durchströmbaren Rohrknoten.

Entwicklung von Funktionsmustern

Die Entwicklung der Gewebebindung für einen integral gewebten Rohrknoten beginnt mit einem dreidimensionalen CAD-Modell des Rohrknotens. Die simulierten Kettfadenscharen und ihr Verlauf sind in Abbildung 3 (links) farbig gekennzeichnet. Die Flächen des Modells werden anschließend in die Ebene abgewickelt und zu einem Farbbild zusammengeführt. Jeder Farbbereich repräsentiert dabei eine strukturell bedingte Änderung innerhalb des Gewebes.

Für jeden Farbbereich werden einzelne Gewebebindungen entwickelt, die mithilfe des Programms EAT DesignScope Victor über die Steuerung der Schützen, des Gewebeabzugs und der Zuordnung der Litzen zu einer Gesamtbindung eines integral gewebten durchströmbaren Rohrknoten kombiniert werden.

Entwicklung eines Funktionsmoduls zur Kettfadenumkehr

Die entwickelten Gewebemuster wurde auf die Spulenschützenwebmaschine „Mageba SL RTEC1200/1“ übertragen und unter Einsatz von vier Schützen gefertigt. Um den lastpfadgerechten Kettfadenverlauf realisieren zu können, bedarf es eines Zusatzfunktionsmoduls zur Verarbeitung umkehrender Kettfäden. Dieses Modul wurde unter Berücksichtigung des vorhandenen Bauraums im Abzugsbereich der Webmaschine konstruktiv als CAD-Modell ausgelegt und anschließend in die Maschine integriert. Ziel der Entwicklung war eine möglichst einfache, nachrüstbare Lösung, die ohne grundlegende Änderungen an bestehenden Webmaschinen implementiert werden kann. Das Modul ist kostengünstig umsetzbar und an andere Webmaschinen anpass- und einbaubar.

Das Funktionsprinzip zur Verarbeitung umkehrender Kettfäden basiert auf dem Verbinden je zwei definierter Kettfäden vor Beginn der Gewebeherstellung, sodass diese als Schlaufe vorliegen. Die Verbindungsstelle wird aus der Webstelle in Richtung Spulengatter verlagert, sodass sie kein Bestandteil des herzustellenden Gewebes ist. Dieser Vorgang wird wiederholt, bis sämtliche für die Umkehr vorgesehenen Kettfäden zweier Gewebelagen als Schlaufen vorliegen. Um eine, zu den regulär verlaufenden Kettfäden, vergleichbare Kettfadenzugkraft auf die in Schlaufen vorliegenden Kettfäden aufzubringen, werden die Schlaufen mithilfe des Moduls in den Gewebeabzug eingebunden. Die Kettfadenzugkräfte beider Fadentypen wurden mittels eines Fadenzugkraftmessgeräts erfasst und analysiert. Sowohl die geordnete Fixierung der Kettfadenschlaufen als auch die Integration der Schlaufen in den Gewebeabzug stellen zentrale Funktionen des entwickelten Moduls zur Kettfadenumkehr dar.

Einsatz des Funktionsmoduls und Umsetzung der Funktionsmuster

Nach Bildung der Kettfadenschlaufen wird das textile Halbzeug gefertigt. Im ersten Abschnitt des Rohrknotens liegen die schlaufenbildenden Kettfäden zunächst vollständig flottiert vor. Nach Fertigung des ovalen Abzweigungsbereichswerden diese Kettfäden erstmals in regulär in das Gewebe eingebunden. Ab dem ovalen Bereich ist der Einsatz der vier Schützen erforderlich, um die im zweiten Bereich des Rohrknotens übereinanderliegenden Schlauchgewebe darzustellen. Ein Gewebeschütze trägt innerhalb des ovalen Bereichs einen separaten Schussfaden ein, welcher die Ausbildung der ovalen Gewebekante unterstützt. Das gefertigte textile Halbzeug ist in Abbildung 4 dargestellt.

Zur reproduzierbaren Herstellung dieser komplexen Gewebebindung ist eine gleichmäßige Einarbeitung der Schussfäden essenziell. Insbesondere während der Fertigung des ovalen Bereiches müssen die Schussfäden abweichend zu einem regulären Schusseintrag über die volle Gewebebreite innerhalb der Gewebestruktur umkehren. Die präzise Steuerung dieses Prozessschrittes ist entscheidend für die geometrische Genauigkeit der späteren dreidimensionalen Bauteilform sowie für eine gleichmäßige Faserverteilung innerhalb der Wandstruktur. Die realisierten textilen Halbzeuge sind in Abbildung 4 dargestellt.

Aufstellen und Konsolidieren der gewebten Funktionsmuster

Zur Überführung des 2,5D-Halbzeugs in die dreidimensionale Struktur wird ein speziell für die durchströmbaren Rohrknoten entwickelter, automatisierbarer Aufstellprozess angewendet. Dabei wird ein formgebender Innenkern in die Schlauchstruktur eingesetzt, der die Zielkontur während des Aufstellens definiert. Das Aufstellen erfolgt durch das gezielte Eliminieren der im Zuge der geometrischen Abwicklung eingebrachten Kettfadenmehrlängen. Diese Mehrlängen werden an der Schnittkante des Gewebes aus der Struktur zurückgezogen, wobei dieser Prozessschritt mittels Robotertechnik automatisiert erfolgen kann. Dabei ist eine prozessspezifisch entwickelte Reihenfolge beim Ziehen der flottierenden Kettfäden einzuhalten, um einer Materialschädigung vorzubeugen und reproduzierbar einen präzisen Verlauf der Kettfäden nach dem Aufstellen zu erzielen. Dazu wurde ein Automatisierungskonzept für die Ausformung entwickelt.

Da die Kettfadenschlaufen im ersten Abschnitt des Gewebes bis zur Kante des Ovals flottiert vorliegen, kann die Kettfadenmehrlänge zurückgezogen werden. Auf diese Weise ist diese Kettfadenschar innerhalb des Rohrknotens nur in einer Hälfte des Gewebes eingebunden.

Nachdem das Halbzeug dreidimensional aufgestellt ist, erfolgt die Konsolidierung. Es wurde ein auf die Kontur des durchströmbaren Rohrknotens angepasstes RTM-Werkzeug dimensioniert und technologisch umgesetzt (Abbildung 5). Ergebnis nach der Konsolidierung ist ein konsolidiertes, durchströmbares T-Stück mit hochwertiger Oberflächenqualität und reproduzierbarer Kontur.

Die Materialüberdimensionierung im Abzweigungsbereich bei im Wickelverfahren hergestellten FKV-Rohrverzweigungen konnte durch die integrale, gewebebasierte Fertigungsmethode unter Anwendung der umkehrenden Kettfäden vollständig eliminiert werden. Die Wandstärke der Rohrstruktur ist über das gesamte Bauteil konstant.

Zusammenfassung und Ausblick

Es konnten FKV- Rohrverzeigungen mithilfe eines Zusatzfunktionsmoduls für bestehende Schützenwebmaschinen erstmals integral gewebt und zugleich durchströmbar gefertigt werden. Das textile 2,5D-Halbzeug wird dabei in einem einstufigen Webprozess hergestellt. Nach einem speziell für die neuartigen Fadenverläufe entwickelten Ausformverfahren kann das Halbzeug mittels etablierter RTM-Verfahren zu einem belastbaren 3D-Leichtbaubauteil in Form einer FKV-Rohrverzeigung konsolidiert werden. Die entwickelte Technologie ermöglicht dabei eine lastpfadgerechte Faserorientierung im hochbelasteten Abzweigungsbereich bei gleichzeitiger Sicherstellung einer kontinuierlichen inneren Kavität, wodurch ein wesentlicher Zielkonflikt bisheriger textiler 3D-Knotenstrukturen überwunden wird. Durch die integrale Fertigung ohne nachträgliche Fügeschritte sowie die materialeffiziente lastpfadgerechte Faseranordnung ergibt sich zudem ein erhebliches wirtschaftliches Potenzial in Form reduzierter Materialverbräuche, geringerer Prozessschritte und einer verbesserten Reproduzierbarkeit der Bauteilqualität.

Die entwickelten Gewebebindungen sowie die zugrunde liegende Methodik können KMU zur industriellen Umsetzung bereitgestellt werden. Die Geometrie des Rohrknotens (Durchmesser, Wandstärke, Rohrlängen sowie Abzweigwinkel) ist mit geringem Anpassungsaufwand individuell variierbar. Neben T-Rohrknoten können mit der neu entwickelten Methodik und Bindungssystematik auch Y-Rohrknoten hergestellt werden, sodass unterschiedliche Topologien anwendungsspezifisch ausgelegt werden können. Die im Rahmen dieses Projekts erzielten Ergebnisse bilden die Grundlage für eine skalierbare und lastpfadgerechte Fertigung durchströmbarer FKV-Rohrknoten und sind aufgrund der modularen Technologieentwicklung und Bereitstellung von Leitfäden und Handlungsempfehlungen von den KMU der Textil- und Faserverbund-Industrie schnell implementierbar. Zukünftige Arbeiten können insbesondere auf die Erweiterung der Technologie auf größere Rohrdurchmesser, höhere Druckbelastungen sowie automatisierte Serienprozesse ausgerichtet werden. Darüber hinaus besteht Potenzial für den Einsatz in weiteren medienführenden Leichtbaustrukturen mit komplexer Verzweigungsgeometrie.

Danksagung

Das IGF-Vorhaben 01IF22946N der Forschungsvereinigung Forschungskuratorium Textil e.V., Wallstraße 58/59, 10179 Berlin wurde über das DLR im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung und -entwicklung (IGF) vom Bundesministerium für Wirtschaft und Energie aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

Die Autoren danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel. Der Forschungsbericht und weiterführende Informationen sind am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden erhältlich.



Literatur



[1]      Matthias Hübner; Monireh Fazeli; Thomas Gereke; Chokri Cherif: Geometrical design and forming analysis of three-dimensional woven node structures. Textile Research Journal 88(2018)2, S. 213-224

[2]      Schegner, P.; Fazeli, M.; Sennewald, C.; Hoffmann, G.; Cherif, C.: Technology Development for Direct Weaving of Complex 3D Nodal Structures. Applied Composite Materials 26(2019)1, S. 423-432



Einleitung

Die Größe des CF-CFK-Marktes wurde im Jahr 2023 auf 21,12 Milliarden US-Dollar geschätzt. Die Branche des CF-CFK-Markets wird voraussichtlich von 22,57 Milliarden US-Dollar im Jahr 2024 auf 38,4 Milliarden US-Dollar im Jahr 2032 wachsen. Die Markt-CAGR (Wachstumsrate) wird im Prognosezeitraum 2024–2032 voraussichtlich bei etwa 6,86% liegen [1]. Dank ihrer hohen gewichtsspezifischen Steifigkeiten und Festigkeiten finden CFK breite Anwendung in der Automobil-, Sport-, Freizeit- sowie Luft- und Raumfahrtindustrie [2]. Jedoch sind CFK-Bauteile bei Schlagbelastung sehr spröde, was zu katastrophalen Schäden und starker Splitterbildung führen kann [3]. Deshalb ist der Einsatz von duroplastischen CFK-Strukturen in sicherheitsrelevanten Komponenten, wie Rotorblättern von Windkraftanlagen und PKW-B-Säulen, kritisch zu betrachten. Aktuelle Hybridisierungskonzepte zielen darauf ab, Materialien mit hoher Steifigkeit, Festigkeit und Duktilität zu vereinen [4]. Bestehende Ansätze kombinieren Carbonfasern (CF) mit Edelstahlfasern (MF) oder Elastomerfasern (EF) in Schichten aus Metallfolien und CFK als Faserverbund-Metall-Laminate (FML), bspw. CARALL [5-8], oder Elastomerfolien und CFK als Faserverbundlaminate, bspw. KRAIBON [9-14]. Metallfolien bieten aufgrund ihrer plastischen Verformbarkeit mit Bruchdehnungen von bis zu 20 % eine höhere Energieabsorption als CFK und Carbon/Aramid-Hybridcomposites [15-17]. Elastomerfolien reduzieren durch ihre elastische Verformbarkeit die gefährliche Splitterbildung unter dynamischer Belastung [9]. Diese Schichtsysteme verbessern das Impact- und Splitterverhalten zwar, bergen jedoch ein hohes Delaminationsrisiko [18]. Darüber hinaus fehlen kostengünstige und nachhaltige Composites mit geeigneten Impact- und Splittereigenschaften, die die Vorteile der Einzelkomponenten voll ausschöpfen und kostengünstig sowie nachhaltig sind.

Zielsetzung

Das Ziel des Forschungsvorhabens war die simulationsgestützte Entwicklung neuartiger Dreikomponenten-Hybridgarne, die auf Mikroebene hybridisierter sind, auf Basis dreier unterschiedlicher Materialkonzepte sowie deren Umsetzung in funktionale Compositestrukturen für nachhaltige Leichtbauanwendungen. Durch die gezielte Kombination duktiler Metallfasern (MF), hochelastischer Elastomerfasern (EF) sowie hochsteifer und hochfester recycelter Carbonfasern (rCF) sollten Verbundwerkstoffe mit skalierbaren mechanischen Eigenschaften entstehen.

Diese entwickelten Hybridgarne bildeten die Grundlage für die maßgeschneiderte Entwicklung von Composites für anwendungsorientierte Leichtbaulösungen mit hohem Energieabsorptionspotenzial und erhöhter Schadensresistenz.



Hybridgarnstrukturen und Composites: Entwicklung und Charakterisierung

Entwicklung und Fertigung von Hybridgarnen mittels Flyerspinntechnologie

Ausgehend von den ausgewählten und charakterisierten Fasermaterialien rCF und EF mit einer mittleren Faserausgangslänge von 80 mm und mit einem definierten Mischungsverhältnis wurden die Fasern mithilfe mechanischer Voröffnungs- und Vormischvorrichtungen aufbereitet. Anschließend wurden die vorgeöffneten und vorgemischten Fasern eine Speziallaborkrempel zugeführt, um Krempelbänder aus rCF und EF zu entwickeln. Die Charakterisierung der Krempelbänder zeigte, dass der Schädigungsgrad der Carbonfasern (CF) zwischen 10 und 25 % lag und die EF keine Fasereinkürzung aufweist.

Zum Schutz der Edelstahlfasern wurde zunächst ein Faserband aus 100 % rCF oder aus rCF und EF mit definierten Mischungsverhältnissen hergestellt. Anschließend wurden aus diesen und 100 % MF-Bändern Sandwichbandstrukturen (rCF/MF-Band oder rCF/EF/MF-Band) hergestellt, die als Ausgangsmaterial für die Strecke dienten. Zur Verbesserung der Gleichmäßigkeit des Faserbandes und zur besseren Durchmischung von rCF, EF und MF in der Faserstruktur wurde das Band mehrfach verstreckt. Die hergestellten Streckenbänder stehen für die weitere Entwicklung von Hybridgarnen zur Verfügung.

Zur Entwicklung von Hybridgarnen wurde der ITM-Spezialflyer hinsichtlich des verzugsstörungsfreien Streckwerks, der Bandzuführelemente und der Maschineneinstellparameter modifiziert. Anschließend wurden experimentelle Untersuchungen durchgeführt. Aus den ermittelten optimalen Einstellungen des ITM-Spezialflyers wurden Hybridgarne mit einer Feinheit von 1500 tex und verschiedenen Garndrehungen von 40-150 T/m hergestellt. Die entwickelten Hybridgarne wurden in Anlehnung an DIN EN ISO 13934-1 hinsichtlich Ungleichmäßigkeit, Garnstruktur und Kraft-Dehnungsverhalten charakterisiert und stehen für die Herstellung von Verbundplatten zur Verfügung.

Fertigung von recycelten carbonfaserverstärkten Verbundplatten

Auf Basis der entwickelten Hybridgarne wurden unidirektionale (UD) Verbundplatten mittels des RTM-Verfahrens (Resin Transfer Molding) hergestellt und charakterisiert. Hierzu wurden die Hybridgarne zunächst unter konstanter Spannung gleichmäßig auf einen Wickelrahmen gewickelt und anschließend mit optimierten Parametern konsolidiert. Als Harzsystem kam das Injektionsharz Hexion RIMH 135 in Kombination mit dem Härter Hexion RIMH 137 zum Einsatz.

Im Rahmen der Verbundcharakterisierung kamen mehrere genormte Prüfverfahren zur Anwendung. Die Probekörper für den Verbundzugversuch wurden in Anlehnung an DIN EN ISO 527-5/A/2 hergestellt und die Zugprüfung erfolgte gemäß DIN EN ISO 527-4. Zur Bestimmung der Biegeeigenschaften faserverstärkter Kunststoffe wurde die Norm DIN EN ISO 14125 herangezogen und die instrumentierte Schlagprüfung erfolgte nach DIN EN ISO 179-2, welche die Charpy-Schlageigenschaften beschreibt. Zur Bewertung der Restdruckfestigkeit nach Schlagbeanspruchung kam das CAI-Verfahren gemäß DIN ISO 18352 zum Einsatz. Ergänzend wurde ein Prüfstand zur optischen Analyse des Splitterverhaltens entwickelt, wobei die Hochgeschwindigkeitsprüfmaschine HTM 5020 von ZwickRoell zum Einsatz kam. Die Durchstoßversuche orientierten sich an der Norm DIN EN ISO 6603-2.



Ergebnisse und Diskussion (Auswahl)

Das in Abb. 1 dargestellte Diagramm zeigt den Zusammenhang zwischen der Verbundbiegefestigkeit und dem Biegemodul bei verschiedenen Garndrehungen eines Faserverbundmaterials mit einem konstanten Faservolumenanteil von 50 Vol.- %. Es wurden sowohl ein Referenzverbund aus CF-Filamentgarnen als auch drei Varianten eines unidirektionalen (UD) Verbunds untersucht, die aus entwickelten rCF/MF-Hybridgarnen bestehen. Diese Hybridgarne setzen sich aus 90 Masse- % recycelten Carbonfasern (rCF) und 10 Masse-% Metallfasern (MF) zusammen. Sie unterscheiden sich ausschließlich in der Garndrehung (40, 80 und 120 T/m). Der Referenzverbund erreicht mit einer Biegefestigkeit von etwa 725 ± 35 MPa und einem Biegemodul von ca. 74 ± 8 GPa bereits ein gutes mechanisches Eigenschaftsprofil. Bemerkenswert ist jedoch, dass die Variante mit moderater Garndrehung (T40) diese Werte übertrifft: Sie erreicht eine Biegefestigkeit von 806 ± 18 MPa und ein Biegemodul von 83 ± 4 GPa und erzielt damit die höchsten Werte innerhalb der untersuchten Proben. Mit zunehmender Garndrehung (T80 und T120) nehmen hingegen die Verbundbiegefestigkeit und das Biegemodul stetig ab. Die verstärkte Helixstruktur führt zu einer weniger effektiven Ausrichtung der Fasern in Längsrichtung. Dadurch wird die tragende Wirkung in Faserrichtung reduziert und die Verbundwirkung unter Biegebelastung geschwächt.

Die Abb. 2 zeigt die Schlagfestigkeit von Verbundwerkstoffen, die auf Basis neu entwickelter Hybridgarne aus recycelten Carbonfasern (rCF) und gehobelten Metallfasern (MF) hergestellt wurden. Dabei wurde die Schlagzähigkeit in Abhängigkeit von der Garndrehung untersucht. Es wurden drei Verbundplatten mit unterschiedlichen Garndrehungen (T40, T80 und T120) analysiert. Die Ergebnisse verdeutlichen, dass die Schlagfestigkeit tendenziell mit steigender Garndrehung (T40 → T120) zunimmt. Bei einer niedrigen Drehung (T40) beträgt die Schlagfestigkeit etwa 90 kJ/m² und bei der höchsten Drehung (T120) eine deutliche Steigerung der Schlagzähigkeit auf etwa 117±17 kJ/m². Dies legt nahe, dass eine höhere Drehung zu einer verbesserten Mikrostruktur und somit zu einer effizienteren Energieaufnahme bei Schlagbelastung führt. Dadurch erhöht sich die Kohäsion zwischen den Fasern, was die Energieaufnahmefähigkeit beim Schlag verbessert. Zudem bewirkt die engere Verspannung der Fasern eine bessere Lastübertragung im Verbund. Eine höhere Garndrehung reduziert auch die Anzahl loser Faserenden, was die strukturelle Integrität steigert. Insgesamt resultiert daraus ein widerstandsfähigeres Material gegenüber schlagartiger Beanspruchung.

Zusammenfassung

Im Rahmen des IGF-Forschungsvorhabens 01IF22916N wurde am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM) der TU Dresden eine durchgängige Prozesskette zur industriellen Herstellung von dreikomponentigen Hybridgarnen aus recycelten Carbonfasern (rCF), Metallfasern (MF) und Elastomerfasern (EF) erfolgreich entwickelt und umgesetzt. Die entwickelte Prozesskette umfasst die Faseraufbereitung und Charakterisierung, Krempel- und Verstreckungsprozess zur Bildung eines Faserbandes und die modifizierte Garnbildung im Flyer zur Herstellung der Hybridgarne. Der Eignungsnachweis der Technologie erfolgte durch die Herstellung dreikomponentiger Hybridgarne mit definierten Faservolumengehalten sowie durch die Fertigung eines Demonstrators. Abb. 3 zeigt die vollständige Prozesskette von der Faseraufbereitung bis zur Demonstratorherstellung aus rCF, MF und EF am ITM. Die realisierten Hybridgarne weisen Feinheiten zwischen 1500 tex und 3500 tex auf und konnten erfolgreich zu textilen Halbzeugen weiterverarbeitet werden. Die daraus hergestellten Composites zeigen hervorragende mechanische Eigenschaften: eine maximale Biegefestigkeit von 806 ± 18 MPa sowie ein maximales Biegemodul von 83 ± 4 GPa. Die maximale Schlagzähigkeit liegt bei 117±17 kJ/m². Die Untersuchungsergebnisse zeigen, dass die Garndrehung einen signifikanten Einfluss auf die mechanischen Eigenschaften des Verbundmaterials ausübt. Eine moderate Garndrehung kann positiv auf die Verbundbiegeeigenschaften auswirken, während eine höhere Garndrehung vorteilhaft auf die Verbundschlagfestigkeit auswirken. Insgesamt zeigt sich, dass durch die gezielte Einstellung der Garndrehung das mechanische Verhalten der Hybridverbunde erheblich beeinflusst und optimiert werden kann.

Die neuartigen Hybridgarne eignen sich besonders für die Herstellung kosteneffizienter duroplastischer Hochleistungsverbunde mit komplexer Geometrie. Durch ihre anwendungsbezogene Leistungsfähigkeit und die zugrunde liegende prozessintegrierte Technologie verfügen sie über ein hohes Innovations- und Marktpotenzial – insbesondere in den Bereichen Werkstofftechnik, Leichtbau, Nachhaltigkeit und Ressourceneffizienz. Für kleine und mittlere Unternehmen (KMU) der Textilindustrie eröffnet sich damit die Möglichkeit, innovative Produkte und Technologien für den Faserverbundmarkt zu entwickeln und sich als leistungsfähige Zulieferer für Branchen wie Automobilbau, Maschinenbau, Luftfahrt, Medizintechnik und Sportgeräteindustrie zu positionieren.



Danksagung

Das IGF-Vorhaben 01IF22916N der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über das DLR im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung und -entwicklung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Wir danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel.



Literaturangaben

1. WiseGuyReports. (n.d.). CF & CFRP Market Report. Abgerufen am [29.07.2025], von https://www.wiseguyreports.com/de/reports/cf-cfrp-market
2. E. Witten; V. Mathes; M. Sauer; M. Kühnel: Composites-Marktbericht 2023 - Marktentwicklun-gen, Trends, Ausblicke und Herausforderungen. Deutsche Fachverband für Faserverbundkunststoffe/Composites - AVK, 2023
3. J. Striewe; C. Reuter; K.-H. Sauerland; T. Tröster: Manufacturing and crashworthiness of fabric-reinforced thermoplastic composites. Thin-Walled Structures 123(2018), S. 501-508. https://doi.org/10.1016/j.tws.2017.11.011
4. D. Nestler: Beitrag zum Thema Verbundwerkstoffe - Werkstoffverbunde: Status quo und For-schungsansätze. Chemnitz: Univ.-Verl., 2014. – ISBN 9783944640129
5. ZHU, W.; XIAO, H.; WANG, J.; LI, X.: Effect of Different Coupling Agents on Interfacial Properties of Fibre-Reinforced Aluminum Laminates. Materials (Basel, Switzerland) 14(2021)4. https://doi.org/10.3390/ma14041019
6. GUPTA, R. K.; MAHATO, A.; BHATTACHARYA, A.: Notch Shape Influence on Damage Evolution of Al/CFRP Laminates Under Tensile Loading: Experimental and Numerical Analysis. Appl Compos Mater (2022). https://doi.org/10.1007/s10443-022-10051-2
7. TRZEPIECIŃSKI, T.; NAJM, S. M.; SBAYTI, M.; BELHADJSALAH, H.; SZPUNAR, M.; LEMU, H. G.: New Advances and Future Possibilities in Forming Technology of Hybrid Metal–Polymer Composites Used in Aerospace Applications. J. Compos. Sci. 5(2021)8, S. 217 f. https://doi.org/10.3390/jcs5080217
8. PONNARENGAN, H.; KAMARAJ, L.; BALACHANDRAN, S. R.; KATHAR BASHA, S.: Evaluation of me-chanical properties of novel GLARE laminates filled with nanoclay. Polym. Compos. 42(2021)8, S. 4015-4028. https://doi.org/10.1002/pc.26113
9. KRAIBON®: https://www.kraiburg-rubber-compounds.com/kraibon (31.07.2025)
10. D. Düring; L. Weiß; D. Stefaniak; N. Jordan; C. Hühne: Low-velocity impact response of composi-te laminates with steel and elastomer protective layer. Composite Structures 134(2015), S. 18-26. https://doi.org/10.1016/j.compstruct.2015.08.001
11. E. Stelldinger; A. Kühhorn; M. Kober: Experimental evaluation of the low-velocity impact dama-ge resistance of CFRP tubes with integrated rubber layer. Composite Structures 139(2016), S. 30-35. https://doi.org/10.1016/j.compstruct.2015.11.069
12. E. Sarlin; M. Apostol; M. Lindroos; V.-T. Kuokkala; J. Vuorinen; T. Lepistö; M. Vippola: Impact properties of novel corrosion resistant hybrid structures. Composite Structures 108(2014), S. 886-893. https://doi.org/10.1016/j.compstruct.2013.10.023
13. LI, Z.; ZHANG, J.; JACKSTADT, A.; KÄRGER, L.: Low-velocity impact behavior of hybrid CFRP-elastomer-metal laminates in comparison with conventional fiber-metal laminates. 02638223 287(2022), S. 115340 f. https://doi.org/10.1016/j.compstruct.2022.115340
14. FLEISCHER, J. (HRSG.): Intrinsische Hybridverbunde für Leichtbautragstrukturen – Grundlagen der Fertigung, Charakterisierung und Auslegung. Berlin, Heidelberg: Springer Vieweg, 2021. – ISBN 978-3-662-62832-4
15. Y. Swolfs; P. De Cuyper; M.G. Callens; I. Verpoest; L. Gorbatikh: Hybridisation of two ductile materials Steel fibre and self-reinforced polypropylene composites. Composites Part A: Applied Science and Manufacturing 100(2017), S. 48-54. https://doi.org/10.1016/j.compositesa.2017.05.001
16. H.J. Koslowski: Chemiefaser-Lexikon. Deutscher Fachverlag, 2008. – ISBN 3871508764
17. H. Schürmann: Konstruieren mit Faser-Kunststoff-Verbunden. Springer-Verlag GmbH, 2007. – ISBN 3540721894
18. N. Montinaro; D. Cerniglia; G. Pitarresi: Evaluation of interlaminar delaminations in titanium-graphite fibre metal laminates by infrared NDT techniques. NDT & E International 98(2018), S. 134-146. https://doi.org/10.1016/j.ndteint.2018.05.004

1 Einleitung

Faser-Kunststoff-Verbunde (FKV) können zur konsequenten Ausnutzung des Leichtbau-potenzials beitragen, da den aus der jeweiligen Bauteilanwendung resultierenden struk-turmechanischen Anforderungen durch textile Verstärkungsstrukturen mit maßgeschnei-derten, anisotropen Eigenschaften in hohem Maße entsprochen werden kann. Zudem können FKV im Vergleich zu Metallen deutlich höhere gewichtsbezogene Steifigkeiten und Festigkeiten aufweisen. Mit dem gegenwärtig steigenden Einsatz von FKV erhöht sich auch der Bedarf an leistungsfähigen und bedarfsgerechten Reparaturkonzepten für geschä-digte Komponenten [1]. Schäden an FKV-Bauteilen resultieren vor allem aus deren Ge-brauch, z. B. durch außergewöhnliche Betriebslasten sowie Impakt- bzw. Stoßbeanspru-chungen. Als häufigste Ursachen beispielsweise in der Luftfahrt traten u. a. Impaktereig-nisse durch Vogelschlag sowie Kollisionen mit Vorfeldfahrzeugen und aufgewirbelten Teilen auf den Start- und Landebahnen auf [2]. Ebenso können Produktionsfehler, die bei sicherheitskritischen Anwendungen zu einem Ausschussbauteil führen, eine Reparatur erforderlich machen, z. B. bei lokal unvollständiger Infiltration des Laminats. Für die verfügbaren Reparaturverfahren besteht gegenwärtig noch keine flächendeckende Verbreitung sowie keine uneingeschränkte Anwendbarkeit [3]. Es wurden verschiedene Reparaturmethoden für spezielle Bauteilgruppen und Einzelfälle entwickelt, z. B. das Heraustrennen der Schadstelle und das anschließende Fügen eines neuen FKV-Patches durch Kleben bzw. Nieten, wobei die verstärkenden Endlosfasern durchtrennt und so die mechanische Leistungsfähigkeit herabgesetzt werden. Bei Klebeverbindungen muss die Reparaturfläche deshalb großflächig geschäftet werden, um eine effiziente Kraftübertragung über Schubbelastung zu gewährleisten. Damit sind solche Reparaturkonzepte vor allem für großflächige und nur leicht gekrümmte Bauteile geeignet, z. B. Flugzeugkomponenten. Komplex gekrümmte Bauteile mit hoher Wandstärke, z. B. im Anlagen- und Fahrzeugbau, sind aufgrund der notwendigen großen Schäftverhältnisse bis zu 1:60 [4, 5] und der tech-nisch herausfordernden spanenden Schäftung, z. B. durch Fräsen, vor allem im eingebau-ten Zustand des Bestandsbauteils nicht unmittelbar bzw. nur zu Lasten erheblich redu-zierter mechanischer Eigenschaften reparierbar.

Ein hohes Innovationspotenzial zur Behebung der genannten Defizite von Reparaturen gekrümmter FKV-Bauteile besitzt ein von der TU Dresden patentiertes Verfahren bei dem der Matrixwerkstoff im geschädigten Bereich chemisch durch gezielte Aktivierung von Halbleiteroxiden (HLO) mit einer gesteuerten Ultraviolett (UV)-Strahlungsquelle abgebaut und die Faserstruktur freigelegt werden [6–8]. Dieses Verfahren wurde am ITM bisher an ebenen CFK-Proben (Carbonfaserverstärkter Kunststoff) validiert [8–10] und an lediglich leicht gekrümmten, dünnwandigen Basisbauteilen erfolgreich erprobt.

Mit dem hier verfolgten Lösungsansatz sollen neuartige, biaxial gestufte, endkontur- und lastpfadgerechte 3D-Textilpatches mit freien Fadenenden im Kantenbereich zur Reparatur komplex gekrümmter 3D-FKV-Bauteile entwickelt und getestet werden. Zur Fertigung derartiger 3D-Textilpatches auf Flachstrickmaschinen sind technologisch-konstruktive Weiterentwicklungen zur Realisierung konturgerechter Stufungen mit freien Fadenenden notwendig, um eine bestmögliche Kraftübertragung zwischen Patch und Verbundbauteil sicherstellen zu können. Zur kraftschlüssigen Anbindung des 3D-Textilpatches an die Grundstruktur wird zudem das Matrixabbauverfahren so weiterentwickelt, dass ein sequentieller (d. h. schichtweiser, gestufter) 3D-Matrixabbau erfolgt. Weiterhin wird ein Simulationsmodell entwickelt mit dem der Reparaturbereich und die Patches ausgelegt werden können. Die Umsetzung der Reparatur soll zudem automatisiert mittels Robotertechnik möglich sein.

2 Stand der Forschung und Technik

2.1 Reparaturansätze für FKV

Für die Reparatur von FKV-Bauteilen sind heute vor allem folgende Strategien anwendbar: der Austausch von Bauteil(-sektion)en, die Dopplerreparatur und das Einkleben eines Reparaturpatches nach vorheriger Schäftung. Die Reparatur dünnwandiger Bauteile erfolgt mittels Doppler ohne Wiederherstellung der Oberfläche, da ein oder beidseitig Metallbleche oder FKV-Patches auf die Schadstelle geklebt oder genietet werden [11]. Bei der kontinuierlichen oder gestuften Schäftung wird die Schadstelle mechanisch händisch bzw. mittels CNC-Fräse oder laserbasiert abgetragen [12, 13]. Robotergestützte Verfahren sind vor allem für großflächige und leicht gekrümmte Strukturen in der Luftfahrt bekannt [5, 14–16]. Die Reparatur der Schadstelle erfolgt jedoch weiterhin durch Handlaminieren bzw. das Einkleben eines neuen FKV-Patches. Bei komplex gekrümmten Strukturen ist dagegen das mechanische Fräsen aufgrund der schwierigen Zugänglichkeit und der großen Schäftungsbereiche nur schwer möglich. Der Laserabtrag erfordert eine komplexe Anlagentechnik und führt zu signifikanter Faserschädigung durch thermische Einwirkung. Insgesamt fehlt also ein effizientes Verfahren zur Freilegung der Schadstelle für komplex gekrümmte Geometrien. Bei einem an der RWTH Aachen eintwickeltem Reparaturkonzept für Automobile in CFK-Bauweise wurde die Schadstelle an einem Hutprofilbauteil durch konventionelles mechanisches Schäften abgetragen und ein FKV-Patch eingeklebt [12, 17]. Dessen Herstellung erfolgte als textile Preform im Doppler-Diaphragma-Umformverfahren mit anschließender Harzinfusion und Konsolidierung. Die konsolidierten FKV-Patches wurden in die geschäftete Reparaturstelle durch mechanische Bearbeitung eingepasst und manuell eingeklebt.

Der wesentliche Nachteil der genannten FKV-Reparaturverfahren ist der trotz bestehender Automatisierungsansätze generell hohe manuelle Arbeitsaufwand, der daher bei der Übertragung auf komplex gerümmte Bauteile in der Regel zu zeit- und kostenaufwändig ist und häufig eine mangelnde Reproduzierbarkeit der Verbundqualität im Reparaturbereich erwarten lassen. Die Übertragung der Schubkräfte durch den Reparaturpatch erfordert eine großflächige Entfernung der noch intakten Verbund- und damit der textilen Verstärkungsstruktur beim Schäften weit über die eigentliche Schadstelle hinaus. Damit sind die verfügbaren Reparaturansätze hauptsächlich für großflächige und nur leicht gekrümmte Bauteile geeignet, z. B. Flugzeugrümpfe, Rotorblätter oder Bootsrümpfe. Neben Reparaturverfahren mit spanendem Abtrag gibt es auch reine Matrixentfernungsverfahren. Bei halbleiterbasierten Verfahren wird durch aktivierte Metallhalbleiteroxide eine radikalische Depolymerisation der Matrix initiiert. Mit Hilfe thermischer Aktivierung wird dies zum Recycling von CFK-Strukturen durch TSUKADA et al. eingesetzt [18]. Die Nutzung dieses Verfahrens für einen lokalen Abtrag der Matrix wurde ansatzweise durchgeführt, wobei sich die Untersuchungen ausschließlich auf thermische Betrachtungen beschränkten. Am ITM der TU Dresden wurde ein UV-induziertes Matrixabbauverfahren umgesetzt [8, 10]. Wesentliche Vorteile sind die kurzen Prozesszeiten und der faserschonende Matrixabbauprozess zur Freilegung der Fasern.

2.2 Mehrlagenstrick-Technik zur Fertigung dreidimensionaler textiler Verstärkungsstrukturen

Zur Herstellung endkonturgerechter 3D-Textilpatches ist die Mehrlagenstrick-(MLG)-Technik aufgrund der damit realisierbaren hohen Strukturdiversität in der Flächenbildung anforderungsgerechter Verstärkungsstrukturen prädestiniert, mit einem hohen Potenzial zur direkten Ausbildung endkonturnaher und anforderungsgerechter Geometrien textiler Verstärkungsstrukturen, die als verstärkte MLG-Halbzeuge mit in der Maschenstruktur in-tegrierten, belastungsgerecht angeordneten Verstärkungsfadensystemen gefertigt werden können [19–21]. Um endkonturgerechte und zur Verstärkungsrichtung in der Reparaturstelle des Bestandsbauteils passende, in Negativform gestufte 3D-Textilpatches mit freien Fadenenden zur bestmöglichen Kraftübertragung zwischen Patch und Verbundbauteil herstellen zu können, sind allerdings technologisch-konstruktive Entwicklungen der MLG-Technik erforderlich, wofür im Forschungsprojekt zwei Zusatzeinrichtungen entwickelt werden sollten.

2.3 Modellierung von textilen Verstärkungsstrukturen

Modelle für textile Strukturen auf Basis der Finite-Elemente-Methode (FEM) lassen sich in makroskopische Kontinuumsansätze und diskrete Ansätze unterscheiden, die die Mikro- bzw. Mesostruktur des Textils abbilden. In Makroskalenansätzen wird das Textil als homogenes Material mit verschmierten Eigenschaften modelliert [22–24]. Diskrete Textilmodelle auf der Mikro- oder Mesoskala bilden dagegen das textile Werkstoffverhalten über die Abbildung der Faser- oder Garnarchitektur ab [25–27]. Modellentwicklungen konzentrierten sich dabei primär auf Gewebe, Geflechte und Gelege. Gestricke und damit verstärkte FKV wurden in der Literatur bisher vergleichsweise wenig betrachtet. Modelle für unverstärkte Gestricke [28, 29] und mit starken Vereinfachungen für biaxial verstärkte Gestricke [30–32] wurden u. a. am ITM der TU Dresden vorgestellt. Die Anwendungen bezogen sich auf 2D-Gestricke, die simulativ in textilphysikalischen Charakterisierungen und Drapieruntersuchungen analysiert wurden. Die Auslegung 3D-gestrickter Verstärkungsstrukturen war bisher nicht Gegenstand der Forschung und erfordert die Entwicklung numerischer Modelle für die angestrebte Simulationskette.

3 Material und Methoden

3.1 Material

Beispielhaft soll das Reparaturverfahren für ein Faserverbund-Bauteil in CFK-Duromerbauweise und einem darauf basierenden textilen Patch dargestellt werden. Das FKV-Bauteil entspricht einer Halbkugel mit einem Durchmesser von 200 mm und einer Wandstärke von ca. 2,0 mm. Das Bauteil wurde aus einer mehrlagengestrickten Preform mit dem Lagenaufbau: 0/90/0/90/0/90 hergestellt. Materialseitig wurden die Reparaturpatches aus Kohlenstofffasern (CF) mit einer Feinheit von 800 tex in Kett- und Schussrichtung und aus einem PA6-Garn (25 tex) als Maschenfaden hergestellt.

3.2 Entwicklung eines FEM-Simulationsmodells zur Auslegung gestrickter 3D-Textilpatches

Das zu reparierende Bauteil sowie die Reparaturpatches wurden in einem Mesoskalen-FEM-Modell in der Software LS-DYNA modelliert und simuliert. Kett- und Schussfäden wurden mittels Schalenelementen und die Maschenfäden mittels Balkenelementen ins Modell implementiert. Die Matrix wurde mittels Solid-Elementen abgebildet und anschließend mit der modellierten textilen Struktur zu einem Verbundmodell kinematisch gekoppelt. Das Basistextil des Verbundbauteils bestand aus jeweils drei Kett- und Schusslagen in 0°/90°-Richtung. Zur Simulation eines Defektes wurde ein Loch mit 5 mm Durchmesser integriert. Im Defektbereich des Bauteils, in den später das 3D-Textilpatch eingebracht wird, wurden die Matrix zunächst entfernt und die Textilschichten entsprechend der Topologie des 3D-Textilpatches gestuft entfernt. Für die Untersuchung der notwendigen Überlappungslänge des Textilpatches wurden drei Stufen festgelegt. Die Überlappungslänge des Textilpatches sollte nicht zu klein sein, da dies die manuelle Handhabung erschwert. Andererseits sollte sie auch nicht zu groß sein, da dies einen erhöhten Materialbedarf mit sich bringt. Die gewählten Varianten waren 10 mm, 15 mm und 20 mm. Für die Schichten des Patches wurde eine Verstärkungsfaserorientierung 0°/90° gemäß der Faserorientierung im Ausgangsbauteil modelliert.



3.3 Verfahrensentwicklung zum sequentiellen 3D-Matrixabbau an gekrümmten Strukturen

Das Ziel war die Entwicklung einer selbstklebenden Halbleiteroxid-(HLO)-Formulierung für vertikale und über Kopf zu reparierenden Bauteilen. Dazu wurden drei Polymere (Polyurethan, Polyvinylalkohol und Acrylat) hinsichtlich ihrer Haftungseigenschaften untersucht. Die Polymerlösungen wurden in drei Konzentrationen in Wasser hergestellt und mit den HLO (TiO₂, CeO₂) versetzt. Die rheologische Charakterisierung zeigte für die 40 %ige PU-Formulierung stabile Viskositätswerte (160-443 mPa·s), die sich durch die HLO-Zugabe kaum veränderten und im angegebenen Bereich (20-500 mPa·s) lagen. Nur die 40 %ige Polyurethan (PU)-Lösung und die 15 ̶ 17 %ige Polyvinylalkohol(PVA)-Lösung wurden als versprühbar bewertet (max. 1000 mPa·s). Das Trocknungsverhalten der Polymerlösungen wies einen gleichmäßigen Wasserverlust und eine vollständige Trocknung nach etwa 35 Minuten auf, wobei eine Ausnahme bei der 40 %igen PU-Lösung zu verzeichnen war. Die Auswahl eines geeigneten selbsthaftenden HLO-Lösungssprühfilms für einen photokatalytischen Matrixabbau erfolgte mittels des UV-Strahlers HB2 HANDELD LED 385 nm (UVITERNO AG, Berneck/ Schweiz). Für die Verfahrensvalidierung wurde der HLO-Lösungssprühfilm mit dem HLO Ceriumdioxid (CeO2, LIFE TECHNOLOGIES GMBH, Darmstadt/ Deutschland) mit einer Menge von 0,4 mg/cm2 und einer 40% PU-Dispersion (KREMER PIGMENTE GMBH & CO. KG, Aichstetten/ Deutschland) gewählt.

3.4 Technologisch-konstruktive Entwicklung der Mehrlagenstricktechnologie zur Fertigung gestufter 3D-Textilpatches

Für die textiltechnische Herstellung der 3D-Reparaturpatches war die technologische Entwicklung der Mehrlagenstricktechnologie notwendig. Die biaxiale Abstufung, die der Faserorientierung des Bauteils entspricht, wurde durch folgende Schritte umgesetzt: (i) eine schichtweise Integration von Fasern und (ii) Zuschneiden und anschließendes Wiedereinbringen einer variierenden Anzahl von Kett- und Schussfäden mit offenen Enden. Um in den Überlappungsbereichen zwischen den freiliegenden Fadenenden im Reparaturbereich und den Verstärkungsfäden des neu einzusetzenden 3D-Textilpatches eine tragfähige Verbindung herzustellen, sind in diesen Bereichen keine Maschen vorhanden. Die Herausforderung bestand in der Entwicklung und stricktechnischen Umsetzung anforderungsgerechter Gestrickkonstruktionen durch die maschenreihenweise Interaktion mehrerer Schuss- und Maschenfadenführer. Dabei musste jeweils ein Maschenfadenführer aktiv vor der letzten einzubindenden Kettfadenlage versetzt werden, um den einzubindenden Teil des Mehrlagenaufbaus zu fixieren. Um alle vier Lagen zu fixieren, wurde der Maschenfadenführer 2 verwendet. Sollte nur die Kettfadenlage 1 mit Schussfadenlage 1 fixiert werden, wurde Maschenfadenführer 1 verwendet. In den Stufenbereichen musste die Kuliertiefe lokal angepasst werden, abhängig von der Anzahl der Kett- und Schussfäden, die in einer Masche eingebunden waren. Diese Anpassung wurde durch die Steuerung des Schlittenhubs in Kombination mit den Maschinenparametern (wie Abzug und Schlosseinstellung) analysiert. Für das gezielte und schrittweise Einbringen der Schussfäden sowie die Erzeugung der freien Fadenenden der gestuften Patches wurde eine Zusatzeinrichtung für Flachstickmaschinen entwickelt und umgesetzt. Die wesentlichen Funktionen der Zusatzeinrichtung umfassen: (i) Überfahrbarkeit über die Gestrickkante hinaus und (ii) Fixierung, Speicherung und Schneiden des Fadens. Im Rahmen eines konstruktiven Entwicklungsprozesses wurde zunächst die Funktionsstruktur sowohl der bestehenden Flachstrickmaschine als auch der Zusatzeinrichtung gestaltet. Die obere Reihe (Blautöne) zeigt den abstrahierten Funktionsablauf der Flachstrickmaschine, inklusive der Modifikationen vom Strickprozess bis zur Speicherung der Ware. Dunkelblaue Markierungen heben die gegenüber dem Standardstrickprozess abweichenden Funktionen hervor. Die untere Reihe (Lilatöne) überträgt diese abstrahierten Funktionen auf die spezifischen Prozesskomponenten und konkretisiert sie. Gemäß dem regulären Strickprozess wird der Schussfaden zunächst voreilend eingelegt und durch den Maschenfaden während der Maschenbildung fixiert. Am Ende jeder Maschenreihe wird der Schussfaden mithilfe des Schussfadenführers über die Gestrickkante hinausgeführt. Beim Richtungswechsel des Schussfadenführers wird die entstehende Umkehrschlaufe durch die Zusatzeinrichtung fixiert. Nach der Fertigung der folgenden Maschenreihe und dem Abschluss der Abzugsbewegung wird die zuvor fixierte Umkehrschlaufe von der Zusatzeinrichtung geschnitten, wodurch die gewünschten freien Fadenenden entstehen. Um eine endkonturnahe biaxiale Abstufung der 3D-Textilpatches mit freien Fadenenden in Kettrichtung zu ermöglichen, wurde eine zweite Zusatzeinrichtung entwickelt. Diese übernimmt die Funktionen Fixieren, Trennen und Wiedervorlegen der Kettfäden. Mit ihrer Hilfe konnten lagenweise definierte Kettfadenabschnitte bedarfsgerecht in die Reparaturpatches exemplarisch integriert werden. Zur technologisch-konstruktiven Erweiterung der Fadenführsysteme für die Verarbeitung von Multifilamentgarnen (z. B. Carbonrovings) wurden geeignete Konzepte erstellt. Die daraus abgeleiteten Vorzugslösungen für die Zusatzeinrichtungen wurden auf die geforderte Dynamik und erforderlichen Funktion hin entwickelt. Vor den stricktechnischen Untersuchungen wurden beide Zusatzeinrichtungen umgesetzt, mechanisch in die Flachstrickmaschine Stoll ADF-530 integriert und getestet. Weiterhin erfolgte die endkonturgerechte, stricktechnische Umsetzung der entwickelten Gestrickkonstruktionen für die Patches. Für die Herstellung der gestuften Reparatur-patches mit differierender Dicke wurden systematische Versuchsreihen geplant und durchgeführt, um die miteinander in Wechselwirkung stehenden Maschinenparameter (u.a. Kuliertiefe, Fadenspannung, Warenabzug und Strickgeschwindigkeit) und deren Einfluss auf die Struktureigenschaften (Flächenmasse, Verstärkungsfadendichte, freie Überlappungslänge, Geometrie) der 3D-Textilpatches sowie geeignete Parameterkombinationen zu ermitteln.

4 Ergebnisse und Diskusison

Simulation

Zur Patchauslegung mit verschiedenen Überlappungslängen wurde mit dem entwickelten Siumlationsmodell ein Druckversuch am FKV-Bauteil (Halbkugel) mit realitätsnahen Lagerungs- und Belastungsrandbedingungen simuliert. Die Simulation des Druckversuchs zeigt, dass bei einer Patchüberlappungslänge von 20 mm eine Wiederherstellung von 92 % der Tragfähigkeit erreicht werden kann.

Untersuchungen zum 3D-Matrixabbau

Im Rahmen der Untersuchung zum sequentiellen 3D-Matrixabau wurden die Strahlerleistung, die Abbautiefe, die Bestrahlungsdauer sowie der Abstand zwischen Bauteil und Strahler an Reinharz- (RH) und CFK-Platten analysiert. Dazu wurden HLO als Pulver oder als Sprühfilm aufgebracht und anschließend mit dem UV-Strahler bestrahlt. Die Parameter variierten zwischen Strahlerabständen von 10–45 mm, Leistungen von 20–100 % und Bestrahlungszeiten von 30–160 s in mehreren Etappen. Die Resultate der Analyse demonstrierten, dass bei einem Strahlerabstand von 25 mm kein signifikanter Matrixabbau mehr zu beobachten war. Daher wurde für die Validierungsversuche ein Abstand von 10 mm gewählt, um eine hinreichende Bestrahlungsstärke zu gewährleisten.  Eine inhomogene HLO-Verteilung führte zu einer Begrenzung des Abbaus auf einzelne Bereiche und einer Verringerung der Effizienz. Lichtmikroskopische Untersuchungen belegen, dass die Pulverauftragsmethode eine signifikant höhere Effektivität aufweist als die Sprühfilmauftragsmethode. Letztere bedingt längere Bestrahlungszeiten, um eine vergleichbare Freilegung der Einzelfilamente zu erzielen. Die Anwendung beider Methoden führte zu einer erfolgreichen Freilegung der Filamente. Thermogravimetrische Analysen (TGA) sowie lichtmikroskopischen Aufnahmen belegen, dass die Rückstände anorganischer Materialien mit steigender Bestrahlungsstärke zunehmen. Es lässt sich eine signifikante Zunahme der Rückstände nach der Bestrahlung beobachten. Dies verdeutlicht die Notwendigkeit einer zusätzlichen Reinigung, um unerwünschte Rückstände, die sich durch die Matrixbehandlung anreichern, zu entfernen und die Effizienz der Verfahren zu sichern. Die validierten Prozessparameter wurden erfolgreich auf den photokatalytischen Matrixabbau des FKV-Bauteils angewandt. Dabei wurde der Bauteil-Strahler-Abstand von 10 mm sowie die zweistufige Behandlungsstrategie in Form von einer Bestrahlung in zwei Zeitetappen beibehalten. Die durchgeführten Untersuchungen legen nahe, dass ein mehrstufiger Abbau erforderlich sein kann, um die gewünschten freigelegten Faserbereiche zu erzielen. Die Ergebnisse der Untersuchungen belegen, dass die behandelten FKV-Proben erfolgreich freigelegte Einzelfilamente aufweisen. Mikroskopische Analysen von Rovings verdeutlichten besonders klare Freilegungen, jedoch wurden im Vergleich zur CF-Referenz leichte Abbaurückstände beobachtet. Diese könnten durch inhomogene HLO-Aufträge oder lokale Schwankungen im Matrixabbau bedingt sein.

Untersuchungen der gestrickten 3D-Textilpatches

Bei der Herstellung wurde der maßgebliche Parameter Kuliertiefe variiert und in Abhängigkeit davon die Kennwerte der textilen Strukturen ermittelt. Die Flächenmasse, die massenmäßige Zusammensetzung (entspricht Anteile Kett-, Schuss- und Maschenfäden) der zwei- und vierlagigen biaxialen Reparaturpatches und die Fadendichten zeigten keine klare Abhängigkeit vom variierten Maschinenparameter Kuliertiefe. Die Dicke der Reparaturpatches wurde gemäß DIN EN ISO 5084 und die Maschenlänge nach DIN EN 14970 bestimmt. Sowohl bei 2- als auch 4-lagigen Strukturen war über die gesteigerte Kuliertiefe ein leichter Anstieg in der Dicke und der Maschenlänge ersichtlich. Durch die gesteigerte Maschenlänge, ergab sich eine höhere Dicke des Reparaturpatches, wodurch aber aufgrund der geringen Feinheit und Dichte des Maschenfadens weder die Flächenmasse noch die weiteren zuvor bestimmten Parameter gesteigert werden konnten. Final wurden die anvisierten Reparaturpatches in verschiedenen Größen gemäß den Anforderungen und iterativen Entwicklungen umgesetzt und für die Reparatur des Bauteils eingesetzt.

5 Entwicklung und Umsetzung einer robotergestützten, automatisierten Reparaturprozesskette

Die Reparaturprozesskette wurde als roboterunterstütztes Verfahren an einem KUKA KR6 R900 6-Achs-Industrieroboter umgesetzt und erprobt. Für das FKV-Bauteil wurde dazu eine TCP (Tool-Center-Point)-Kalibrierung durchgeführt. Die exakte Position der Werkzeugspitze wurde hier erfasst und kann als Referenzpunkt für das Bewegungssteuerungssystem des Roboters verwendet werden. Die Bewegungsbahnen umfassen mehrere realisierte Segmente unter Verwendung unterschiedlicher Werkzeuge mit den folgenden Schritten:

1. Dimensions- und ortsunabhängige robotergestützte Applikation der HLO-Formulierung auf die Schadstelle des FKV-Bauteils Für Schritt (1) wurde ein Applikationssystem für den präzisen robotergestützten Auftrag der HLO-Formulierung konzipiert und konstruktiv umgesetzt.
2. Robotergestützte Führung des UV-Strahlers mit definiertem Abstand und orthogonaler Ausrichtung zur Bauteiloberfläche Der schichtweise Matrixabbau erfolgte in Schritt (2) an dem simulativ ermittelten Reparaturbereich mit der Strahlungsquelle und den abgeleiteten Parametern zum Matrixabbau. Die definierte 3D-Bahnführung des UV-Strahlers erfolgte robotergestützt und wurde softwarebasiert mit im Programm MATLAB erzeugten Algorithmen bauteilgerecht geplant.
3. Nach der lagenweisen Entfernung der Matrix wurden die Fasern im simulationsgestützt ermittelten Reparaturbereich entfernt, sodass an den Rändern freigelegte freie Fadenenden für die Anbindung der Reparaturpatches erhalten blieben. Der Schneidprozess kann im Ult-raschall-Schneidverfahren präzise durchgeführt werden.
4. Robotergestützte Neubeschlichtung des Reparaturbereichs durch initiale Oberflächenaktivierung mit einer Plasmafackel (plasmabrush PB3) und mit einem Präkursor (z. B. Hydrosize EP 871.
5. Applikation Reparaturpatch
   Für die Applizierung des Patches wurde ein anforderungsgerechter Effektor für den Roboter entwickelt. Dieser bestand aus einer fünf Millimeter dicken Silikonmembran mit vorgesehenen Kanälen und Anschlüssen. Während der robotergestützen Patchapplikation wird der Patch über die zentrale Ansaugung mittels Unterdruck gehalten. Ist die exakte Position angefahren, wird der Unterdruck abgeschaltet und der Patch verbleibt an der entsprechenden Stelle am Reparaturbauteil. Die freiliegenden Fadenenden des Reparaturpatches lagen jeweils überlappt mit den freigelegten Fadenenden in der Reparaturstelle vor.
6. Reinfiltration der Reparaturstelle
   Durch die anschließende Reinfiltration der Reparaturstelle mit dem Reparaturharzsystem im VAP-Verfahren wurde die Reparatur finalisiert, womit die gefertigten Reparaturpatches in die Reparaturstellen integriert wurden. In sind die entsprechenden Zustände von der Patcheinlage bis zum reinfiltrierten Zustand dargestellt. Für die Reinfiltration
   wurde der notwendige Vakuumaufbau (Fließhilfe, Lochfolie) hergestellt und durch den Effektor über den umlaufenden Ringkanal, durch das Anlegen eines Vakuums, auf der Bauteiloberfläche der Patchseite angesaugt. Der Effektor aus Schritt (5) dient somit zur einseitigen Abdichtung des Reparaturbereichs sowie zur Fixierung und exakten Ausformung der ursprünglichen 3D-Geometrie während der Konsolidierung des Reparaturbereichs auf der Patchseite. Die gegenseitige Abdichtung des Reparaturbereichs erforderte eine VAP-Membran und eine Vakuumfolie. Die Vakuumfolie kann bei ausreichend glatter Oberfläche auch durch einen weiteren wiederverwendbaren Patchapplikator ersetzt werden.



6 Tragfähigkeitsnachweis der Reparaturlösung

Zum Nachweis der Tragfähigkeit der reparierten im Vergleich zu ungeschädigten FKV-Proben erfolgte zunächst die Herstellung und die definierte Schädigung mittels Impact-Fall-turm. Eventuelle Fehlstellen im Reparaturbereich, z. B. Lunker, sowie die Übergangsbereiche zwischen Patch und ursprünglichem Verbund wurden durch die Anfertigung und Auswertung von Schliffbildern analysiert. Die reparierten Verbundproben wurden u. a. im Zugversuch nach DIN EN ISO 527-4 charakterisiert und jeweils gegenüber der Referenz (durchgängige Carbonfasern ohne Unterbrechung) verglichen. Die Ergebnisse zeigen, dass die reparierten Proben über 80 % der ursprünglichen Bruchkraft aufweisen.

7 Schlussfolgerungen

Im Ergebnis des Projektes steht eine flexible, industrietaugliche Technologie zur Umsetzung einer automatisierten Reparatur an mehrfach gekrümmten 3D-FKV-Bauteilen. Erreicht wurde dies durch den Einsatz von Oxidhalbleitern, die durch die thermisch weniger beanspruchende Anregung mit UV-Licht, einen faserschonenden Matrixabtrag als Repa-raturvorbereitung zulassen. Mit der Entwicklung einer selbstklebenden Halbleiteroxid-(HLO)-Formulierung können zukünftig auch dreidimensional, vertikale und über Kopf zu reparierende Bauteile bearbeitet werden. Durch die simulationsgestützte Auslegung und textiltechnologische Fertigung lastpfadgerechter textiler Patches zur Reparatur der Schadstelle im FKV-Bauteil mit Hilfe von insbesondere in den KMU der Textilindustrie bereits verfügbaren Textilmaschinen sind die erarbeiteten Projektergebnisse zeitnah in die industrielle Praxis übertragbar. Die Praxistauglichkeit des entwickelten Reparaturverfahrens wurde erfolgreich demonstriert.



Danksagung

Das IGF-Vorhaben 21985 BR der Forschungsvereinigung Forschungskuratorium Textil e. V., Reinhardtstr. 12-14, 10117 Ber-lin wurde über das DLR im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

Literaturverzeichnis

[1] LÄSSIG, R.; EISENHUT, M.; MATHIAS, A.; SCHULTE, R. T.; PETERS, F.; KÜHMANN, T.; WALDMANN. T.; BEGE-MANN, W.: Serienproduktion von hochfesten Faserverbundbauteilen - Perspektiven für den deutschen Maschinen- und Anlagenbau: Roland Berger Strategy Consultants, 2012

[2] STOFFELS, F.: Flugzeuge werden sicherer, aber anfälliger für Schäden. https://www.aerotele-graph.com/flugzeuge-werden-sicherer-aber-anfaelliger-fuer-schaeden, überprüft am: 03.12.2024

[3] BUND/LÄNDER-ARBEITSGEMEINSCHAFT ABFALL: Entsorgung faserhaltiger Abfälle. https://www.um-weltministerkonferenz.de/documents/top-40-be-bericht_1575889426.pdf, überprüft am: 03.12.2024

[4] HOLZHÜTER, D.; ROSSIAN, L.: Einfluss lagenvariabler Schäftwinkel auf die Verbindungsfestigkeit geklebter Faserverbundreparaturen. https://elib.dlr.de/99209/1/__Bsfait00_fa_Ar-chive_IB_2015_IB_2015_053_MA_Rossian.pdf, überprüft am: 05.05.2020

[5] THUM, C.; WACHINGER, G.; WEHLAN, H.: Reparaturfähigkeit und Reparaturkonzepte bei Struktu-ren aus faserverstärkten Kunststoffen. In: Henning, F., Moeller, E. (Hrsg.). Handbuch Leicht-bau. 2. Aufl., München: Carl Hanser Verlag GmbH & Co. KG, 2020

[6] CHERIF, C.; HUND, R.-D.; KÜCHLER, K.; STAIGER, E.: Verfahren zum Reparieren von Faser-Kunststoff-Verbünden, Deutschland. 30.07.2015. Veröffentlichungsnr. DE102013112933B4

[7] CHERIF, C.; HUND, R.-D.; KÜCHLER, K.; STAIGER, E.: Verfahren zur Reparaturvorbereitung von Faser-Kunststoff-Verbünden. 18.10.2018. Veröffentlichungsnr. DE102015121067B4

[8] BÖHNKE, P. R. C.; KRUPPKE, I.; HOFFMANN, D.; RICHTER, M.; HÄNTZSCHE, E.; GEREKE, T.; KRUPPKE, B.; CHERIF, C.: Matrix Decomposition of Carbon-Fiber-Reinforced Plastics via the Activation of Semiconductors. Materials, 13(15): 3267, 2020

[9] HÜBNER, M.; STAIGER, E.; KÜCHLER, K.; GEREKE, T.; CHERIF, C.: Simulation of Patched Woven Fabric Composite Structures Under Tensile Load. Tekstilec, 59(2): 175–181, 2016

[10] HOFFMANN, D.; BÖHNKE, P.; HUYNH, M.; KRUPPKE, I.; GEREKE, T.; HÄNTZSCHE, E.; CHERIF, C.: Tailored repair procedure for (impact-damaged) thermoset CFRP components by UV-initialized (radi-cally-oxidic) matrix removal. In: Sampe Europe, Amsterdam, 2020

[11] GRÜNDER, M.: Neues Reparaturverfahren: Reparatur von CFK-Bauteilen bei Lufthansa Tech-nik. https://www.flugrevue.de/flugzeugbau/neues-reparaturverfahren-reparatur-von-cfk-bauteilen-bei-lufthansa-technik/, überprüft am: 02.04.2020

[12] HOPMANN, C.; BÖTTCHER, A.; WAGNER, P. N.: REISGEN, U.; SCHIEBAHN, A.; SCHOFT, J.; HIRT, G.; BAILLY, D.; SCHMITZ, R.; SCHMITT, R.; NIENHEYSEN, P.; EKANAYAKE, S.; ECKSTEIN, L.; BETHLEHEM-EICHLER, K.; MA-THEIS, R.; ROßMANN, J.; LOSCH, D.: Interaktive Reparaturwerkstatt der Zukunft für Elektromobile in CFK-Bauweise - EFB-Forschungsbericht Nr. 511

[13] FAAS, S.: Kamerabasierte Diagnostik der Prozessemissionen beim Laserabtrag von CFK. Ham-burg: Diplomica Verlag GmbH, 2018

[14] SCHMUTZLER, H.: Upside down: Robot for inspection and repairs. https://www.lufthansa-tech-nik.com/caire-repair-robot, überprüft am: 03.12.2024

[15] PANTELAKIS, S.; TSERPES, K. (Hrsg.): Revolutionizing Aircraft Materials and Processes. Cham: Springer International Publishing AG, 2020

[16] SCHMUTZLER, H.: How we introduced the MRO industry’s first automatic scarfing system into service (Part 1/4). https://www.linkedin.com/pulse/how-we-introduced-mro-industrys-first-automatic-part-14-schmutzler/, überprüft am: 03.12.2024

[17] HOPMAN, C.; WAGNER, P. N.; BERGMANN, N.; BÖTTCHER, A.: Entwicklung eines innovativen Repara-turkonzepts für Automobile in CFK-Bauweise. ATZ - Automobiltechnische Zeitschrift, 118(3): 54–59, 2016

[18] MIZUGUCHI, J.; TSUKADA, Y.; TAKAHASHI, H.: Recovery and characterization of reinforcing fibers from fiber reinforced plastics by thermal activation of oxide semiconductors. Materials Trans-actions, 54(3): 384–391, 2013

[19] CIOBANU, L.: Development of 3D Knitted Fabrics for Advanced Composite Materials. In: ATTAF, B. (Hrsg.). Advances in Composite Materials - Ecodesign and Analysis, 2011: 163–192

[20] HASANI, H.; HASSANZADEH, S.; ABGHARY, M. J.; OMRANI, E.: Biaxial weft-knitted fabrics as compo-site reinforcements: A review. Journal of Industrial Textiles, 46(7): 1439–1473, 2017

[21] KÜMPERS, R.; BOLLENGIER, Q.; TRÜMPER, W.; CHERIF, C.: Advances in multi-layer weft knitting tech-nology for the one-step manufacturing of customized net-shaped 3D preforms for compo-site applications. In: 8th World Conference in 3D Fabrics and Their Applications, Manchester/ UK, 2018

[22] DÖBRICH, O.; GEREKE, T.; DIESTEL, O.; KRZYWINSKI, S.; CHERIF, C.: Decoupling the bending behavior and the membrane properties of finite shell elements for a correct description of the me-chanical behavior of textiles with a laminate formulation. Journal of Industrial Textiles, 44(1): 70–84, 2014

[23] BOISSE, P.; BAI, R.; COLMARS, J.; HAMILA, N.; LIANG, B.; MADEO, A.: The need to use generalized continuum mechanics to model 3D textile composite forming. Applied Composite Materials, 25(4): 761–771, 2018

[24] KÄRGER, L.; GALKIN, S.; DÖRR, D.; POPPE, C.: Capabilities of macroscopic forming simulation for large- scale forming processes of dry and impregnated textiles. Procedia Manufacturing, 47: 140–147, 2020

[25] DÖBRICH, O.; GEREKE, T.; CHERIF, C.: Modeling the mechanical properties of textile-reinforced composites with a near micro-scale approach. Composite Structures, 135: 1–7, 2016

[26] NAOUAR, N.; VIDAL-SALLÉ, E.; SCHNEIDER, J.; MAIRE, E.; BOISSE, P.: 3D composite reinforcement meso F. E. analyses based on X-ray computed tomography. Composite Structures, 132: 1094–1104, 2015

[27] DAELEMANS, L.; FAES, J.; ALLAOUI, S.; HIVET, G.; DIERICK, M.: Finite element simulation of the wo-ven geometry and mechanical behaviour of a 3D woven dry fabric under tensile and shear loading using the digital element method. Composites Science and Technology, 137: 177–187, 2016

[28] ABGHARY, M. J.; HASANI, H.; NEDOUSHAN, R. J.: Numerical simulating the tensile behavior of 1×1 rib knitted fabrics using a novel geometrical model. Fibers and Polymers, 17(5): 795–800, 2016

[29] DINH, T. D.; WEEGER, O.; KAIJIMA, S.; YEUNG, S. K.: Prediction of mechanical properties of knitted fabrics under tensile and shear loading: Mesoscale analysis using representative unit cells and its validation. Composites Part B: Engineering, 148: 81–92, 2018

[30] HAASEMANN, G.; ULBRICHT, V.; BRUMMUND, J.: Modelling the mechanical properties of biaxial weft- knitted fabric reinforced composites. PAMM, 4(1): 193–194, 2004

[31] PHAM, M. Q.; DÖBRICH, O.; TRÜMPER, W.; GEREKE, T.; CHERIF, C.: Numerical modelling of the me-chanical behaviour of biaxial weft-knitted fabrics on different length scales. Materials, 12: 3693, 2019

[32] HESSAMI, R.; ALAMDAR YAZDI, A.; MAZIDI, A.: The effect of loop density on the tensile behavior of biaxial weft knitted composites using both experimental tests and numerical method. Jour-nal of Industrial Textiles, 51(1): 48–67, 2021



Einleitung und Problemstellung

Leichtbaugerechte schalenförmige Bauteile werden aus mechanischen Gründen mit Funktionsstrukturen in Form von Rippen versehen. Die Natur zeigt Vorbildlösungen z.B. die Erdnuss, die durch Schale/Rippen-Anordnungen eine anforderungsgerechte Versteifung bei gleichzeitig extrem geringer Masse ermöglicht. In allen Bereichen des Automobil- und Maschinenbaus besteht ein hoher Bedarf an lasttragenden Bauteilen aus Faser-Kunststoff-Verbunden (FKV). Die Halbschalenbauweise des Flugzeug- und Schiffbaus zeigen rippenverstärkte Strukturen nach bionischem Vorbild mit überaus lasttragenden Eigenschaften, deren Herstellung unter Verwendung arbeitsintensiver Preforming-, Komplettierungs- und Verbundbildungsprozesse unter Verwendung duroplastischer Matrix allerding kostenintensiv ist. Besonders der Einsatz von kurzfaserverstärkten Thermoplasten für mittlere und große Serien ist sehr wirtschaftlich [1 – 3], die mechanische Eigenschaften insbesondere Steifigkeit und Festigkeit sind aber stark begrenzt. Derzeit verbraucht der Bereich Fahrzeuge 7 % der gesamten Kunststoffmenge in Deutschland [4]. Zur Überwindung der werkstoffbedingten Schwachstellen werden im Schalenbereich endlosfaserbasierte Faser-Matrix-Halbzeuge wie Organobleche und UD-Tapes verarbeitet. Die damit erreichbare gerichtete Faserverstärkung in der Schale führt zu deutlich besseren mechanischen Eigenschaften, erfordert allerdings weiterhin das Anspritzen von verstärkenden Rippen [1, 2]. Weiterhin werden langfaserverstärkte Thermoplaste (LFT) industriell eingesetzt, bei denen unidirektional Faserbündel in die thermoplastische Schmelze eingebracht werden, um Schalenbereich und Rippen in Rippenrichtung zu verstärken [5]. Die Bauteilumsetzung erfordert i.d.R. kostenintensive, mehrstufige Anlagen- und Werkzeugtechnik [6]. Um die Prozesskette zu verkürzen bzw. die Komplexität der Technik zu reduzieren, werden auch glasmattenverstärkte Thermoplaste (GMT) in Direktverfahren wie das einstufige Thermoformpressen zu Schale/Rippen-Bauteile verarbeitet, was insbesondere für klein- und mittelständische Unternehmen wichtig ist.

Eine gerichtete Faserverstärkung zwischen Schale und Rippe sowie im Übergangsbereich ist verfahrensbedingt mit keinem der bisherigen Ansätze realisierbar, sodass die resultierenden Bauteile für lasttragende Anwendungen nur eingeschränkt geeignet sind. Bei Biegebeanspruchung können u.a. die Rippen von der Schale delaminieren oder die Rippen weisen einen geringen Faseranteil und eine ungerichtetete Faserorientierung auf und sind damit weniger steif.

Zielsetzung

Ziel war es, anforderungsgerecht ausgelegte Hybridgarne, die sowohl aus Endlosfilamenten für den Schalenbereich als auch aus Stapelfasern für den Rippenbereich bestehen, mit definierten Fließeigenschaften zu entwickeln und zu textilen Flächengebilden mit neuen Eigenschaften zu verarbeiten. Während einem einstufigen Thermopressprozess sollen die Fasern nach dem Aufschmelzen der matrixbildenden Hybridgarnkomponente gezielt in die Kavität der Rippe fließen. Die gewünschte Faserverstärkung soll somit während der Verbundbildung von selbst entstehen.

Ergebnisse

Zu Beginn des Projektes wurden zunächst die industriellen Anwendungsfelder für rippenverstärkte thermoplastische Schalenbauteile recherchiert. Vielfältige Anwendungsmöglichkeiten ergeben sich u.a. bei der Realisierung von lasttragenden Bauteilen und Modulsystemen in der Automobilindustrie, z.B. Batteriegehäuse bzw. -wannen, Abdeckungen, Interieur- und Exterieurbauteile (z.B. Querträger), Front- und Heckbauteile (z.B. Stoßfänger). Hauptanwendungsgebiete sind alle Bauteile, die im Spritzgieß- oder Pressverfahren hergestellt werden und gegenüber dem Stand der Technik erhöhte Anforderungen an Steifigkeit, Festigkeit oder Zähigkeit bei gleichzeitiger Minimierung der Bauteilmasse erfüllen sollen. Darauf basierend wurden repräsentative Funktionsmuster und ein Demonstrator mit komplexer werdender Rippenstruktur definiert vgl. Abbildung 1.

Die Auswahl der zu verwendenden Ausgangsmaterialien, deren Anteile, Feinheit und Geometrie erfolgte nach physikalischen und verfahrenstechnischen Eigenschaften wie Schmelzverhalten und Viskosität, Transluzenz, Festigkeit und Steifigkeit. Die in Frage kommenden Kohlenstofffasern (CF) finden aufgrund ihrer hervorragenden mechanischen und chemischen Eigenschaften zunehmend Anwendung als Verstärkungsmaterialien im Bereich der FVK. Aufgrund der z.B. nicht realisierbaren energetischen Verwertung und des hohen Energiebedarfs bei der Herstellung von CF besteht derzeit ein großes Engagement für das Recycling dieser Fasern [7]. Letztendlich wurden mehrere Materialsysteme auf Basis von Glasfasern (GF) und recycelten Kohlefasern (rCF) ausgewählt, um die Fließbewegung bzw. die Fließwege anhand der optischen Eigenschaften (rCF-schwarz, GF-weiß transparent) im konsolidierten Bauteil überdurchschnittlich gut charakterisieren zu können. Als Verstärkungsfaserwerkstoff wurde für den Schalenbereich GF 50 Vol.% und für den Rippenbereich rCF 30 bis 50 Vol.% Typ I (Trockenfasern aus Spulenresten, Produktionsresten bzw. Verschnitt) eingesetzt. Als matrixbildende Hybridgarnkomponente wurde beispielhaft und aufgrund der etablierten Verwendung Polypropylen (PP) eingesetzt.

Unter Nutzung vorhandener Friktionsspinn- und Umwindespinntechnologien wurden im Folgenden fließfähige stapelfaserbasierte Hybridgarne aus rCF mit dem Ziel einer weitgehend parallelen Kernfaserstruktur entwickelt, umgesetzt und charakterisiert sowie Vorzugslösungen für weiterführende Arbeiten bereitgestellt. Die Hybridgarne wurden anschließend in UD-Wickelstrukturen vgl. Abbildung 2 (li.) überführt und unter zielführenden Prozessbedingungen experimentell zu ersten Schale/Rippen-Funktionsmustern mit unterschiedlichen Rippenhöhen H verarbeitet bzw. konsolidiert. Hierzu und zur Untersuchung der Fließeigenschaften der Hybridgarne war es im Vorfeld notwendig, ein modular aufgebautes Werkzeug für die Verbundbildung im Thermopressverfahren zu realisieren und alle dafür notwendigen Prozesseinstellungen zu ermitteln.

Die Hybridgarne füllen während des Pressvorgangs bei vergleichsweise geringem Druck von ca. 2 MPa die gesamte Werkzeugkavität der Rippe vollständig bis zu einem Faservolumengehalt rCF/PP von derzeit 70/30 Vol.%. Die Abbildung 2 (re.) zeigt ein Ergebnis anhand Funktionsmuster FM1, bei dem die Rippe durch die anvisierten Fließeigenschaften während des Pressvorgangs mit Fasern gefüllt wurden. Die Fasern liegen überwiegend entlang der Rippe. Bestandteil der Arbeiten war auch die Untersuchung des Fließverhaltens der rCF u.a. mittels bildanalytischer Charakterisierung von Schnitt- und Schliffproben [8].

Generell ist die Belastbarkeit von UD-Faserlagen richtungsabhängig begrenzt, so dass biaxiale Faseranordnungen unter Verwendung der Mehrlagen-Flachstricktechnologie in den Fokus gerückt sind. Gestricke, bei denen Verstärkungsfäden in die Maschen integriert sind, werden als Mehrlagengestricke (MLG) bezeichnet. MLG können monoaxial, biaxial oder multiaxial angeordnete Verstärkungsfäden aufweisen. Zur Steuerung der Fließbewegung wurden partielle Variationen von – in der Matrix nicht thermisch auflösbaren (GF/PP) sowie thermisch auflösbaren (PP) Maschenfadenmaterialien untersucht. Systematisch wurden dazu Bindungen von endlosfilament- und stapelfaserbasierten Hybridgarnen in der 2D-Textilstruktur zur Einstellung einer orientierten, verzugsfreien Verstärkungsfaseranordnung entwickelt. Basierend auf dem Funktionsmuster FM1 und den Voruntersuchungen wurden Varianten abgeleitet, die sich u.a. hinsichtlich der Hybridgarnanordnung, deren lokaler Menge und hinsichtlich des lokal eingesetzten Maschenfadenmaterials unterscheiden. Die Varianten wurden mittels modularer Werkzeugeinsätze zu Schale/Rippe-Funktionsmustern mit unterschiedlichen Rippenhöhen H verarbeitet. Eine Stapelung von bis zu 10 gleichzeitig zu verarbeitenden biaxialen MLG vgl. Abbildung 3 (li.) wurde detailliert untersucht. Abbildung 3 (re.) zeigt ein Ergebnis der Entwicklungen.

Während des Verarbeitungsprozesses im Thermopressverfahren wird die ursprünglich leere Rippengeometrie mit einem hohen rCF-Faseranteil von bis zu 70 % gefüllt und damit die beabsichtigte Faserverstärkung von der Schale in die Rippe sowie in der Rippe realisiert. Die Länge der Stapelfasern im Hybridgarn beträgt derzeit bis zu 80 mm.

Nach der Verbundbildung erfolgten umfassende Versuchsreihen zur Ermittlung der Festigkeits- und Steifigkeitskennwerte mittels 3-Punkt-Biegeversuch. Insgesamt lässt sich aus den Ergebnissen ableiten, dass die Endlosfaserverstärkung in der Schale die ermittelten Werte und Verläufe deutlich dominiert und somit das Verhältnis von Schalendicke zu Rippenhöhe minimiert werden kann, so dass die versteifende Wirkung der Rippe deutlicher hervortritt. Dadurch erhöht sich der Leichtbaugrad, da die i.d.R. großflächigen Schalenbereiche dünner dimensioniert werden können und somit eine annähernd gleiche mechanische Leistungsfähigkeit bei geringerer Bauteilmasse erreicht werden kann.

Die ermittelten Materialkennwerte wurden kontinuierlich zur Verbesserung und Validierung eines im Rahmen der Projektdurchführung entwickelten Simulationsmodells herangezogen, um zukünftig das Verbundmaterialverhalten durch die Kombination von Endlosfilamenten und Stapelfasern im Übergangsbereich zwischen Schale und Rippe realitätsnah vorhersagen zu können. Zur Verifizierung wurden Referenzbauteile hergestellt und mit den entwickelten Varianten verglichen. Die Ergebnisse zeigen eine 4-fach höhere Festigkeit und eine 2-fach höhere Steifigkeit gegenüber der Referenz. Damit konnte der Nachweis der Tragfähigkeitssteigerung von min. 50% erbracht werden. Delamination trat nicht auf.

Das hohe Potenzial der partiell fließfähiger 2D-Textilhalbzeugen wurde abschließend durch die praxisnahe Herstellung eines generischen Demonstrators (vgl. Abbildung 4) unter Anwendung der Vorzugslösungen für Hybridgarne und 2D-Textilstrukturen aufgezeigt.

Die Prozesskette, beginnend mit der Definition der Bauteilanforderungen, simulationsgestützten Dimensionierung, anforderungsgerechten Hybridgarnherstellung, Entwicklung der partiell fließfähigen 2D-Textilstrukturen mit biaxialer Verstärkungsfaseranordnung, Umsetzung der textilen Strukturen und abschließenden Verbundbildung durch das Thermo-Fließpressverfahren wurde mit Projektabschluss validiert. Der damit realisierte Demonstrator wurde anhand von Biegeversuchen geprüft und weist im Ergebnis die vordimensionierte, hohe Biegesteifigkeit auf. Aktuell erfolgen Gespräche zum industriellen Einsatz des neuen Verfahrens.

Zusammenfassung

Im Ergebnis konnten unter Verwendung der entwickelten partiell fließfähigen 2D-Textilstrukturen exemplarisch thermoplastische Schale/Rippen-Bauteile mit hohem Faservolumenanteil im Übergangsbereich zwischen Schale und Rippe und mit einer Festigkeits- und Steifigkeitssteigerung von mindestens 50 % gegenüber dem Stand der Technik hergestellt werden. Während der Verarbeitung fließen die Stapelfasern gezielt aus einer textilen Flächenstruktur in nahezu beliebige dreidimensionale Rippengeometrien. Die endlosfaserbasierte Verstärkung im Rippenbereich bleibt weitgehend unverzerrt und wie gewünscht in gestreckter Anordnung. Die resultierenden Bauteile können kostengünstig in einem einzigen Verbundbildungsschritt hergestellt werden, was zu einer erheblichen Effizienzsteigerung und potenziell zur Erhöhung der einsetzbaren Kunststoff- und Fasermenge u.a. im Bereich Fahrzeuge führen kann.

Danksagung

Das IGF-Vorhaben 21372 BR der Forschungsvereinigung Forschungskuratorium Textil e. V. wurde über die AiF im Rahmen des Programms zur Förderung der industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Die Autoren danken den genannten Institutionen für die Bereitstellung der finanziellen Mittel. Weiterhin danken wir den Firmen des projektbegleitenden Ausschusses für die fachliche Unterstützung sowie allen weiteren Partnern, die in der Forschungsarbeit zu diesem Themenkreis unterstützten. Der Schlussbericht ist über den Gesamtverband der deutschen Textil- und Modeindustrie e. V., Berlin beziehbar. Weiterführende Informationen sind am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM) erhältlich.

Introduction, problem definition and aim of the project

Carbon fiber-reinforced plastics (CFRP) are increasingly used in lightweight applications due to their high stiffness and strength as well as low density, especially in aerospace, transportation, wind energy, sports equipment or construction. Global demand of CFRP is predicted to increase to 197,000 t/a by 2024, almost tripling compared to 2011. This shows an urgent need for solutions to recycle the high quality carbon fiber (rCF) in terms of the circular economy. This is necessary not only due to strict legal regulations, but also for ecological and economic reasons. In recent years, numerous research institutes and companies developed solutions for the reuse of rCF in the fields of nonwovens, injection molding or as hybrid yarns. However, the majority of these works involve the use of rCF in combination with thermoplastic fibers for thermoplastic composites. In the field of rCF-based thermoset CFRP, mainly rCF nonwovens made of 100% rCF have been so far developed. Since the fibers in the nonwovens mostly have a limited length and a low orientation and process-related additional high fiber damage occurs, with these materials only maximum 30% of the composite characteristic values of CFRP components made of carbon filament yarns can be so far achieved.

Currently, the matrix systems used in the field of high mechanical loaded CFRPs are predominantly thermoset. Such components exhibit high dimensional stability, high stiffness and strength as well as are suitable for the implementation of complex component geometries due to low-viscosity matrix systems. However, primary carbon filament yarns are particularly used for these components due to the insufficient properties of rCF. In addition to low sustainability, the utilization of these filament yarns result in at least 200 % higher cost. The production of primary carbon filament yarn requires a high-energy demand of about 230 MJ/kg with a CO2 emission equivalent to 20 kg CO2/kg CF. Here, a significant improvement of the CO2 balance is required to make a substantial contribution to the envisaged climate protection goals of the Federal Republic of Germany and the EU. For this reason, the focus of the project work is the development of novel, sustainable rCF heavy tows made of recycled carbon fibers (rCF) and associated manufacturing technologies for the implementation of cost-effective thermoset composites with high mechanical performance.

Acknowledgments

The IGF project 21612 BR of the Research Association Forschungskuratorium Textil e.V. was funded by the Federal Ministry of Economics and Climate Protection (BMWK) via the AiF within the framework of the program for the promotion of joint industrial research and development (IGF) on the basis of a resolution of the German Bundestag. We would like to thank the above-mentioned institutions for providing the financial resources.

Einleitung

Der globale Energiebedarf steigt mit den laufenden industriellen Fortschritten und dem Bevölkerungswachstum stetig an. Die Energieversorgung nachhaltig zu gestalten, ist mit der aktuellen Dringlichkeit des Klimaschutzes, zwingend notwendig, um die Wirtschaft und auch die Zukunft nachfolgender Generationen zu sichern. Im Zuge der rasanten Entwicklung des Internet of Things (IoT) und der Digitalisierung besteht außerdem große Nachfrage nach autarken mobilen Stromquellen, mit denen selbstständig und zuverlässig elektronische Sensoren und Kommunikationsgeräte betrieben werden können. Die meisten technischen Prozesse nutzen nur 25 % bis 40 % der eingesetzten Energie zur Umwandlung in mechanische Energie. Der Rest wird in thermische Energie umgewandelt, die in der Regel verloren geht. Ein vielversprechender Ansatz zur Nutzung dieser thermischen Energie ist der Einsatz von thermoelektrischen Generatoren (TEG).

Die Stromerzeugung mittels TEG wird durch den Seebeck-Effekt beschrieben. Dabei entsteht zwischen der warmen (T_h) und der kalten Kontaktstelle (T_k) der thermoelektrischen Funktionsmaterialpaare A und B, auch Thermoelemente (TE) genannt, eine elektrische Spannung (U). Die erreichbare Leistungsausbeute eines TEG ist neben der Umgebungstemperaturdifferenz (ΔT) von den materialspezifischen Parametern der eingesetzten TE abhängig. Diese Parameter werden durch die Gütezahl (ZT) beschrieben und umfassen die Seebeck-Koeffizienten (α in µV/K), die elektrische (σ, möglichst hoch) und die thermische Leitfähigkeit (λ, möglichst gering). Für eine hohe Leistungsausbeute sind Materialien mit einer hohen Differenz im Seebeck-Koeffizienten notwendig. Außerdem ist die Leistungsausbeute eines TEG-Moduls maßgeblich von der Anzahl in Reihe geschalteter TE in einem Modul abhängig. Werkstoffe für einen hohen thermoelektrischen Nutzeffekt basieren auf seltenen Rohstoffen, wie Bismut, Antimon und Tellur, die eine gute elektrische Leitfähigkeit, kombiniert mit einer geringen Wärmeleitfähigkeit aufweisen. Das Vorkommen und die Lebensdauer der Halbleiterelemente ist jedoch begrenzt und das Recycling aufwändig. Sie sind außerdem kostenintensiv und teilweise toxisch.

Daher werden von der Wirtschaft und der Forschung Entwicklungen neuer Materialien oder die Steigerung der Leistung der TEG sowie kostengünstigere Herstellverfahren vorangetrieben. Allerdings bestehen diese entwickelten Verfahren zumeist aus aufwändigen kombinierten Gieß- und Sinterprozessen sowie einer kostenintensiven notwendigen Nachbearbeitung. Zur Schaffung eines effizienten Herstellverfahrens für TEG mit einer produktiven Integrationsmöglichkeit einer hohen Anzahl an TE bietet die Abstandswirktechnik großes Potenzial. Mit dem Einsatz von Funktionsmaterialien und Hochleistungsgarnen in den Abstandsgewirken, wie Glasfasergarne, und einer späteren Infiltrierung und Konsolidierung mit Harzsystemen lassen sich großflächige Faserverbundstrukturen (z. B. Leichtbaupaneele) mit geschlossenen Deckschichten generieren, die neben der TEG-Funktion sehr gute strukturmechanische Eigenschaften aufweisen und auch als tragende Strukturen im Fahrzeug- oder Anlagenbau mit Wärmeisolation einsetzbar sind [1] .

Im Rahmen des Forschungsprojektes IGF 21144 BR wurden Leichtbaupaneele als tragende Bauteile mit multifunktionalen Eigenschaften, Multifunktionsthermogeneratorpaneele (MTP), realisiert, die durch die Umwandlung industrieller Abwärme in elektrischen Strom mit gleichzeitigem Kühleffekt zur Effizienzsteigerung von Batterien oder Elektromotoren in der Elektromobilität und von Hybridsystemen beitragen.

Entwicklung der Multithermogeneratorpaneele (MTP)

Der Grundaufbau der MTP besteht aus einem glasfaserverstärkten Abstandsgewirke, welches schlussendlich verharzt das Substrat des TEG darstellt. Die Thermoelemente (TE) werden in Form von Funktionsdrähten aus Eisen und Konstantan als Polfadensystem in der RR-Raschelwirkmaschine in den Abstand integriert, wie in Abbildung 2 veranschaulicht. Weiterhin gewährleisten Polfäden aus Monofilamenten, sowie Glasfasern (EC9-68x2) die Stabilität gegenüber mechanischer Beanspruchung. In den Deckflächen stellen je zwei Maschenfadensysteme aus PES (100/40 dtex) die Fixierung der Schuss- und Stehfäden sowie der TE sicher. Die Kontaktierung und Verschaltung der TE erfolgt durch die übereinanderliegende Anordnung und Verbindung der Funktionsdrähte in den Maschen der Gewirkebindung.

Zur Entwicklung und Auslegung der thermoelektrischen Struktur der MTP wurde ein elektrisches Modell entwickelt, in welchem die Anzahl und Geometrie der TE, ihre elektrische Kontaktierung, sowie die Art der Verschaltung der TE (Reihen-, Parallel- oder Mischschaltung) variabel ist. Für das Modell wurden gekoppelte multiphysikalische Ersatzschaltungsmodelle unter Ausnutzung der mathematischen Analogien der elektrischen/thermischen/mechanischen Domäne angewendet, in LT-Spice implementiert und im Hinblick auf die zuvor beschriebenen Parameter untersucht (Abbildung 1). Mittels des Modells kann die Schaltung der TE an den Lastwiderstand des Anwendungsfalls angepasst werden, sodass die maximale Leistung des TEG erreicht wird. Das vorhandene Modell wurde weiterhin durch das thermische Verhalten hinsichtlich Wärmeleitung und Wärmekapazität der Struktur erweitert.

Um die angestrebte thermoelektrische Struktur in eine Gewirkebindung für die RR-Rascheltechnologie zu überführen, wurden mehrere Bindungsvarianten für die Funktionsdrähte im Abstand des Paneels erarbeitet, umgesetzt und analysiert [2]. Weiterhin wurden unterschiedliche elektrische Verschaltungen der Funktionsdrähte entwickelt. Dabei ermöglicht eine kombinierte Reihen- und Parallelschaltung die maximale Einbindung von TE pro Fläche von bis zu 150.000 TE/m² und eine bessere Ausfallsicherheit im Vergleich zur Reihenschaltung. Der Innenwiderstand und die elektrische Leistung kann direkt über die Abmaße des Paneels angepasst werden. Die Struktur des Abstandsgewirkes mit dieser Verschaltung ist im Modell in Abbildung 2 dargestellt.

Zur Herstellung des thermoelektrischen Abstandsgewirkes als Halbzeug für die MTP wurde eine RR-Raschelwirkmaschine MiniTronic 808 von RIUS Comatex S.A. eingesetzt. Mit dem Ziel die Funktions- und Hochleistungsmaterialien schädigungsarm zu verarbeiten, wurde eine Nadelbestückung mit der Feinheit E12 verwendet. Für die Maschineneinstellung und die technologisch-konstruktive Weiterentwicklung der Abstandswirktechnik wurde zunächst der Bauraum der RR-Raschelmaschine und der Einzug der Drähte in den vorhandenen Garnlauf analysiert. Der Fadenlängenausgleich für die Maschenbildung, die Fadenwippe, ist kommerziell als Fadenwippe mit Stahlfedern umgesetzt. Dadurch wird die für die Fadensysteme benötigte Fadenzugkraft erreicht. Bei ebendieser Fadenzugkraft entstehen für die Funktionsdrähte aus Eisen- und Konstantan jedoch irreversible Knicke an den Umkehrpunkten der Lochnadeln. Diese Knicke verhindern das Gleiten der Drähte durch die Lochnadeln, sodass ein Drahtbruch entsteht. Die Drähte benötigen eine sehr niedrige Fadenzugkraft sowie einen Längenausgleich mit niedriger Federkonstante, da materialbedingt nur eine geringe elastische Dehnung (0,1 %) vorhanden ist.

Weiterhin waren technologische Modifikationen zur Verarbeitung von Glasfasergarnen als Schuss-, Steh- und Polfaden auf der RR-Raschelwirkmaschine erforderlich. Die Glasfaserrovings (350 tex) wurden bei der Verarbeitung als Polfadensystem aufgrund der Querkräftanfälligkeit bereits vor der Maschenbildung durch die kleinen Umlenkradien in der Lochnadel abgeschert. Daher wurden verzwirnte Glasfaserrovings als Verstärkungsfaser eingesetzt. Zur Verarbeitung dieser Glasfaserzwirne wurde ein Fadenliefersystem mit einer passiven Fadenzufuhr und einer konstanten Fadenzugkraft von 20 cN entwickelt und umgesetzt. Mittels angetriebener Spulenaufnahme für Glasfasern und Tänzerwalze zur Zugkraftregelung lässt sich dieses Prinzip automatisieren und auf ein System für hohe Produktionsgeschwindigkeiten übertragen.

In einem mehrstufigen Handlaminierverfahren wurden die hergestellten MTP-Halbzeuge mit hochtemperaturbeständigem Harz infiltriert und als MTP Demonstrator verarbeitet (Abbildung 3).

Elektrische Leistung der MTP

Zur Auswertung der thermoelektrischen Leistung der MTP wurde ein gekoppelter elektrisch-thermischer Versuchsstand entwickelt, der durch jeweils ein Peltier-Element an der Ober- und Unterseite eine aktive Erwärmung bzw. Kühlung realisiert. Damit sind Temperaturdifferenzen von bis zu 80 K erreichbar. Zwischen den Peltierelementen und der Probe sind Platten aus Aluminium eingeschraubt. Diese erfüllen zwei Funktionen. Erstens homogenisieren sie die Wärmeverteilung. Zweitens sind in den Platten jeweils Pt100-Temperaturfühler (Präzisionsklasse A) eingebracht. Die Temperaturfühler wurden dabei in Bohrungen platziert und mit Wärmeleitpaste verklebt, sodass eine gute Wärmeleitung zwischen Peltierelement, Probe und Temperatursensoren gewährleistet ist und die Temperaturabweichung zwischen Sensor und TEG-Oberfläche minimal ist. Die Widerstände der Pt100-Fühler wurden mit einem Keithley DAQ 6500 Präzisionsmultimeter aufgenommen. Die Ansteuerung des Multimeters erfolgte durch Matlab-Simulink. Anhand der gemessenen Temperaturen wurde die Spannungsquelle über SCPI-Befehle und einen PID-Regler geregelt, um eine präzise und stabile Kontrolle der Temperaturdifferenz zu erreichen. Gleichzeitig ermöglichte das Präzisionsmultimeter die Messung der vom TEG erzeugten Spannung, des durch den Lastwiderstand fließenden Stroms sowie des Innenwiderstands des TEGs. In Abbildung 4 sind der Prüfstand mit dem das Temperaturprofil während eines Versuchs mit 60 K Temperaturdifferenz und die aufgenommene Strom-Spannungs-Kennlinie abgebildet.

Mittels Präzisionsmultimeter wurden außerdem die Kontaktpunkte der Funktionsgarne in der gewirkten TEG-Struktur auf ihre Übergangswiderstände hin überprüft sowie der Gesamtwiderstand der TEG-Module ermittelt. Die Kontaktwiderstände zwischen den Funktionsdrähten lagen konstant unter 0,1 Ω. Entgegen der Erwartungen war dies auch nach der Faserverbundbildung der Fall, sodass der Innenwiderstand des finalen Demonstrators 0,9 Ω beträgt. Auch der thermoelektrische Effekt des MTP wurde durch das Harz nicht nachteilig beeinträchtigt. Dies wurde durch Vergleichsmessungen der MTP am Leibniz Institut für photonische Technologien (ipht) und bei der itp GmbH ebenfalls bestätigt.

Die Projektergebnisse zur Herstellung und zu den Eigenschaften von abstandsgewirkten MTP aus Eisen und Konstantan bilden eine Basis für die zielgerichtete Weiterentwicklung einer effizienten Fertigung von vertriebsreifen TEG. Die Ausnutzung der Produktivität der RR-Raschelwirkmaschine trägt dazu bei, die sonst kostenintensiven alternativen Energiekonzepte für Bevölkerung und Wirtschaft zugänglich und profitabel zu gestalten, sodass zum Erhalt der Umwelt beigetragen wird.

Danksagung

Das IGF-Vorhaben 21144 BR der Forschungsvereinigung Forschungskuratorium Textil e.V. wurde über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert. Das Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden (ITM) dankt den genannten Institutionen für die Bereitstellung der finanziellen Mittel.

Der Abschlussbericht und weiterführende Informationen sind am Institut für Textilmaschinen und Textile Hochleistungswerkstofftechnik der TU Dresden vorhanden [3].

Die vollständige Veröffentlichung steht zum Download zur Verfügung.

Mit dem konsequenten Einsatz von Leichtbau-Technologien können in vielen industriellen Bereichen sowie in der Mobilitäts- und Baubranche erhebliche Mengen an CO2-Emissionen eingespart werden. Jedoch erfordert die Herstellung entsprechender faserverstärkter Leichtbaustrukturen einen hohen Energie- und Ressourcenaufwand, wodurch eine tatsächliche CO2-Ersparnis erst sehr spät und am Ende der Nutzungsdauer erreicht wird. Zum Beispiel basieren Carbon- oder Aramidfaser in der Regel auf petrochemischen Ausgangsmaterialien und erfordern bei der Herstellung einen immensen Energieeinsatz. Im Gegensatz dazu bieten naturbasierte Verstärkungsfasern ein großes Potenzial zur Senkung von CO2-Emissionen und zur stofflichen Bindung von CO2 bei der Herstellung von Leichtbaustrukturen. Dennoch sind diese Technologien noch nicht weit verbreitet, da die Eigenschaften der Ausgangsmaterialien großen Schwankungen unterliegen und die Kompatibilität mit gebräuchlichen Matrixsystemen nicht immer gegeben ist.

Das branchenübergreifende Projekt "HyPerWeave" erforscht Wege zur Umsetzung eines CO2-armen und damit nachhaltigen Leichtbaus. Wissenschaftler:innen der Papiertechnischen Stiftung Heidenau (PTS) und des Instituts für Textilmaschinen und Textile Hochleistungswerkstofftechnik (ITM) der TU Dresden entwickeln im Rahmen der Industriellen Gemeinschaftsforschung gewebte Verstärkungsstrukturen auf Basis von Papier (siehe Abbildung 1) für neuartige, hochstabile Leichtbaupaneele, wie sie in vielen Bereichen der Mobilität, der Gebäudeausrüstung oder dem Anlagenbau benötigt werden. Neben den Anforderungen an eine hohe spezifische Tragfähigkeit solcher Paneele, sind es daher insbesondere die Brandschutzeigenschaften bis DIN 4102 B1, die in der Materialentwicklung von HyPerWeave adressiert werden.

Die papier- und textiltechnologischen Arbeiten der Forschungseinrichtungen sind eng miteinander verzahnt. So konnten in der ersten Projektphase neue Papiere entwickelt werden, die ein vielversprechendes Eigenschaftsprofil hinsichtlich Mechanik, Brandschutz und textiltechnologischer Verarbeitbarkeit aufweisen und nun im Rahmen der zweiten Projektphase schrittweise auf praxisähnliche Versuchsanlagen der PTS hergestellt werden. Für die weitere Verarbeitung der Papiere zu integral verstärkten Leichtbaustrukturen wird am ITM eine neues Webverfahren entwickelt und konstruktiv-technologisch umgesetzt. Dies betrifft insbesondere die Materialführung, bei der das Papier in anforderungsgerechte Streifen geschnitten und in Form von Kettfäden bindungstechnisch in eine Abstandsgewebestruktur eingebracht werden. Die textilbasierte Kopplung zwischen der so aus dem Papier ausgeprägten Kernlage und den gleichzeitig gewebten Decklagen (siehe Abbildung) verspricht dabei gegenüber dem Stand der Technik eine deutlich verbessertes Delaminationsverhalten, gesteigerte Schubstabilität und Schadenstoleranz gegenüber geklebten Waben-Sandwichstrukturen. Die gewebten Papierhalbzeuge können anschließend mit Fixiermitteln und Matrixmaterialien auf Basis nachwachsender Rohstoffe zu hochwertigen Paneelen weiterverarbeitet werden.

Danksagung

Das IGF-Vorhaben 21856 BR (Entwicklung von integral gewebten Papier-Textil-Sandwichstrukturen für Leichtbaupaneele (Hybrid High Performance Paper Weaves – HyPerWeave) wird über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Klimaschutz aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

Introduction

Fibre-reinforced composite structures are currently used in the fields of mechanical engineering, aircraft construction and automotive engineering, among others, due to their excellent mechanical properties combined with a high lightweight construction potential [1]. In the construction sector, high-performance textiles are increasingly being used as a substitute for steel reinforcement in textile reinforced concrete [2], due to their mechanical and chemical properties and the resulting resource-saving, filigree, lightweight construction potential. The long-term stable functionality and safety of fibre-reinforced composite structures is urgently required due to their frequent use in safety-critical components and structures. A promising practice-oriented approach is the continuous structural monitoring in order to quantify the (residual) load-bearing capacity and to initiate any necessary measures to ensure functional capability. A particularly economical and structurally compatible solution are textile-based sensors that are integrated during the manufacture of the textile reinforcement and used to detect complex load scenarios as well as cracking and delamination processes at the composite scale. [3 – 6]

Due to their operating principle, textile-based strain sensors are mainly used for monitoring composite structures subjected to tensile stress. In order to be able to derive reliable statements about structural changes and critical overload conditions even in complex overlapping stress scenarios (e.g. tensile and compressive stresses), textile-based pressure sensitive sensor systems for continuous in-situ structural monitoring for FRP were developed in IGF project 21169 BR.

Objective and solution

The aim of the IGF research project was the development, characterisation and testing of textile-based pressure sensitive sensor systems and their textile-technical integration in multi-axial warp knitting for the production of sensor-functionalised textile reinforcements for use in FRP. The requirements for the textile sensors were derived simulation-based by analysing a functional demonstrator. The textile sensors were specifically designed to detect structural deformations induced by tensile, bending and especially compressive stresses. Therefore, the approach of increasing the pressure sensitivity of textile sensors by pre-tension was investigated. The sensor behaviour was extensively analysed in electromechanical investigations at fibre and composite scale and tested on the functional demonstrator.

Acknowledgement

The IGF project 21169 BR of the Research Association Forschungskuratorium Textil e.V., Reinhardtstr. 12-14, 10117 Berlin was funded by the Federal Ministry of Economics and Climate Protection via the AiF within the framework of the programme for the promotion of joint industrial research and development (IGF) on the basis of a resolution of the German Bundestag.

The authors would like to thank the above-mentioned institutions for providing the financial resources. The research report and further information are available from the Institute of Textile Machinery and High Performance Textile Materials Technology at TU Dresden.

During the product engineering process (PEP) of fibre composite components made from TFP preforms, a large number of iterations is necessary to ensure the desired properties in the finished component. Especially the interaction of the different process steps from roving deposition, draping to infusion and the occurring interactions complicate the component design. In order to link the required design processes and thus reduce the number of iterations as much as possible, the Model Based Systems Engineering (MBSE) approach is used in the DigiPEP project (see Fig. 1). This approach makes it possible to integrate the different models and assign tasks to individual responsible persons. The overall aim is to create a model with a user interface that requires only the most important boundary conditions and decisions from the responsible person. Models for structural analysis, stick path design, topology optimisation, draping and failure analysis of the finished component are to be integrated into the model. Furthermore, a cost estimation as well as a form of life cycle analysis shall be enabled. The generated model will be validated by the design of a demonstrator component. This demonstrator component can be located in the field of future transport and production.

The two-year project is funded by the Federal Ministry of Economics and Climate Protection (BMWK) as part of the Lightweight Construction Technology Transfer Programme under funding number 03LB3063A. The following partners are involved in the project: EDAG Group, Digel Sticktech GmbH & Co. KG, ModuleWorks GmbH, Ph-MECHANIK GmbH & Co. KG, adesso SE.
